随着数字化进程的不断升级，工业网络，包括工业控制网络和工业信息网络，呈现融合趋势，具备支持多业务、多协议、多厂商设备及数据的互联互通和共享网络承载的能力。TSN技术利用以太网物理接口承接工业内部有线连接，基于通用标准构建工业以太网数据链路层传输；作为底层通用架构，为传统OT与IT网络融合提供技术基础，为大数据分析、智能互联系统与机器等新业务提供更快的发展路径，使工业互联网网络技术和工业生态更加开放、充满活力。

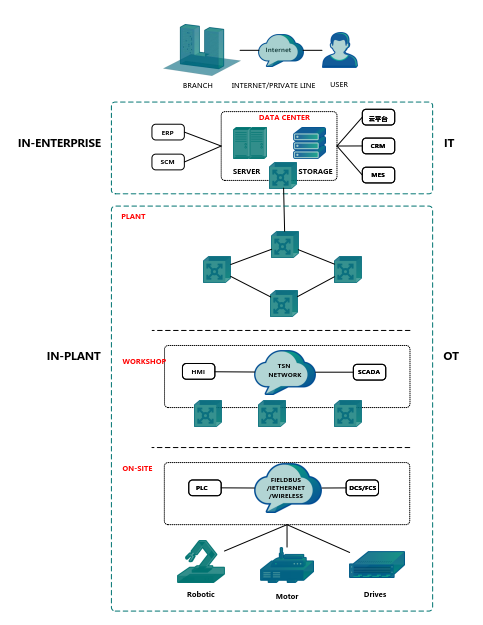

TSN在工业互联网中的应用

时间敏感网络的功能架构遵循SDN技术思想，遵循现行协议要求（IEEEstd802.1Qcc），分为三个协议单元：

l   控制管理单元（CNC、CUC）：CUC负责用户网络需求的翻译以及网络信息与设备配置的跨域协同；在同一时间敏感网络域内，CNC负责实现设备监控管理、网络拓扑发现、流量监控、流量优化、业务建模与调度模型下发等。

l   传输单元（网关、交换机）：传输单元除了支持时间敏感的网络相关转发特性外，还支持相关的在线测量协议，并实时向管理单元发送相关状态。

l   应用单元（工业设备、基站等）：要求具备时间敏感网络的接入能力，支持在线测量和运维相关协议，实现全网拓扑发现、状态监控和网络服务优化。

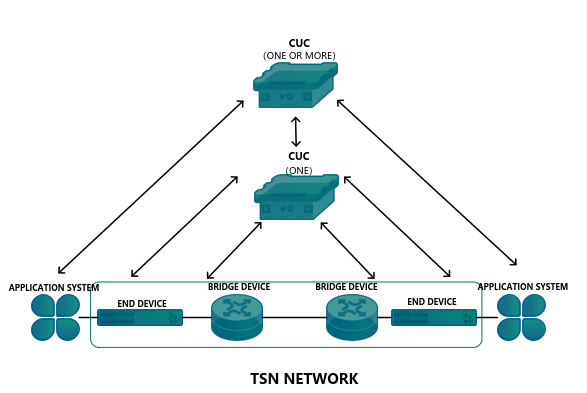

TSN网络总体架构

集星通信TSN系列交换机产品具有以下特点：

时间同步：TSN可以通过IEEE 802.1AS实现精准的时间同步，保证网络内所有设备的时间同步。

确定性：TSN具有确定性的传输特性，通过IEEE 802.1Qbv、IEEE 802.1Qci等一系列协议，可以保证数据包的传输时间、传输顺序和传输质量，避免网络拥塞、丢包等问题。

实时性：TSN通过IEEE 802.1Qci协议提供基于优先级的流控，支持实时传输，可以满足高优先级应用的实时性要求，保证关键数据包的优先传输。

兼容性：TSN兼容现有以太网协议，可在现有网络基础上进行扩展，保护用户投资，实现无缝连接。

流控和优先级控制：TSN通过IEEE 802.1Qbv协议提供基于时间的流控，同时通过IEEE 802.1Qci协议提供基于优先级的流控，使网络中实时、时间敏感的数据优先传输。

灵活性：TSN可根据不同的应用场景和需求进行配置和扩展，具有很高的灵活性和可扩展性。

安全性：TSN支持加密和认证功能，确保数据的安全和隐私。

集星通信TSN系列交换机广泛应用于工业自动化、车联网、车路协同、智能电网、智慧煤矿、5G接入等场景。

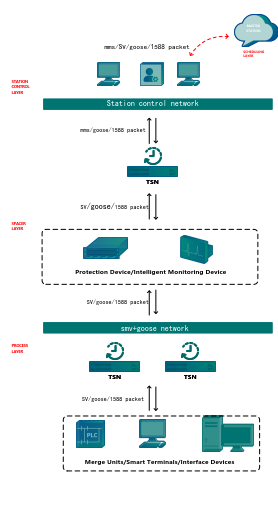

集星通信TSN交换机在能源行业的应用

此次发布的TSN交换机CISCOM7208TSN-2GF-6GT、CISCOM8216TSN-4XGF-4GF-8GT、CISCOM8036TSN-4XGF-24GF-8GT均拥有成熟的方案设计，可实现单跳时延小于10us，抖动小于300ns，支持多级时钟同步，支持IEEE802.1Qbv、IEEE802.1Qbu、IEEE802.1Qci、IEEE802.1CB等协议。此外，通过独特的硬件设计，设备可工作在-40~75℃高低温环境下，IP40防护等级满足恶劣环境下数据的高效传输，EMC防护等级达到4级，满足强电磁干扰环境下工作要求。软件层面我们支持快速环网（冗余时间<20ms）、ERPS、RSTP主流环网协议，满足不同厂家数据传输适配需求。选择集星通信，为您提供成熟稳定的产品和高效精准的服务，是您自动化道路上的忠实伙伴！
