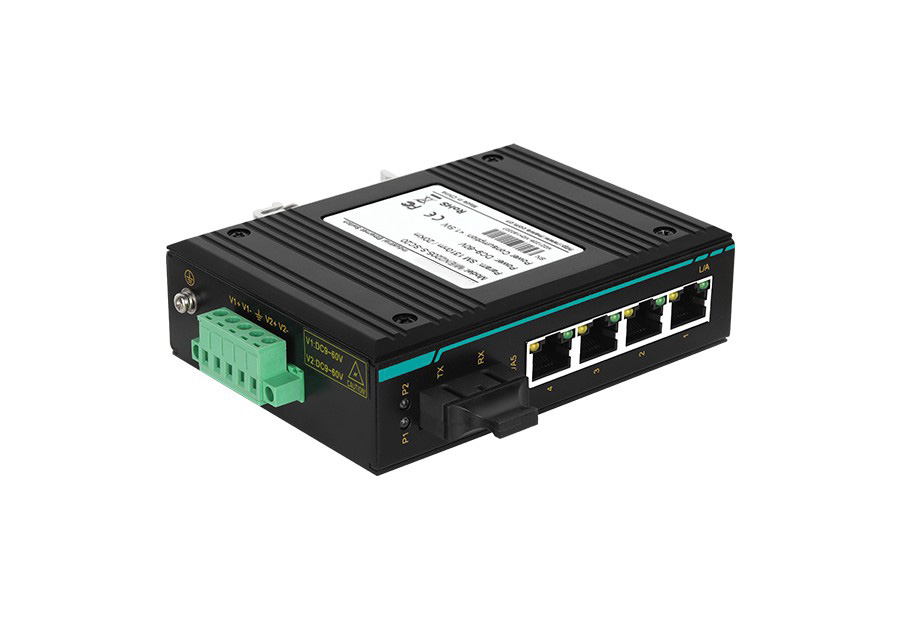

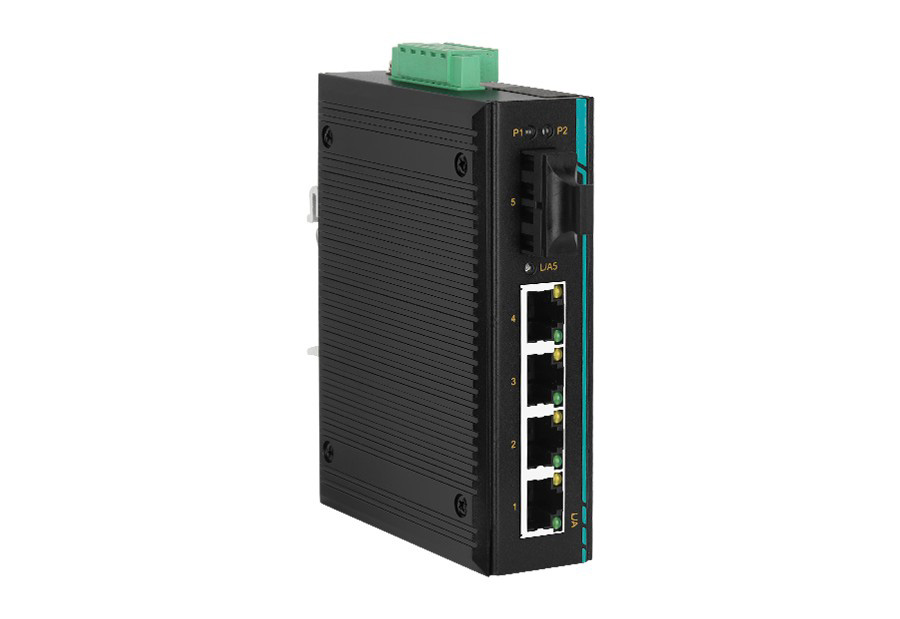

5口二层百兆卡轨式工业以太网交换机
·支持5路百兆电口，或1路百兆光口与4路百兆电口可选，为用户提供灵活的组网方式
·光口支持SC/FC/ST、单模/多模、波长、传输距离可选
·电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
·支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余
·高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+85℃严酷的工业环境中
产品介绍
CIEN2205系列是专为工业通信网络应用而设计开发的5口百兆非网管型工业以太网交换机，主要用于即插即用的简单应用方式。该系列产品提供5个百兆以太网接口，支持5口全电或1光4电可选，支持DC直流电源输入或AC交流电源输入等电源方案可选。每个百兆电口具有10/100M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件，35mm标准卡轨式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。
| 交换属性 | ||
背板带宽 | 1Gbps | |
缓存大小 | 748Kbit | |
MAC地址表 | 2K | |
接口规格 | CIEN2205 | CIEN2205-F |
百兆光口 | / | 1路100Base-FX百兆光口，支持SC/FC/ST、单模/多模、波长、传输距离可选 |
百兆电口 | 5路10/100Base-T(X)自适应百兆RJ45口，支持全/半双工、MDI/MDI-X自适应 | 4路10/100Base-T(X)自适应百兆RJ45口，支持全/半双工、MDI/MDI-X自适应 |
指示灯 | 电源指示灯、接口指示灯 | |
电源参数 | ||
电源输入 | 直流机型：DC9~60V，双电源冗余，无极性 交流机型：AC85~264V或DC110~370V | |
满载功耗 | ＜1.5W@DC24V | ＜1.8W@DC24V |
连接方式 | 5位5.08mm间距带锁扣接线端子 | |
机械参数 | ||
外形尺寸 | 118×35×88(mm)（不含卡轨） | |
安装方式 | 35mm标准DIN卡轨式安装 | |
机壳防护 | IP40 | |
重量 | 约0.64kg | |
工作环境 | ||
工作温度 | -40℃~ +85℃ | |
存储温度 | -40℃~ +85℃ | |
相对湿度 | 5%~95%（无凝露） | |
行业标准 | ||
EMC | IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 3 | |
型号 | 版本 | 下载 |
CIEN2205 系列规格书 | V1.0 |
标准型号 | 百兆光口 | 百兆电口 | 电源范围 |
CIEN2205 | / | 5 | 双路DC9~60V |
CIEN2205-F(M/S) | 1 | 4 | |
CIEN2205-AD220 | / | 5 | 单路AC85~264V或DC110~370V |
CIEN2205-F(M/S)-AD220 | 1 | 4 |
