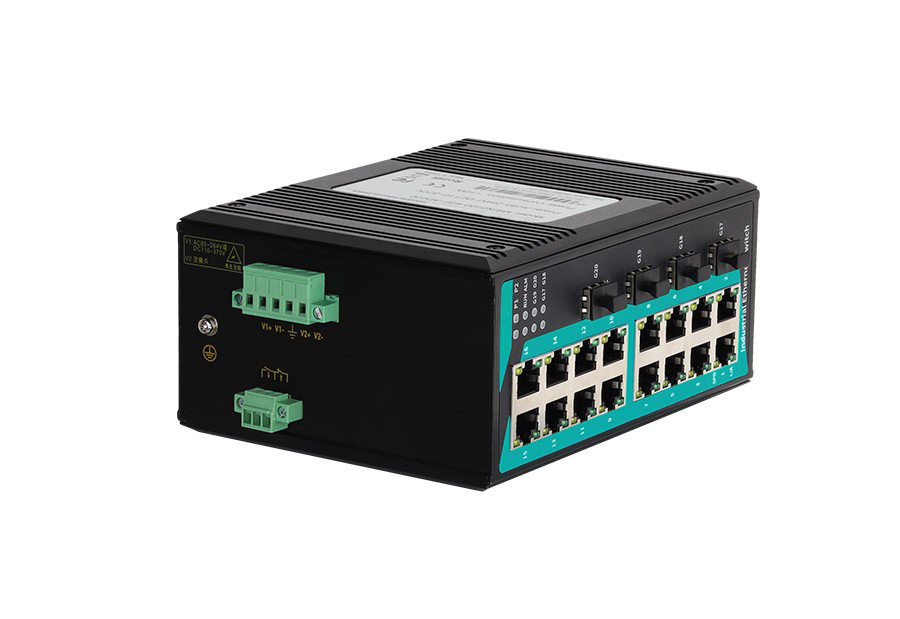

20口二层千兆卡轨式工业以太网交换机
·支持4路千兆光口与16路百兆电口，为用户提供灵活的组网方式
·电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
·支持系统掉电时，继电器告警
·支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余
·高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+75℃严酷的工业环境中
产品介绍
CIEN3220-4GF系列是集星专为工业通信网络应用而设计开发的20口千兆非网管型工业以太网交换机，主要用于即插即用的简单应用方式。该系列产品提供4个千兆光口和16个百兆电口，支持DC直流电源输入或AC交流电源输入等电源方案可选。每个百兆电口具有10/100M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件，35mm标准卡轨式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。
交换属性 | |
背板带宽 | 12.8Gbps |
缓存大小 | 4.1Mbit |
MAC地址表 | 8K |
接口规格 | |
千兆光口 | 4路1000Base-X千兆SFP插槽 |
百兆电口 | 16路10/100Base-T(X)自适应百兆RJ45口，支持全/半双工、MDI/MDI-X自适应 |
继电器 | 1路继电器告警输出，采用3位3.81mm间距接线端子 |
指示灯 | 电源指示灯、光口指示灯、电口速率和连接状态/活动指示灯 |
电源参数 | |
电源输入 | DC9~60V，双电源冗余，反接保护 AC85~264V（频率：47~63Hz）或DC110~370V |
满载功耗 | ＜12W@DC24V |
连接方式 | 5位5.08mm间距带锁扣接线端子 |
机械参数 | |
外形尺寸 | 160×74×122(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约1.2kg |
工作环境 | |
工作温度 | -40℃~ +75℃ |
存储温度 | -40℃~ +85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 4 |
型号 | 版本 | 下载 |
CIEN3220-4GF 规格书 | V1.1 |
标准型号 | 千兆光口 | 百兆电口 | 电源范围 |
CIEN3220-4GF | 4 | 16 | 双路DC9~60V |
CIEN3220-4GF-AD220 | 4 | 16 | 单路AC85~264V或DC110~370V |
