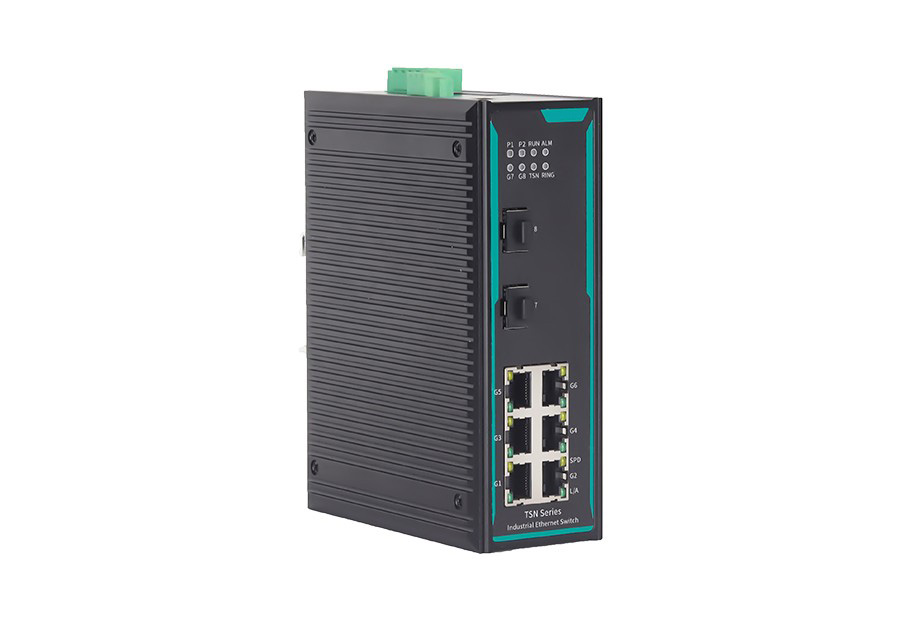

CISCOM7208TSN-2GF-6GT
8口全千兆网管型卡轨式TSN工业以太网交换机
· 支持2路千兆SFP插槽和6路千兆RJ45电口，为用户提供灵活的组网方式
· 支持TSN时间敏感网络系列标准（IEEE 802.1AS/ Qbv/ Qbu/ CB/ Qci），提供时钟同步、低延时流控和可靠性机制
· 支持快速环网（CS-Ringv2）、ERPSv1/v2、STP/RSTP/MSTP等环网冗余协议，提高网络可靠性
· 支持多种电源方案可选，直流双电源输入电压DC9~60V，支持双电源冗余、无极性连接；交/直流单电源输入电压AC85~264V或DC110~370V
· 高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
8口全千兆网管型卡轨式TSN工业以太网交换机
· 支持2路千兆SFP插槽和6路千兆RJ45电口，为用户提供灵活的组网方式
· 支持TSN时间敏感网络系列标准（IEEE 802.1AS/ Qbv/ Qbu/ CB/ Qci），提供时钟同步、低延时流控和可靠性机制
· 支持快速环网（CS-Ringv2）、ERPSv1/v2、STP/RSTP/MSTP等环网冗余协议，提高网络可靠性
· 支持多种电源方案可选，直流双电源输入电压DC9~60V，支持双电源冗余、无极性连接；交/直流单电源输入电压AC85~264V或DC110~370V
· 高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
产品介绍
CISCOM7208TSN-2GF-6GT系列是集星通信的8口全千兆二层网管型卡轨式TSN工业以太网交换机，实现流的可靠性和确定性低延时传输，支持2个千兆SFP插槽和6个千兆电口。采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，标准DIN卡轨式安装，高强度铝合金外壳，坚固耐用，无风扇高效散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。CISCOM7208TSN-2GF-6GT系列交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。产品提供多种管理交换机的途径，如通过CONSOLE口或TELNET/SSH协议访问交换机命令行（CLI），通过HTTP/HTTPS访问交换机WEB界面，通过SNMP协议访问设备MIB。同时提供多种网络协议和行业标准，如TSN、PTP、ERPS、CS-Ringv2、STP/RSTP/MSTP、VLAN、QoS、LACP、IGMP Snooping、LLDP、802.1X、ACL、RMON、DHCPv4客户端/服务器/侦听/中继、NTP、端口镜像、DDM、Ping、Traceroute等。支持配置文件上传与下载，镜像文件在线升级与备份等系统管理。在结构安装方面，可灵活选择卡轨式或者壁挂式。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等领域。
产品特点
l 支持链路静态汇聚和动态汇聚LACP，可以增加传输带宽、提高链路可靠性和实现网络负载分担
l 支持端口统计，对发送和接收的不同字节或类型的数据帧进行计数，实现对端口流量的监控
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持基于MAC、协议、IP子网、流等方式划分VLAN，可适用于不同环境的网络
l 支持IGMP Snooping与组播过滤，进行二层组播转发或过滤，节省网络资源
l 支持LLDP链路层发现协议，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l 支持ERPSv1/v2以太网多环保护技术，提供多环组网，进行链路备份，实现快速收敛，提高网络稳定性
l 支持快速环网CS-Ringv2私有协议和STP/RSTP/MSTP生成树协议，可消除网络环路，提高网络可靠性
l 支持环路检测，防止网络成环引发网络风暴
l 支持HTTP、HTTPS、TELNET、SSH、CONSOLE口等多种登录方式
l 支持SNMPv1/v2c/v3，通过MIB网络管理系统可进行信息查询、信息修改和故障排查，实现集中管理
l 支持RMON远程网络监视，对各种类型数据帧进行统计和告警，可用于网络管理系统远程监控和管理
l 支持端口安全，将动态MAC地址转换为安全动态/静态/Sticky MAC，增强设备安全性
l 支持802.1X端口认证，对接入用户进行身份验证和访问权限控制
l 支持AAA安全网络管理机制，通过RADIUS、TACACS+进行认证、授权和计费，防止非法用户登录
l 支持ACL访问控制列表，可自定义多种帧类型过滤规则，对指定报文进行过滤或速率限制
l 支持IPv4、IPv6源防攻击，进行端口、源IP、源MAC、VLAN绑定，防止源IP地址欺骗
l 支持ARP防护，防止ARP泛洪/欺骗攻击导致的网络中断或信息泄露
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持端口镜像，可采集端口发送与接收的数据，用于网络检测和故障管理
l 支持DDM数字诊断监控，可检测DDM光模块温度、电压、发送光功率、接收光功率等
l 支持Ping IPv4/IPv6、Traceroute IPv4/IPv6检测网络连通性及定位故障点
l 支持DHCPv4服务器，集中对用户IP地址进行动态管理和配置
l 支持DHCPv4侦听，保证DHCP客户端从合法的DHCP服务器获取IP地址，防止DHCP攻击
l 支持DHCPv4中继协助DHCP服务器向DHCP客户端动态分配网络参数
l 支持系统日志记录用户操作、系统安全、系统故障等信息，支持Syslog服务器远程监控
l 支持双电源冗余掉电告警与端口掉线告警，支持继电器告警方式
软件功能 | ||
交换功能 | 支持802.1Q VLAN、基于MAC/ IP子网/ 协议/流的VLAN、VLAN翻译、PVLAN 支持端口配置，如端口速率、双工模式、流量控制、最大帧长等 支持端口限速、风暴抑制、风暴检测、端口统计 支持端口汇聚，静态汇聚、动态汇聚LACP 支持MAC地址老化与学习限制，静态MAC地址绑定 | |
TSN | IEEE 802.1AS (generalized PTP, gPTP) IEEE 802.1Qbu (Frame Preemption, FP) IEEE 802.1Qbv (Time-Aware Shaper, TAS) IEEE 802.1Qci (Per-Stream Filtering and Policing, PSFP) IEEE 802.1CB (Frame Replication and Elimination for Reliability, FRER) | |
冗余技术 | 支持快速环网（CS-Ring）私有协议 支持ERPSv1/v2 支持STP/RSTP/MSTP 支持环回检测 | |
组播技术 | 支持IGMP Snooping 支持组播过滤 | |
安全管理 | 支持HTTPS、SSH服务控制，HTTP/HTTPS、SNMP、TELNET/SSH访问管理 支持特权级别、端口安全 支持802.1X端口认证、AAA认证，RADIUS、TACACS+协议 支持源IPv4/IPv6防护、ARP防护 支持ACL，对L2-L4层数据过滤 | |
管理与维护 | 支持IEEE 1588v2 (Precision Time Protocol, PTP） 支持QoS，SP、DWRR队列调度 支持DHCPv6客户端、DHCPv4客户端/服务器/侦听/中继 支持SNMPv1/v2c/v3、SNMP Trap v1/v2c/v3、RMON、LLDP、LLDP MED 支持端口镜像、DDM、Ping IPv4/IPv6、Traceroute IPv4/IPv6 支持用户权限管理、日志、NTP客户端、夏令时 支持配置文件上传/下载/激活/删除、镜像双备份、重启、恢复出厂设置 | |
交换性能 | ||
交换方式 | 存储转发 | |
背板带宽 | 23Gbps | |
缓存大小 | 1.25Mbit | |
MAC地址表 | 8K | |
接口规格 | ||
千兆光口 | 2路1000Base-X千兆SFP插槽 | |
千兆电口 | 6路10/100/1000Base-T(X)自适应千兆RJ45口，全/半双工、MDI/MDI-X自适应 | |
继电器 | 1路继电器告警输出，5.08mm间距3PIN接线端子 | |
CONSOLE | 1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置 | |
按键 | 一键重启或恢复出厂设置 | |

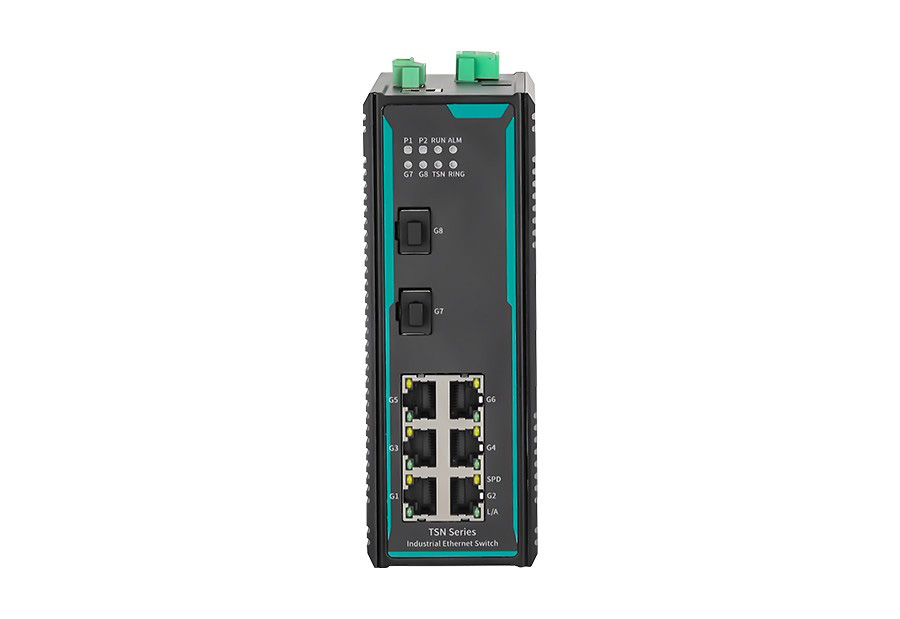

指示灯 | 电源指示灯、运行指示灯、告警指示灯、光口指示灯、TSN指示灯、Ring指示灯、电口速率与连接/活动指示灯 | |
电源参数 | CISCOM7208TSN-2GF-6GT | CISCOM7208TSN-2GF-6GT-AD220 |
电源输入 | DC9~60V，双电源冗余，无极性 | AC85~264V或DC110~370V |
满载功耗 | ＜12W@DC12V | ＜12W@AC220V |

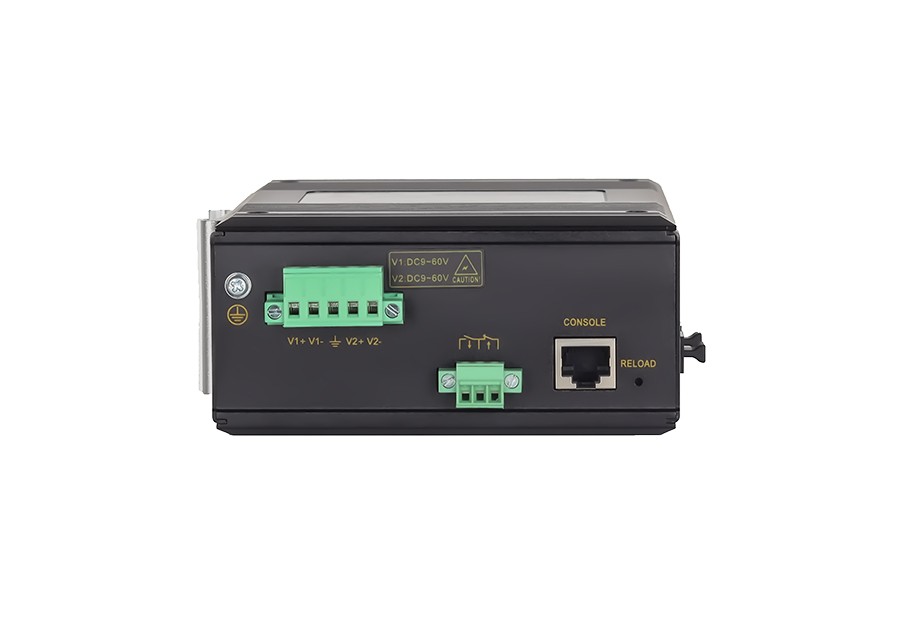

连接方式 | 5位5.08mm间距接线端子 | |
电源保护 | 内置过流保护 | |
机械参数 | ||
外形尺寸 | 160×58×122(mm)（不含卡轨） | |
安装方式 | 35mm标准DIN卡轨式安装 | |
机壳防护 | IP40 | |
重量 | 直流机型约0.86kg、交流机型约0.9kg | |
工作环境 | ||
工作温度 | -40℃~+75℃ | |
存储温度 | -40℃~+85℃ | |
相对湿度 | 5%~95%（无凝露） | |
行业标准 | CISCOM7208TSN-2GF-6GT | CISCOM7208TSN-2GF-6GT-AD220 |
EMC | IEC 61000-4-2（ESD）：Level 4 接触放点±8kV 空气放电±15kV IEC 61000-4-5（Surge）：Level 4 电源：共模±4kV，差模±2kV 网口：共模±4kV，差模±2kV IEC 61000-4-4（EFT）：Level 4 电源：±4kV 网口：±2kV | IEC 61000-4-2（ESD）：Level 4 接触放点±8kV 空气放电±15kV IEC 61000-4-5（Surge）：Level 3 电源：共模±2kV，差模±2kV 网口：共模±4kV，差模±2kV IEC 61000-4-4（EFT）：Level 4 电源：±4kV 网口：±2kV |
| 型号 | 版本 | 资料 |
| CISCOM7208TSN-2GF-6GT 规格书 | V1.0 | 下载 |
标准型号 | 千兆光口 | 千兆电口 | 电源范围 |
CISCOM7208TSN-2GF-6GT | 2 | 6 | 双路DC 9~60V |
CISCOM7208TSN-2GF-6GT-AD220 | 2 | 6 | AC 85~264V或 |
