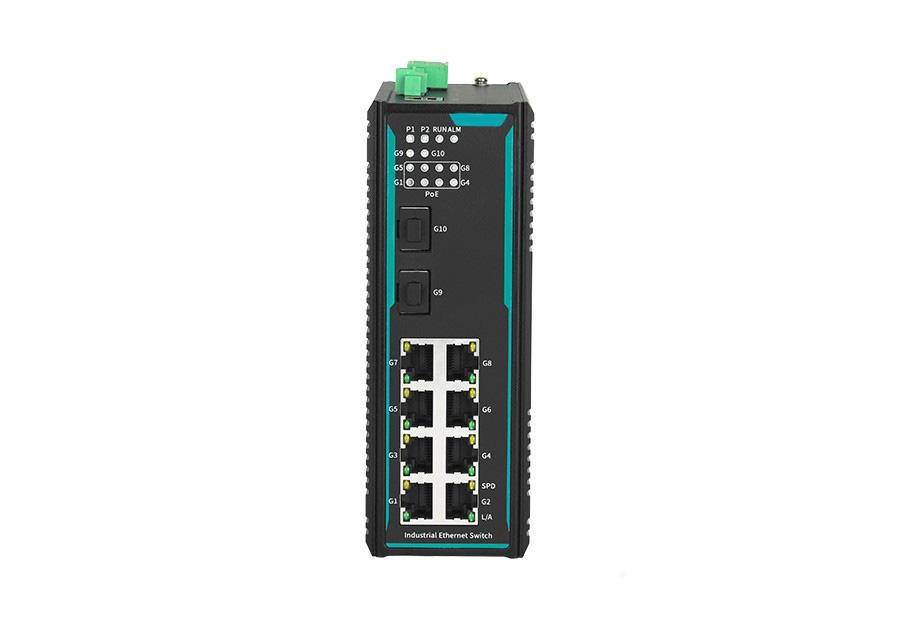

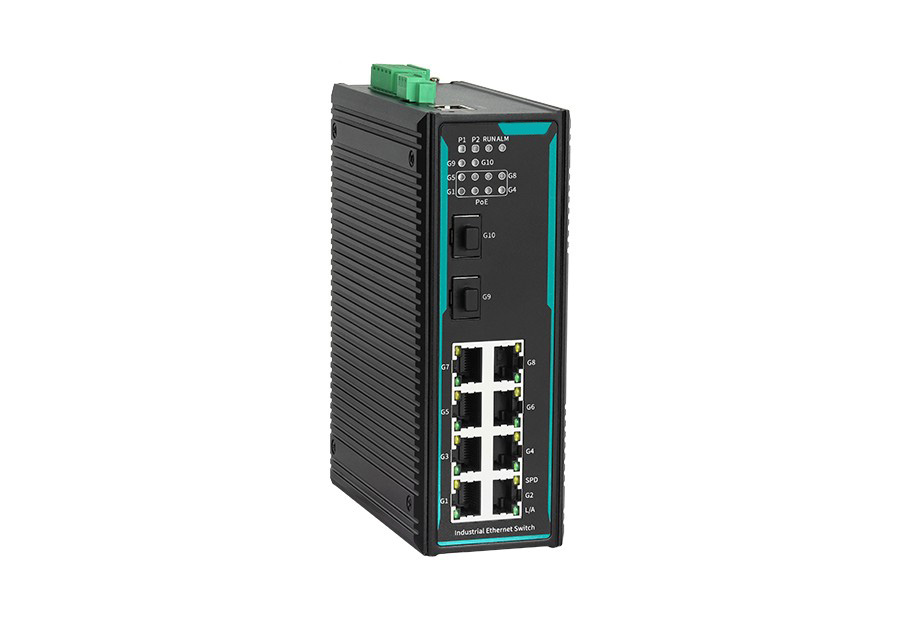

CISCOM7212GP-4GF-8GTPoE
12口二层全千兆网管型卡轨式PoE工业以太网交换机
· 支持4路千兆SFP插槽和8路千兆PoE RJ45口，其中SFP插槽支持百兆/千兆SFP光模块或千兆SFP电模块，为用户提供灵活的组网方式
· 符合IEEE802.3at标准，兼容IEEE802.3af，单口PoE最大输出功率30W，整机PoE最大输出功率240W
· 小于20ms的快速环网冗余（CS-Ring），增强了系统通信的可靠性
· 支持双电源冗余，双路DC 48~57V电源输入
· 高强度铝合金外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠
· -40℃~75℃工作温度，满足恶劣工业环境应用要求
12口二层全千兆网管型卡轨式PoE工业以太网交换机
· 支持4路千兆SFP插槽和8路千兆PoE RJ45口，其中SFP插槽支持百兆/千兆SFP光模块或千兆SFP电模块，为用户提供灵活的组网方式
· 符合IEEE802.3at标准，兼容IEEE802.3af，单口PoE最大输出功率30W，整机PoE最大输出功率240W
· 小于20ms的快速环网冗余（CS-Ring），增强了系统通信的可靠性
· 支持双电源冗余，双路DC 48~57V电源输入
· 高强度铝合金外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠
· -40℃~75℃工作温度，满足恶劣工业环境应用要求
产品介绍
CISCOM7212GP-4GF-8GTPoE 是集星通信的二层网管型卡轨式 PoE 工业以太网交换机，支持 4 个千兆 SFP 插槽和 8 个千兆 PoE 口，适用于符合 IEEE802.3af/at 标准的兼容受电设备（PD）并为其供电，采用存储转发 机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳 定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，DIN 卡轨式铝合金外壳，坚固耐 用，无风机外壳散热，-40℃~75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性 能稳定。 CISCOM7212GP-4GF-8GTPoE 可以通过 WEB 管理或 SNMP 网管，同时提供 CS-Ring、ERPS、STP/RSTP、 VLAN、LLDP、RMON、ACL、QoS 服务质量（Quality of Service）、802.1X、IGMP Snooping、速率控制、 端口汇聚、端口镜像、静态 MAC 地址转发表、网络诊断功能、环回检测、Email/Relay 故障报警和固件在线 升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。
产品特点
l 支持广播、未知组播和未知单播报文的速率限制，广播与组播数据包风暴检测，防止广播风暴
l 支持链路静态汇聚，可以增加传输带宽和提高链路可靠性
l 支持端口镜像，可采集端口入口与出口的数据，用于网络检测和故障管理
l 支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控
l 支持DDM数字诊断监控，可检测DDM光模块温度、电压、电流、发送光功率、接收光功率等
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持MAC地址表与老化时间限制，静态单播/组播MAC地址与接口绑定，保证合法用户的使用
l 支持IGMP Snooping，建立二层组播转发表，减少组播数据在网络中的广播，节省网络资源
l 支持LLDP链路层发现协议，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l 支持CS-Ring、ERPSv1/v2、STP/RSTP等环网冗余协议，提高网络可靠性
l 支持WEB控制，HTTP、HTTPS协议访问控制，登录IP地址限制
l 支持TELNET、SSH访问控制，SSH可提供安全的远程登录，保证数据的完整性和可靠性
l 支持SNMPv1/v2c/v3，通过MIB网络管理系统可进行信息查询、信息修改和故障排查，实现集中管理
l 支持RMON远程网络监视，对各种类型数据帧进行统计和告警，可用于网络管理系统远程监控和管理
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持ACL访问控制列表，基于源/目的IP与MAC地址，对TCP/ UDP/ ICMP/ IGMP等报文进行过滤
l 支持802.1X端口认证，对接入用户进行身份验证，提供本地和RADIUS登录认证
l 支持继电器告警方式，包含网络风暴、电源掉电、端口掉线等告警信息
l 支持环回检测，防止网络成环引发网络风暴
l 支持PoE以太网供电，可自定义接口供电优先级，通过网线为标准PD设备供电，节省电源布线成本
l 支持观察员与管理员，用户权限分级管理
l 支持系统日志记录WEB、LINK、CONFIG、AUTH、STORM、RING、SNMP、SYS等日志信息，支持日志主机远程监控、定时发送日志邮件
软件功能 | |
交换功能 | 支持端口配置，如端口速率、双工模式、流量控制、最大传输单元等 支持802.1Q VLAN、端口隔离 支持端口限速、风暴抑制、风暴检测、静态端口汇聚、端口统计 支持MAC地址老化、静态MAC地址绑定 |
冗余技术 | 支持CS-Ring环网技术 支持ERPSv1/v2 支持RSTP，兼容STP |
组播技术 | 支持IGMP Snooping 支持静态组播 |
安全管理 | 支持WEB、TELNET、SSH控制 支持ACL，对L2-L4层数据过滤 支持802.1X端口认证 支持继电器告警、Email日志 支持环回检测 |
管理与维护 | 支持PoE管理，最大功率、优先级配置 支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制 支持SNMP v1/v2c/v3、SNMP Trap、RMON、LLDP 支持端口镜像、DDM、Ping 支持用户权限管理、系统日志、NTP客户端、夏令时 支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载 支持统一上位机软件管理 |
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 56Gbps |
缓存大小 | 4.1Mbit |
MAC地址表 | 8K |
接口规格 | |
千兆SFP | 4路100/1000Base-X强制模式千兆SFP插槽，支持百兆/千兆SFP光模块与千兆SFP电模块（SFP模块需另购） |
千兆PoE | 8路10/100/1000Base-T(X)自适应千兆PoE RJ45口，支持全/半双工、MDI/MDI-X自适应；PoE/PoE+供电符合IEEE802.3af/at标准，单口PoE最大输出功率30W；PoE供电引脚：1、2为正，3、6为负 |
继电器 | 1路继电器告警输出，3.81mm间距3PIN接线端子 |
CONSOLE | 1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置 |
按键 | 恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、告警指示灯、SFP接口指示灯、PoE指示灯、电口速率与连接/活动指示灯 |
电源参数 | |
电源输入 | DC 48~57V，双电源冗余 （当有PD负载符合IEEE802.3at标准时，请使用DC 51~57V电源适配器输入，另电源适配器最大功率要大于设备与各PD负载的总功率） |
满载功耗 | ＜12W@DC48V（无PD），整机PoE最大输出功率＜240W |

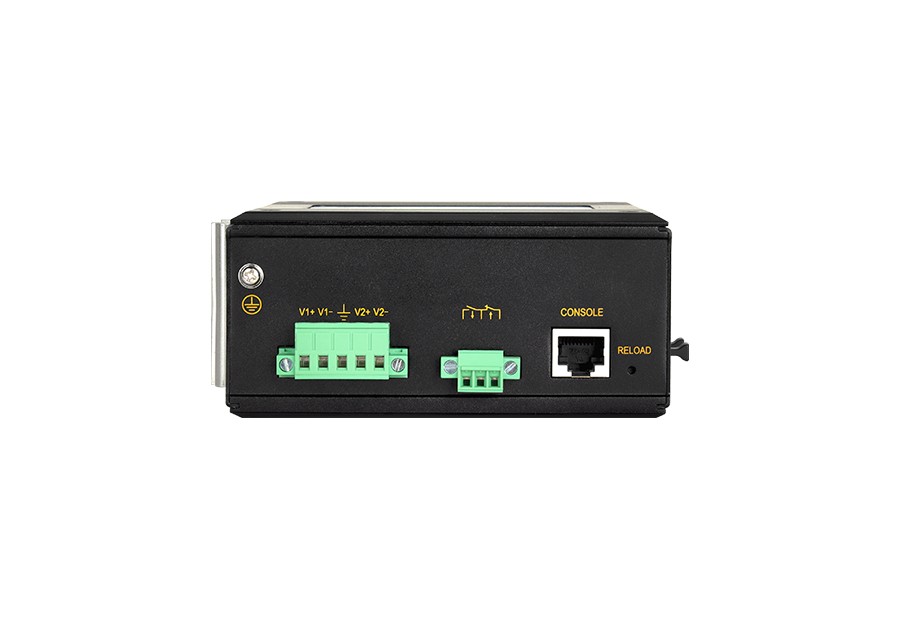

连接方式 | 5.08mm间距5PIN接线端子 |
电源保护 | 反接保护、过载保护 |
机械参数 | |
物理尺寸 | 160×58×122(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.91kg |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 3（电源、网口：共模±2kV，差模±1kV） IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±2kV） |
标准型号 | 千兆光口 | 千兆PoE电口 | 电源范围 |
CISCOM7212GP-4GF-8GTPoE | 4 | 8 | 双路DC 48~52V |
