1千兆光1千兆电桌面式以太网光纤收发器
· 支持1路千兆光口和1路千兆电口，为用户提供灵活的组网方式
· 支持流量控制，避免网络拥塞
· 光口支持SC/FC/ST、单模/多模、波长、传输距离可选，传输距离最远可达120km
· 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
· 支持DC5V直流或AC220V交流电源输入可选
· 支持-20℃~+70℃工作温度
产品介绍

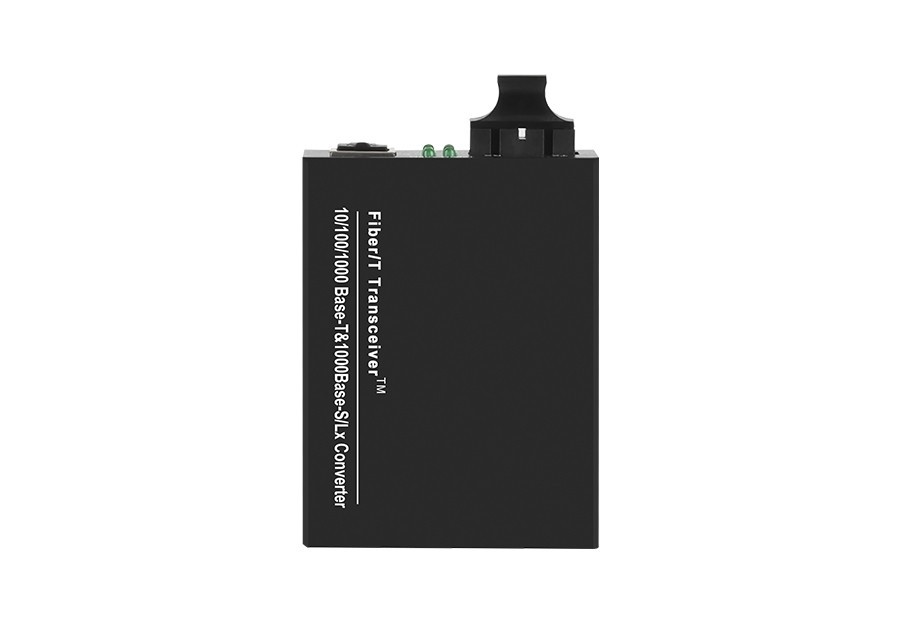

CT3110-GF系列是集星通信专为工业通信网络应用而设计开发的2口全千兆桌面式以太网光纤收发器，可实现以太网电信号与光信号的相互转换，完成数据的实时传输。该系列产品提供1个千兆光口和1个千兆电口，其中光口可以使用一芯(或两芯)的单模或多模光纤同时进行数据的发送与接收；由于信号以光脉冲的形式在光纤中传输，衰减小、抗干扰性强、频带宽，突破了电缆传输距离短的限制，可实现几公里甚至上百公里的远距离通信。集星通信的光纤收发器提供直流和交流电源输入机型可选，采用高品质的元器件和独特的电路设计，高强度金属外壳，坚固耐用，-20℃~+70℃工作温度，能够适应恶劣的工作环境，通信性能稳定。在结构安装方面，CT3110-GF系列光纤收发器支持桌面式安装或机架式安装，机架式安装需板卡与机框配合使用，方便集中管理。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。
接口规格 | |

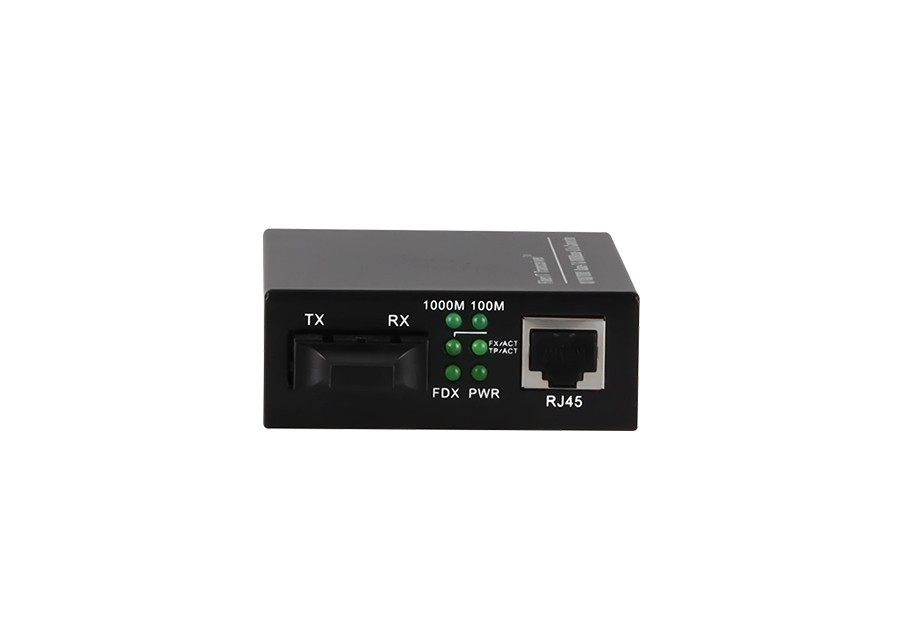

千兆光口 | 1路1000Base-X千兆光口，支持SC/FC/ST、单模/多模、波长、传输距离可选 |
千兆电口 | 1路10/100/1000Base-T(X)自适应千兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应 |
指示灯 | 电源指示灯、接口指示灯、速率指示灯、双工指示灯 |
电源参数 | |

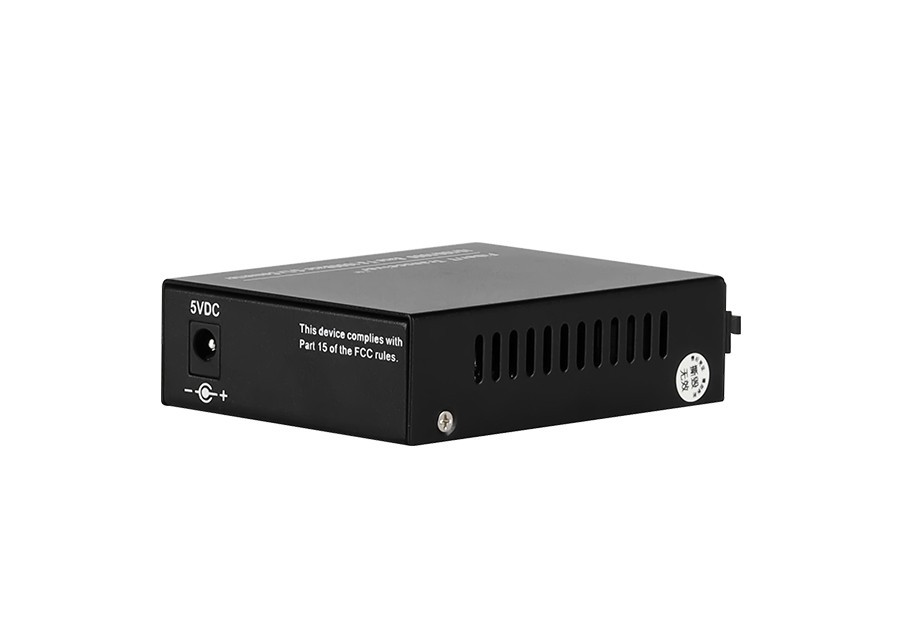

电源输入 | 直流机型：DC5V，DC圆头 交流机型：AC220V，AC插座 |
满载功耗 | ＜2.5W |
机械参数 | |
外形尺寸 | 直流机型：95×70×26(mm) 交流机型：140×110×30(mm) |
安装方式 | 桌面式安装 |
工作环境 | |
工作温度 | -20℃~+70℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电 EN61000-4-3电磁场：10V/m（80-1000MHz） EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A |
型号 | 版本 | 资料 |
CT3110-GF系列 规格书 | V1.0 |
标准型号 | 千兆光口 | 千兆电口 | 安装方式 | 电源范围 |
CT3110-GF(M/S) | 1 | 1 | 桌面式 | DC5V |
CT3110-GF(M/S)-AD220 | 1 | 1 | 桌面式 | AC220V |
CT3110-GF(M/S)-K | 1 | 1 | 插卡式 | 配合2U机框使用 |
