3/5口二层全千兆矿用嵌入式工业以太网交换机
· 支持1/2/3路千兆光口和4/3/2千兆电口可选，为用户提供灵活的组网方式
· 千兆光口支持单模/多模、SC/FC/ST、波长、传输距离可选
· 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应
· 支持Jumbo巨型帧传输，最大帧长9216字节
· 支持DC6~32V电源输入，支持防反接、缓启动、过流及过压保护，符合本安电路设计标准
· 支持-40℃~+85℃工作温度，满足工业环境应用需求
产品介绍

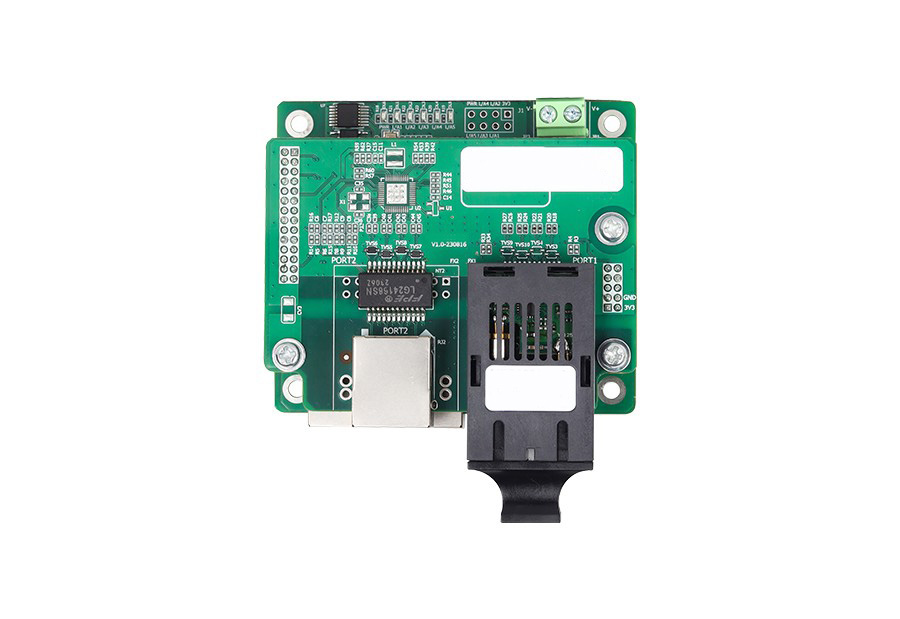

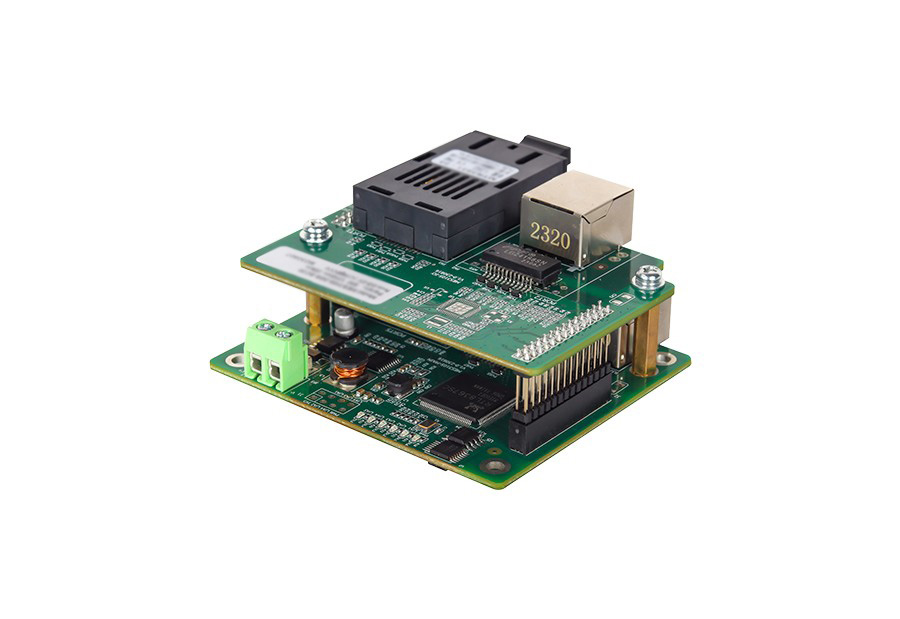

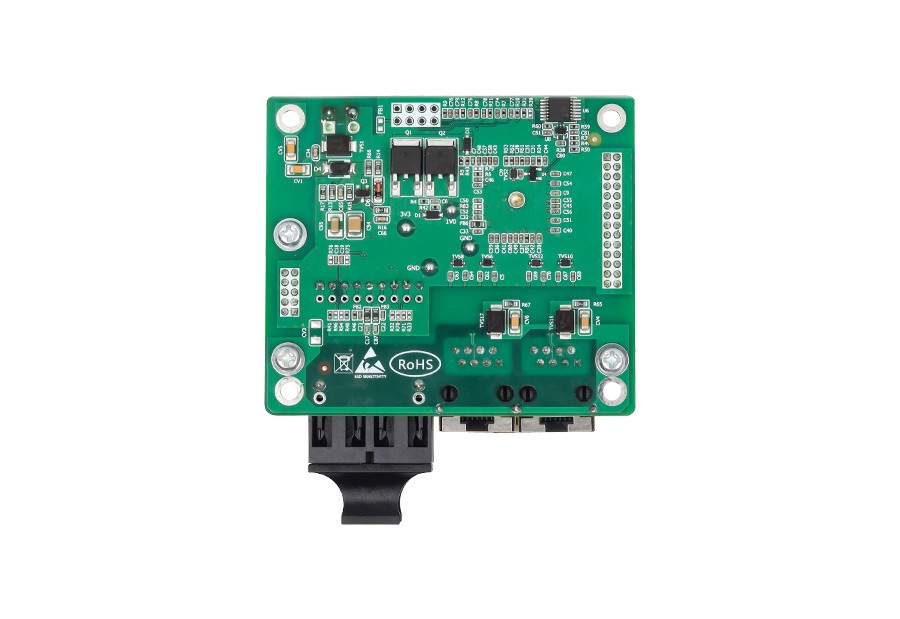

CES3105系列是集星通信专为工业通信网络应用而设计开发的3/5口二层非网管型全千兆矿用嵌入式工业以太网交换机，符合本质安全型设计需求。该系列产品支持3/5路千兆以太网接口，可选1光2电、1光4电、2光3电、3光2电等多种接口组合方式，支持1路DC6~32V电源输入，电源支持防反接、缓启动、过流及过压保护，采用嵌入式安装方式，满足多种网络现场的需求。每个千兆电口具有自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。硬件采用无风扇、本安型、宽温设计，体积小巧，精选工业级元器件，支持-40~+85℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 14G |
缓存大小 | 2Mbit |
MAC地址表 | 2K |
接口规格 | |
千兆光口 | 1/2/3路1000Base-X千兆光口可选，支持SC/FC/ST接口可选，单模/多模可选 |
千兆电口 | 4/3/2路10/100/1000Base-T(X)自适应千兆RJ45电口可选，支持全/半双工、MDI/ MDI-X自适应 |
指示灯 | 电源指示灯、接口指示灯，支持指示灯外引 |
电源参数 | |
电源输入 | DC6~32V |
满载功耗 | ＜2.5W@DC12V（2光3电） |
连接方式 | 2位5.08mm间距接线端子 |
电源保护 | 防反接、缓启动、过流保护、过压保护 |
机械参数 | |
物理尺寸 | 1光2电：76×66×13.6(mm) 1光4电、2光3电：76×66×33.2(mm) 3光2电：76×66×31.1(mm) |
安装方式 | 嵌入式安装 |
重量 | 约0.1kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-5（Surge）：Level 2 IEC 61000-4-4（EFT）：Level 3 |
型号 | 版本 | 资料 |
CES3105 系列 规格书 | V1.0 |
标准型号 | 千兆光口 | 千兆电口 | 电源范围 |
CES3103-GS-SC20-2GT | 1 | 2 | DC6~32V |
CES3105-GS-SC20-4GT | 1 | 4 | |
CES3105-2GS-SC20-3GT | 2 | 3 | |
CES3105-3GS-SC20-2GT | 3 | 2 |
