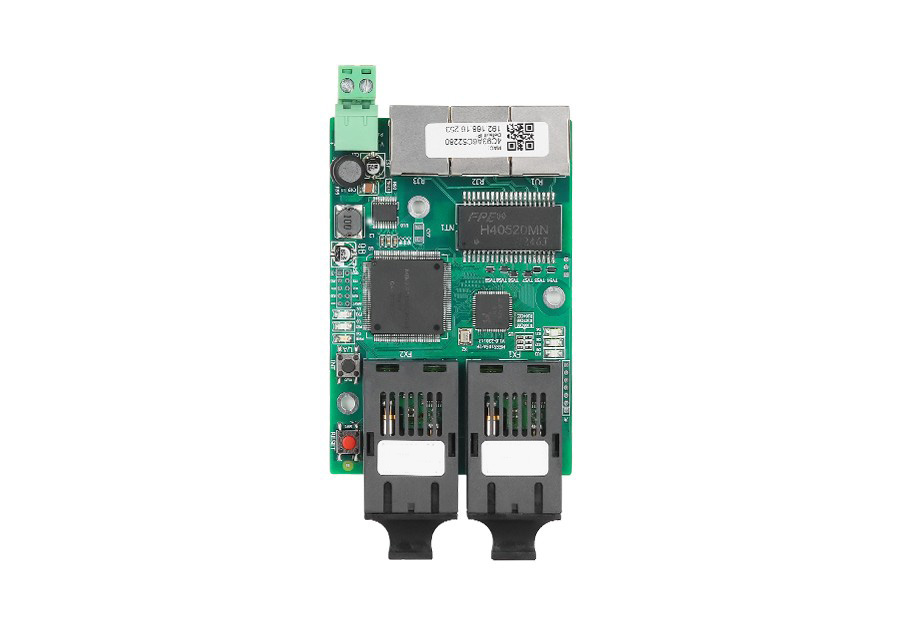

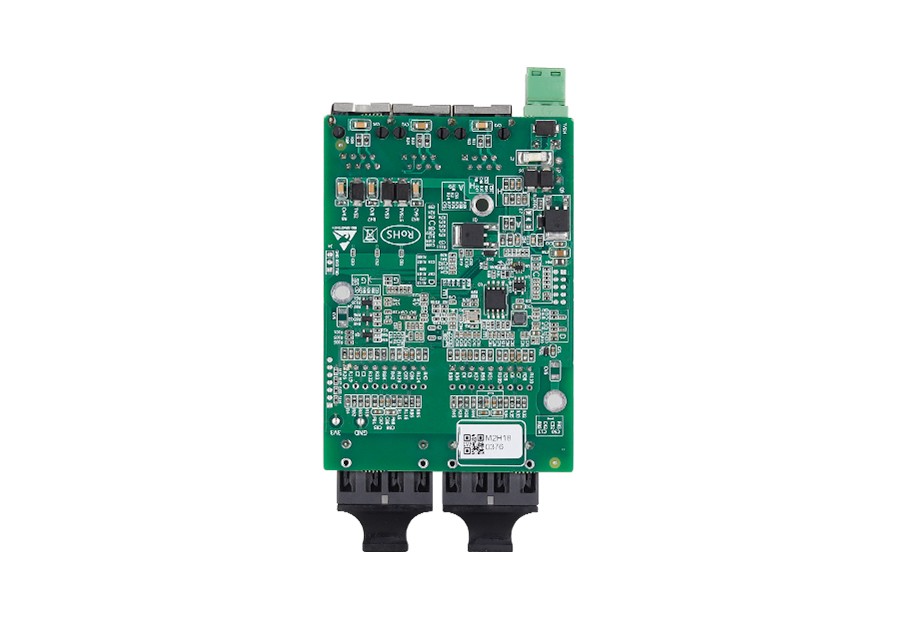

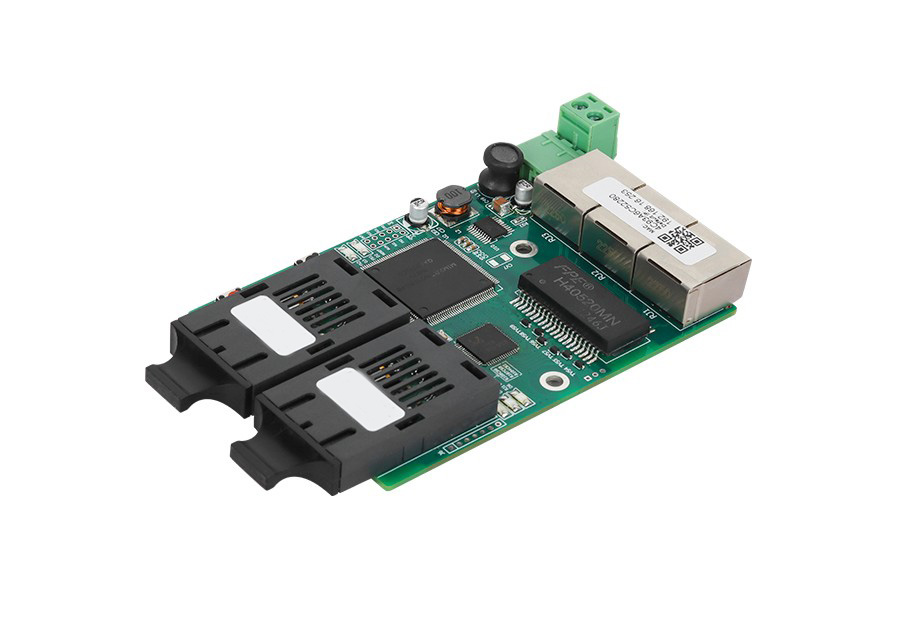

5口二层百兆网管型嵌入式工业以太网交换机
· 支持2路百兆光口和3路百兆电口，为用户提供灵活的组网方式
· 支持CS-Ringv1/v2、STP/RSTP等环网冗余协议，提高网络可靠性
· 小于20ms的快速环网冗余（CS-Ringv1/v2），增强了系统通信的可靠性
· 支持DC9~24V电源输入，符合本安电路设计标准
· 支持-40℃~+70℃工作温度，满足工业环境应用需求
产品介绍
CES5105A-2F 是集星通信的二层百兆网管型嵌入式工业以太网交换机，支持 2 个百兆光口和 3 个百兆电口， 采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑百兆组网，确 保数据传输稳定、可靠、高效。产品精选工业级元器件，嵌入式安装方式，-40℃~+70℃宽温工作，高标准工 业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。 CES5105A-2F 支持 WEB 网管功能和多种网络协议，如 CS-Ringv1/v2、STP/RSTP、VLAN、QoS、端口镜 像、静态组播 MAC 地址绑定、网络诊断、告警和系统在线升级等，可以提高网络的性能、可靠性和安全性， 满足各种复杂网络的需求。产品通过严格的功能、高低温、安规与 EMC 等测试，满足复杂的网络和严酷的工 业环境应用需求，可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。
产品特点
l 支持广播、组播和未知单播报文出口与入口速率限制
l 支持未知单播、未知组播、已知组播和广播报文速率限制，抑制网络风暴
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持静态组播MAC地址绑定，减少组播数据在网络中的广播，节省网络资源
l 支持告警功能，包含端口掉线和环网状态等告警
l 支持端口镜像，可采集端口入口与出口的数据，用于网络检测和故障管理
l 支持RSTP生成树协议，兼容STP协议，可消除网络环路，提高网络可靠性
l 支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控
l 支持访客和管理员，不同权限用户分级管理
l 支持设备在线重启、恢复出厂设置和系统升级
软件功能 | |
交换功能 | 支持端口配置、速率配置、风暴抑制、端口统计 支持端口VLAN、802.1Q VLAN 支持MAC地址老化 |
冗余技术 | 支持CS-Ringv1/v2私有环网技术 支持RSTP，兼容STP |
组播技术 | 支持静态组播MAC地址绑定 |
管理与维护 | 支持静态IP 支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制 支持端口镜像、Ping、告警 支持不同权限用户管理、在线重启、恢复出厂设置、系统升级，配置文件上传/下载 支持CSView、CSViewPro管理 |
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 1.2Gbps |
缓存大小 | 768kbit |
MAC地址表 | 2K |
接口规格 | |
百兆光口 | 2路100Base-FX百兆光口，支持单模/多模、SC/FC/ST、波长、传输距离可选 |
百兆电口 | 3路10/100Base-T(X)自适应百兆电口，支持全/半双工、MDI/ MDI-X自适应 |
按键 | 重启与恢复出厂设置按键 |
指示灯 | 电源指示灯、接口指示灯，支持指示灯信号外引 |
电源参数 | |
电源输入 | DC9~24V，防反接 |
满载功耗 | ＜2.67W@DC12V |
连接方式 | 2位5.08mm间距接线端子 |
机械参数 | |
外形尺寸 | 94×66×13.6(mm) |
安装方式 | 嵌入式安装 |
重量 | 约70g |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
型号 | 版本 | 资料 |
CES5105A-2F 规格书 | V1.0 |
标准型号 | 百兆光口 | 百兆电口 | 电源范围 |
CES5105A-2F(M/S) | 2 | 3 | DC9~24V |
