产品介绍

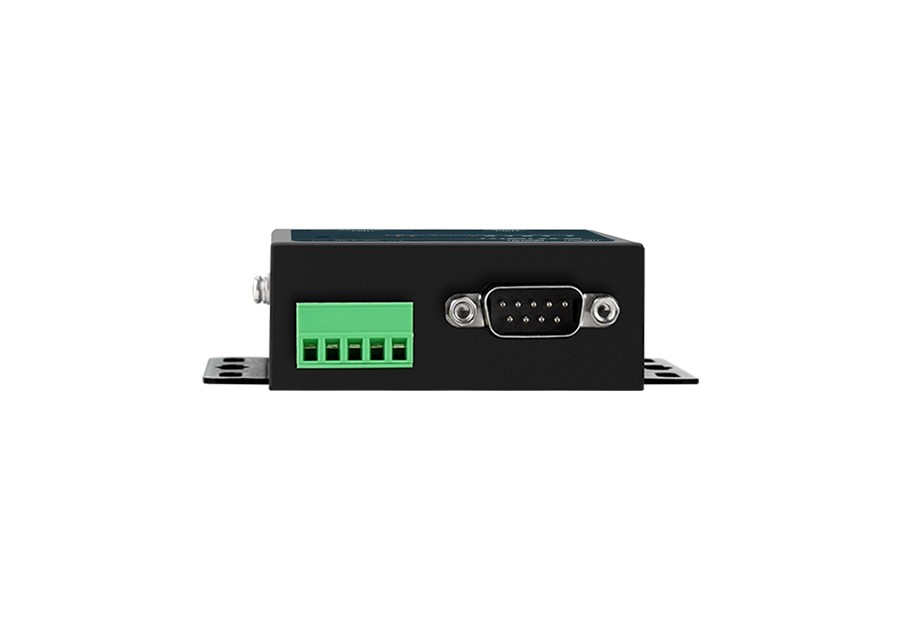

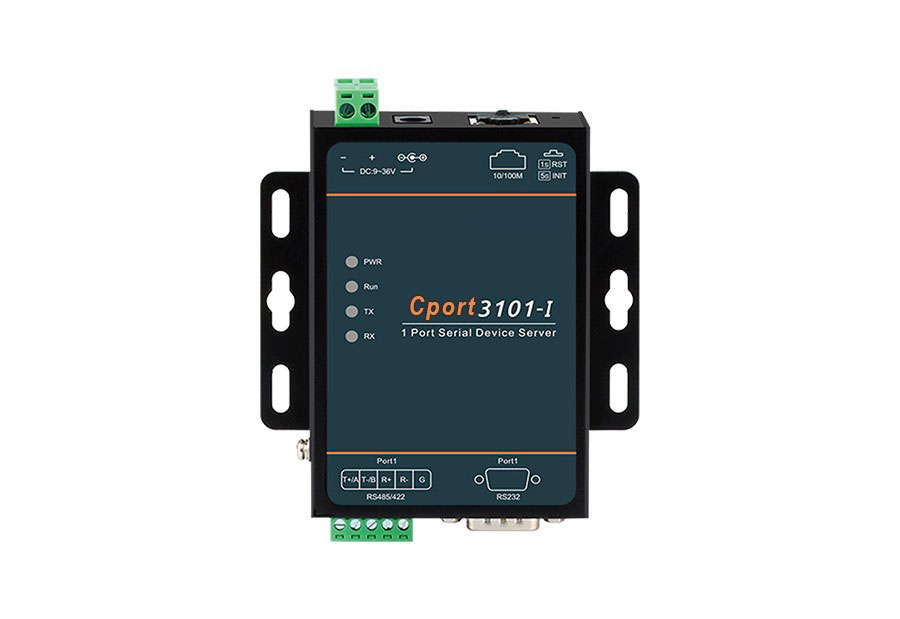

Cport3101-I是一款1路隔离型RS232/485/422壁挂式以太网串口服务器，采用32位Arm Cortex-M7内核，主频高达400MHz，外置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能力强，专为工业用户提供串口与以太网之间的数据传输。该产品支持1路RS232/485/422串口和1路百兆电口，它内部集成了TCP/IP协议栈，使无法上网的RS232/485/422设备能够方便、灵活、快捷地连接至以太网，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。

集星通信的工业级以太网串口服务器支持WEB配置多种网管功能，如串口/网络工作模式、DNS、网络日志、串口重启、系统管理等；支持UDP / UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/CS、Pair Connection Master/Slave、HTTPD Client、WebSocket Client等多种转换模式，实现串口转以太网或Modbus TCP协议。在核心器件上，产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。

产品特点

l 采用32位ARM Cortex-M7内核，运行频率高达400MHz

l 串口支持600bps~460800bps波特率可选

l 支持UDP / UDP Multicast模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效

l 支持TCP Client/Server模式，通过TCP协议建立会话连接，TCP Client支持至多4路会话连接，TCP Server支持至多8路会话连接，支持RFC2217指令动态修改串口波特率等通信参数

l 支持Pair Connection Master/Slave模式，设备可以成对使用，操作简单

l 支持Modbus RTU/ASCII Master/Slave模式，实现Modbus TCP与Modbus RTU/ASCII协议转换

l 支持Modbus从机预读取，单口自动学习至多32条RTU或16条ASCII指令，实现快速响应

l 支持RealCOM_MCP/CCP/MW模式，映射网络为本地COM，无缝连接

l 支持HTTPD Client模式，可与HTTPD服务器进行GET或POST操作

l 支持WebSocket Client模式，可与WebSocket服务器进行双向通信

l 支持多种分包机制，根据数据长度或时间将串口数据转换为以太网数据包，满足不同网络实时性需求

l 支持注册包与心跳包，实现连接验证与连接状态检测

l 支持Modbus虚拟ID，将Modbus从机真实ID映射为虚拟ID进行数据通信，避免从机ID重复

l 支持串口通信参数、工作模式、发送与接收帧数统计
