8路RS232、RS485或RS232/485/422壁挂式以太网串口服务器
· 1个百兆以太网电口，8路RS232、RS485或RS232/485/422串口可选
· 采用32位Arm Cortex-M7内核CPU，主频高达528MHz
· 外置独立硬件看门狗设计，杜绝死机
· 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
· 以太网接口高达6kV防雷保护，串口高达4kV浪涌保护
· 提供工业级的直流电源DC 9~36V输入，具有防反接保护
满足-40℃~85℃工业级温度范围
产品介绍
集星通信生产的Cport3108系列工业级以太网串口服务器，采用32位Arm Cortex-M7内核CPU，主频高达528MHz，内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能力强，是专为工业用户提供实现多路串口RS232/485/422与以太网之间的数据传输。该系列产品支持8路RS232、RS485或RS232/485/422串口+1路10/100M以太网电接口配置，它内部集成了TCP/IP协议栈，使原来无法上网的RS232/485/422设备也能够方便、灵活、快捷地连接至以太网，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。
集星通信的以太网串口服务器提供宽范围的直流电源输入。在结构安装方面Cport3108系列产品采用工业级壁挂式安装；在核心器件上产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。
产品特点
l 采用32位Arm Cortex-M7内核CPU，主频高达528MHz
l 外置独立硬件看门狗设计，杜绝死机
l 工业级抗干扰保护
l 接触放电±8kV，空气放电±15kV
l 以太网接口高达6kV防雷保护
l 串口高达±4kV浪涌保护
l 提供工业级的直流电源DC9~36V输入
l 电源具有防反接保护，4kV浪涌保护
l 满足-40℃~+85℃工业级温度范围
型号 | |||

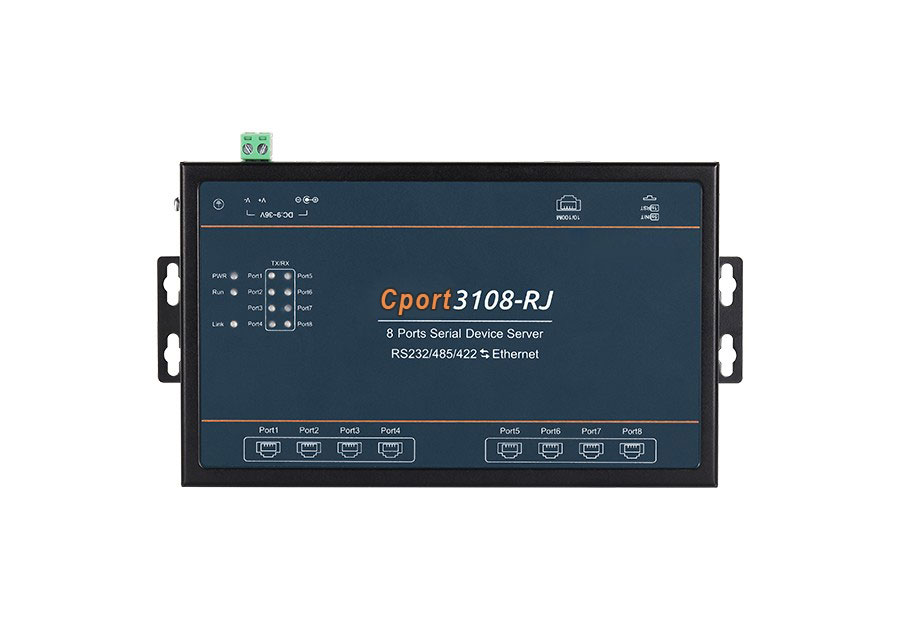

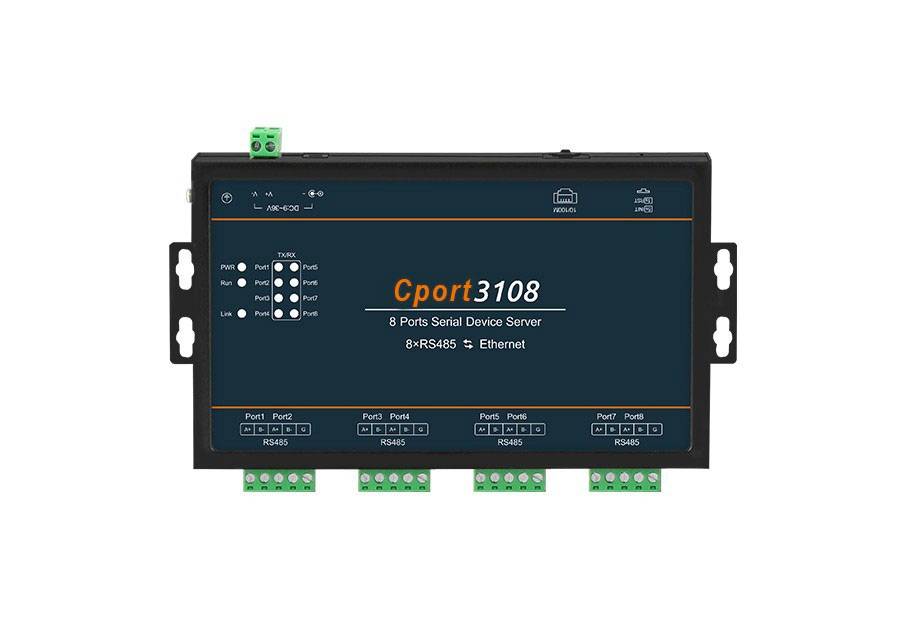

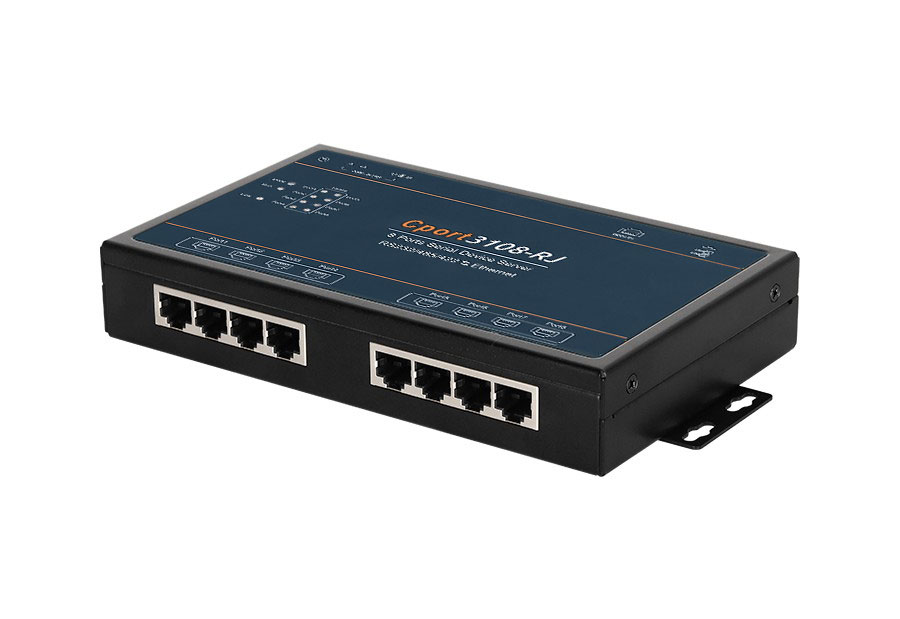

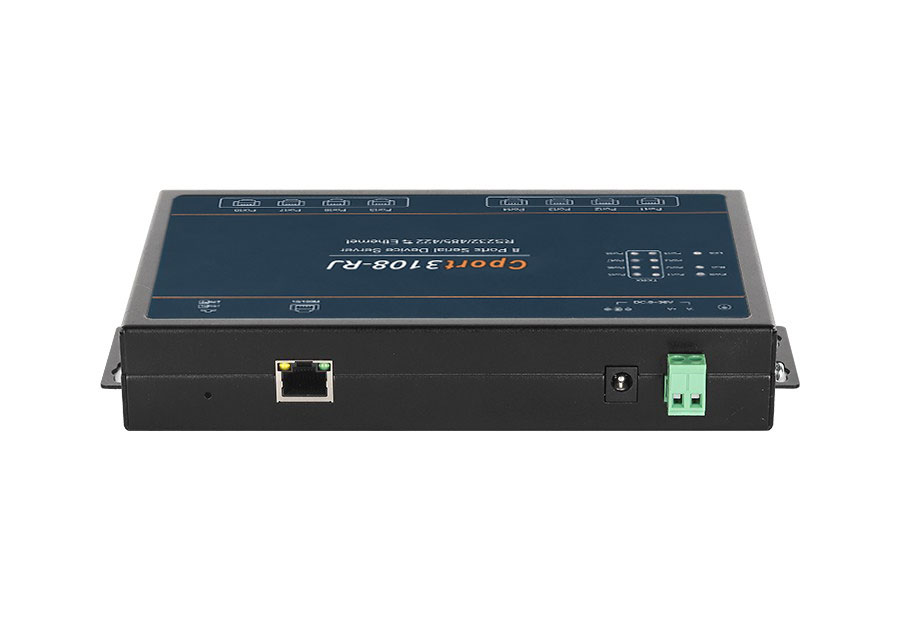

产品型号 | Cport3108-232 | Cport3108-485 | Cport3108-RJ |
网口规格 | |||
网口类型 | 10/100Mbps，RJ45接口，自适应MDI/MDIX | ||
隔离保护 | 1.5kV电磁隔离 | ||
串口规格 | |||
串口数量 | 8个RS232串口 | 8个RS485串口 | 8个RS232/485/422串口 |
波特率 | 600~460800（bps） | ||
参数 | 数据位：7、8；停止位：1、2；校验位：无、奇校验、偶校验 | ||
电源参数 | |||
工作电压 | DC 9~36V | ||
功耗 | ＜1.1W@12VDC | ＜2.6W@12VDC | |
可靠性 | |||
ESD | ±4kV（接触放电）；±15kV（空气放电） | ±8kV（接触放电）； ±15kV（空气放电） | |
Surge | 电源：±4kV/共模 ±2kV/差模 RS485/RS422：±4kV/共模 ±2kV/差模 网口：±6kV/共模 ±2kV/差模 | ||
EFT | 电源：±4kV；通信口：±2kV | ||
其他 | |||
尺寸 | 207×112×34.2(mm)（含挂耳） | ||
工作温度 | -40℃~+85℃ 5%~95%RH（无凝露） | ||
存储温度 | -40℃~+85℃ 5%~95%RH（无凝露） | ||
软件参数 | |||
网络协议 | IPv4、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、RFC2217、NTP | ||
IP获取方式 | 静态IP / DHCP | ||
域名解析 | 支持 | ||
用户配置 | 网页配置 | ||
简单透传方式 | UDP/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection/ MQTT | ||
Modbus | Modbus RTU /ASCII转Modbus TCP | ||
串口打包机制 | 时间和长度可设置；默认值根据比特率变化；最大打包长度1460bytes | ||
TCP Server连接 | 支持最多8路TCP连接 | ||
串口缓存 | 发送：1.5Kbyte；接收：1.5Kbyte | ||
网络缓存 | 发送：16Kbyte；接收：16Kbyte | ||
心跳包 | 支持TCP Keepalive机制，自定义心跳包内容 | ||
注册包 | 自定义注册包内容 | ||
RFC2217 | 支持 | ||
HTTPD Client | 支持 | ||
WebSocket Client | 支持 | ||
RealCOM | 支持集星、Moxa、康海等工作模式 | ||
平均传输延时 | <10ms | ||
配套软件 | 网管配置工具、虚拟串口软件、CSView、CSViewPro | ||
型号 | 版本 | 资料 |
Cport3108 系列 规格书 | V1.0 |
标准型号 | 百兆电口 | RS232 | RS485 | RS232/485/422 | 电源范围 |
Cport3108-232 | 2 | 8 | — | — | DC 9~36V |
Cport3108-485 | 2 | — | 8 | — | |
Cport3108-RJ | 2 | — | — | 8 |
