Cport3232

Cport3232

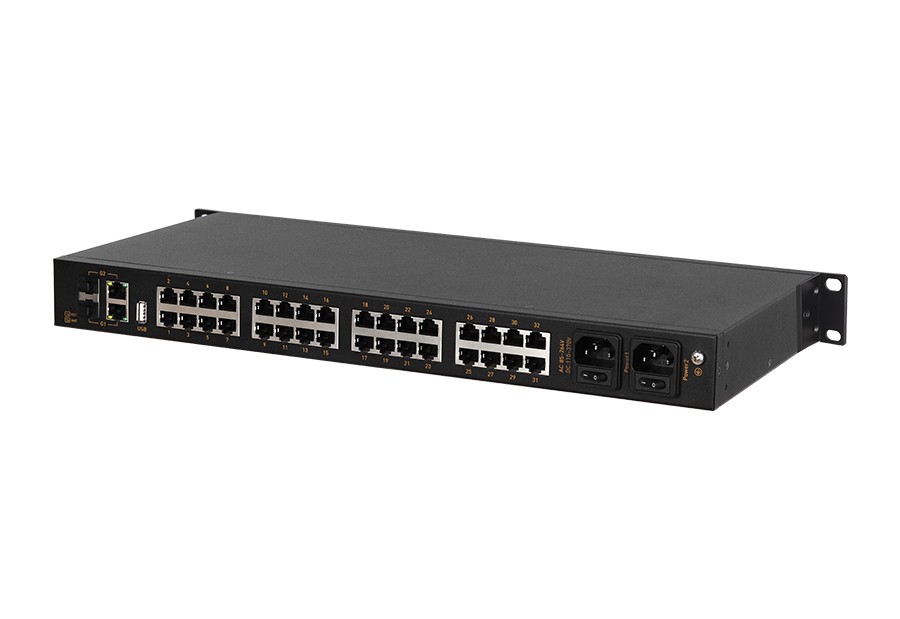

双网口32路RS232/485/422机架式以太网串口服务器


· 支持32路RS232/485/422串口转2路千兆Combo光电复用口,能满足各种工业现场需求

· 支持串口终端设备联网,可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议,支持虚拟串口

· 支持串口转发,可实现串口与其它串口之间数据透明传输

· 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换,支持Modbus RTU/ASCII Over TCP透传

· 支持标准MQTT协议,可连接阿里云、OneNet、腾讯云、华为云、集星云或其它云平台,实现端与云之间万物互联

· 支持CSView批量配置与升级

· 支持AC 85~264V / DC 110~370V双电源冗余输入

· 高强度铝合金外壳,IP40防护等级,无风扇机箱散热,设备能可靠地工作在-40℃~+75℃严酷的工业环境中


0.00
0.00

商品描述

双网口32路RS232/485/422机架式以太网串口服务器


· 支持32路RS232/485/422串口转2路千兆Combo光电复用口,能满足各种工业现场需求

· 支持串口终端设备联网,可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议,支持虚拟串口

· 支持串口转发,可实现串口与其它串口之间数据透明传输

· 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换,支持Modbus RTU/ASCII Over TCP透传

· 支持标准MQTT协议,可连接阿里云、OneNet、腾讯云、华为云、集星云或其它云平台,实现端与云之间万物互联

· 支持CSView批量配置与升级

· 支持AC 85~264V / DC 110~370V双电源冗余输入

· 高强度铝合金外壳,IP40防护等级,无风扇机箱散热,设备能可靠地工作在-40℃~+75℃严酷的工业环境中



产品介绍


集星通信生产的Cport3232工业级串口服务器,采用32位双核Arm Cortex-A7内核,主频高达1GHz,内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护,抗干扰能力强,专为工业用户提供多路串口与以太网之间的数据传输。该产品支持32路RS232/485/422串口,每路串口可以同时独立工作,互不影响,可配置为不同的工作模式及波特率(600bps~460800bps);支持2个千兆以太网光电复用接口,可灵活选择千兆电口或千兆SFP。它内部集成了TCP/IP 协议栈,使无法上网的RS232/485/422设备能够方便、灵活、快捷地连接至以太网,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。

集星通信的工业级以太网串口服务器支持WEB配置多种网管功能,如串口/网络工作模式、串口转发、网卡模式、DNS、访问控制、IP/MAC过滤、日志管理、邮件告警、SNMP告警、串口重启、系统管理等;支持UDP Client/Server、UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/CS、Pair Connection Master/Slave、HTTPD Client、WebSocket Client、MQTT等多种转换模式,实现串口转以太网或Modbus TCP协议。支持按键一键重启或恢复出厂设置。电源提供宽范围的交/直流冗余电源输入。在结构安装方面,产品采用工业级机架式安装;在核心器件上,产品采用工业级品质设计方案,具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点,可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业,用于远程的现场数据采集、远程监控、现场控制等,是工业物联网发展必不可少的工业通信产品。


产品特点


l 采用32位双核ARM Cortex-A7内核,运行频率高达1GHz

l 双网口为千兆Combo光电复用口,支持光口或电口可选,可配置为两个独立的网段或者级联端口

l 串口支持600bps-460800bps波特率可选

l 支持UDP Client/Server/ Multicast模式,通过UDP协议可实现点对点、点对多或多对多通信,快速高效

l 支持TCP Client/Server模式,通过TCP协议建立会话连接,TCP Client支持至多8路会话连接,TCP Server支持至多8路会话连接,支持RFC2217指令动态修改串口波特率等通信参数

l 支持Pair Connection Master/Slave模式,设备可以成对使用,操作简单

l 支持Modbus RTU/ASCII Master/Slave模式,实现Modbus TCP与Modbus RTU/ASCII协议转换

l 支持Modbus从机预读取,单口自动学习至多64条RTU或32条ASCII指令,实现快速响应

l 支持RealCOM_MCP/CCP/MW模式,映射网络为本地COM,无缝连接

l 支持HTTPD Client模式,可与HTTPD服务器进行GET或POST操作

l 支持WebSocket Client模式,可与WebSocket服务器进行双向通信

l 支持多种分包机制,根据数据长度或时间将串口数据转换为以太网数据包,满足不同网络实时性需求

l 支持帧头帧尾模式,串口可根据帧的起始字节与结束字节对数据帧进行过滤

l 支持注册包与心跳包,实现连接验证与连接状态检测

l 支持Modbus虚拟ID,将Modbus从机真实ID映射为虚拟ID进行数据通信,避免从机ID重复

l 支持DES/ 3DES/ AES/ RC2/ RC4/ RC5/ BlowFish等多种数据加密算法,保证数据的安全性

l 支持SSL (TLS1.0/1.1/1.2) 连接加密,单向/双向证书验证,保证连接的安全性

l 支持WEB/ SSH访问控制,与IP/ MAC地址过滤

l 支持设备重启、登录事件、配置改变、密码改变等事件告警,支持邮件与SNMP告警方式

l 支持串口通信参数、工作模式、发送与接收帧数统计

l 支持日志本地存储、网络存储、U盘存储与串口日志输出

l 支持串口/设备重启、恢复出厂设置、设备升级等

l 支持批量配置和批量升级


软件功能

网络协议

IP、TCP、UDP、DNS、ARP、SNMP、SSH、ICMP、HTTP、DHCP Client、RFC2217、NTP、SMTP

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置/CONSOLE口简单的网络参数配置/CSView批量配置

简单透传方式

UDP Client/ UDP Server/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection

Modbus

Modbus RTU /ASCII转Modbus TCP

串口打包机制

时间和长度可设置;最大打包长度1460bytes

TCP Server连接

单串口支持最多8路TCP Client连接

TCP Client连接

单串口支持最多连接8路TCP Server

网络缓存

发送:16Kbyte;接收:16Kbyte

串口缓存

发送:2Kbyte;接收:2Kbyte

心跳包

支持TCP Keepalive机制,自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

HTTPD Client

支持

WebSocket Client

支持

RealCOM

支持集星、Moxa、康海等工作模式

MQTT

支持阿⾥MQTT云平台以及其他标准MQTT云平台

(中国移动OneNet、华为云、腾讯云、集星云)

数据加密

支持(DES/3DES/AES/RC2/RC4/RC5/BlowFish及多种填充方式)

SSL加密

支持(TLS1.0/TLS1.1/TLS1.2)

串口转发

支持(禁止、双向转发、单向转发、单向接收)

平均传输延时

<10ms

配套软件

网管配置工具、虚拟串口软件、CSView、CSViewPro

批量升级

支持(使用CSView实现批量升级功能)

批量配置

支持(使用CSView实现批量配置功能)

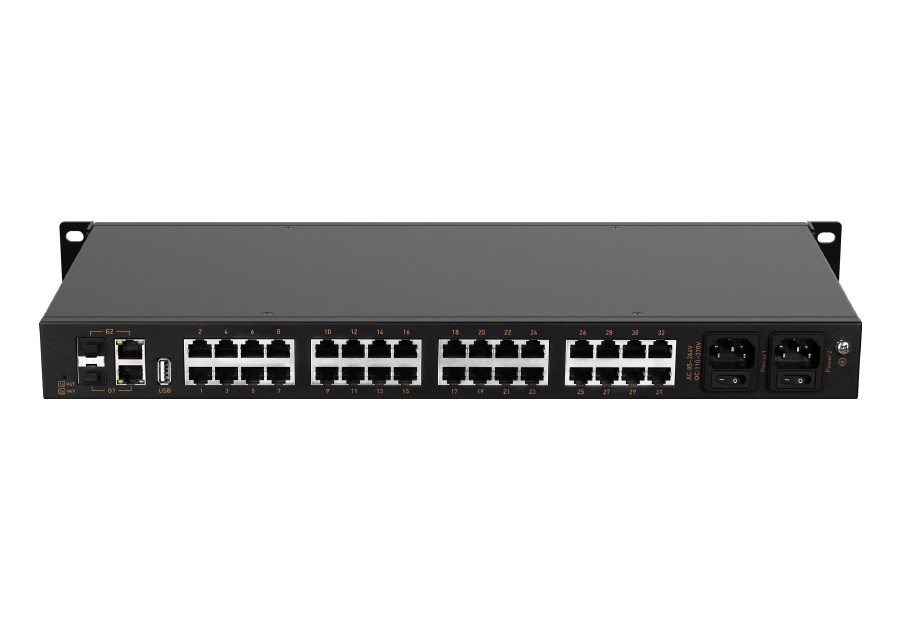

接口规格

千兆Combo

2路千兆Combo光电复用口,支持10/100/1000Base-T(X)自适应千兆RJ45电口或1000Base-X千兆SFP插槽可选,电口支持全/半双工、MDI/ MDI-X自适应

串口

串口类型:32路RS232/485/422

连接方式:RJ45

波特率:600bps-460800bps

数据位:7bit、8bit

停止位:1bit、2bit

校验位:None、Odd、Even

USB

1路Type-A USB 2.0接口,可用于存储日志

CONSOLE口

1路CONSOLE口,RS232信号RJ45口,用于设备调试与命令行配置

按键

支持一键重启与恢复出厂设置

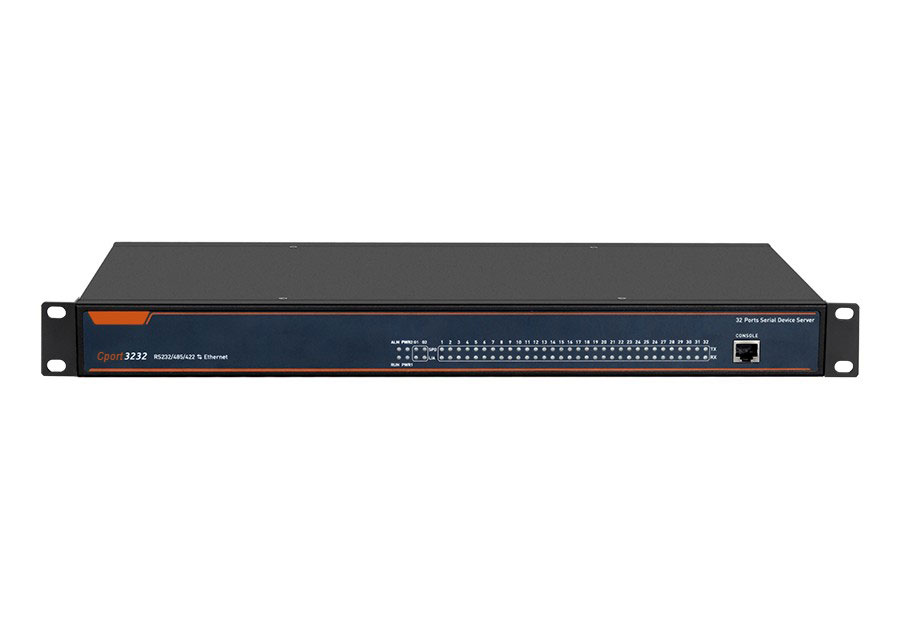

指示灯

电源指示灯、运行指示灯、告警指示灯、以太网接速率与连接/活动状态指示灯、串口发送与接收数据指示灯

电源参数

电源输入

AC 85~264V / DC 110~370V,双电源冗余

满载功耗

16.2W@AC220V

连接方式

带开关AC插座(品字型)

机械参数

物理尺寸

482.6×44×210 (mm)(含挂耳)

安装方式

标准19英寸1U机架式安装

机壳防护

IP40

重量

约2.9kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%(无凝露)

行业标准

EMC

IEC 61000-4-2(ESD):Level 4(接触放电±8kV,空气放电±15kV)

IEC 61000-4-5(Surge):Level 3( 电源:共模±2kV,差模±2kV;
                                                       RS232:共模±4kV;
                                                RS485/422:共模±4kV,差模±4kV;
                                                           网口:共模±6kV,差模±2kV)

IEC 61000-4-4(EFT):Level 4(电源:±4kV;网口、串口:±2kV)


型号版本资料
Cport3232 规格书V1.0

下载


标准型号

千兆Combo

RS232/485/422

电源范围

Cport3232-2AD220

2

32

双路AC 85~264V /
DC 110~370V
