CIR655R-W

5口百兆卡轨式4G无线工业路由器

·支持1路百兆WAN/ LAN复用口、4路百兆LAN口、1路RS485串口、1/2路4G天线接口可选、2路2.4GHz天线接口、1路双Nano SIM卡插槽

·支持4G蜂窝无线网络与WAN口有线网络互为备份，可实现无线、有线终端设备联网

·支持AP、Client或AP+Client等无线模式，可作为Wi-Fi热点、无线客户端或网桥，可实现无线终端设备接入

·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口

·支持DC 9~36V电源输入，防反接

·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+70℃严酷的工业环境中

市场价：￥ 0.00

价格：￥ 0.00

商品描述

5口百兆卡轨式4G无线工业路由器

·支持1路百兆WAN/ LAN复用口、4路百兆LAN口、1路RS485串口、1/2路4G天线接口可选、2路2.4GHz天线接口、1路双Nano SIM卡插槽

·支持4G蜂窝无线网络与WAN口有线网络互为备份，可实现无线、有线终端设备联网

·支持AP、Client或AP+Client等无线模式，可作为Wi-Fi热点、无线客户端或网桥，可实现无线终端设备接入

·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口

·支持DC 9~36V电源输入，防反接

·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+70℃严酷的工业环境中

产品介绍
CIR655R-W系列是专为工业通信网络应用而设计开发的5口百兆卡轨式4G无线工业路由器，支持LAN、WAN、WLAN、4G LTE等多网在线，智能切换多网备份，可实现串口、无线、有线终端设备联网。该产品提供1路百兆WAN/ LAN复用口、4路百兆LAN口、1路RS485串口、1/2路4G天线接口和2路2.4GHz天线接口等多种类型接口，支持1路DC 9~36V电源输入，采用标准DIN卡轨式安装方式，满足多种网络现场的需求。
产品支持WEB配置多种网管功能，如PPPoE拨号、DHCP服务器、4G网络、无线设置、IP/MAC绑定、静态路由、防火墙、VPN、串口转网络、网络诊断、SNMP、LLDP、云服务等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。支持按键一键重启或恢复出厂设置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温设计，无风扇外壳散热，支持-40℃~+70℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。

产品特点
l支持4G蜂窝无线网络、2.4G Wi-Fi无线网络与WAN口有线网络，支持多网备份
lWAN口支持DHCP协议、静态地址、PPPoE拨号等方式与外网连接，或作为LAN口与内网连接
lLAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置
l支持4G蜂窝网络，兼容2G/3G，支持三网通用、双卡单待、APN
l支持链路检查，周期性检查4G网络链路状态，进行链路恢复
lWLAN支持AP、Client或AP+Client等模式，可实现无线终端的接入、无线网络的访问或桥接
l支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析
l防火墙支持SYN-flood防御、端口映射、IP/MAC/DNS地址过滤、iptables指令自定义规则、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能
l日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控
l串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种串口转换模式，实现串口转以太网或Modbus RTU/ASCII协议
l支持花生壳内网穿透，可使用花生壳动态域名远程登录与管理设备
l支持动态DNS功能，可通过指定域名远程登录与管理设备
l支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、OpenVPN、GRE等隧道协议，服务器支持PPTP、L2TP和IPSec等隧道协议
l支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理
l支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l支持集星云平台管理，实现对设备的远程管理和现场网络状态的监控

软件功能

网管功能

支持流量统计、运行状态、网络状态、本机地址等状态信息

支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式

支持DHCP服务器、IP/MAC绑定

支持4G网络、双卡管理、APN、链路检查

支持无线AP模式、Client模式、AP+Client模式

支持静态路由

支持串口转网络、花生壳内网穿透、动态DNS、SNMP、LLDP、云服务

支持PPTP/L2TP/GRE/TUN/TAP协议VPN客户端

支持PPTP/L2TP/IPSec协议VPN服务器

防火墙

支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制

支持WAN/LAN口TCP/UDP端口映射

支持IP/MAC/域名过滤、iptables、DMZ、UPnP、IP/MAC/QoS限速

系统管理

支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包

支持时区、NTP客户端/服务器、管理端口、Crontab、远程/本地日志

支持用户权限管理，SSH访问

支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置

4G蜂窝网络

4G蜂窝网络	CIR655R-W	CIR655R-W-AU	CIR655R-W-AFX	CIR655R-W-EUX
网络制式	LTE-FDD、LTE-TDD、WCDMA、GSM/ EDGE
区域	中国/印度	拉丁美洲/澳大利亚/新西兰	北美	欧洲
工作频段
LTE-FDD	B1/3/5/8	B1/2/3/4/5/7/8/28/66	B2/4/5/12/13/14/66/71	B1/3/7/8/20/28A
LTE-TDD	B34/38/39/40/41	B40	—	B38/40/41
WCDMA	B1/5/8	B1/2/4/5/8	B2/4/5	B1/8
GSM/EDGE	B3/8	B2/3/5/8	—	B3/8
最大传输速率（理论值）
LTE-FDD (Mbps)	DL 150/ UL 50	DL 150/ UL 50	DL 150/ UL 50	DL 150/ UL 50
LTE-TDD (Mbps)	DL 130/ UL 30	DL 130/ UL 30	—	DL 130/ UL 30
HSPA+ (Mbps)	DL 21/ UL 5.76	DL 21/ UL 5.76	DL 42/ UL 5.76	DL 42/ UL 5.76
WCDMA (kbps)	DL/ UL 384	DL/ UL 384	DL/ UL 384	DL/ UL 384
EDGE (kbps)	DL/ UL 236.8	DL/ UL 236.8	—	DL 296/ UL 236.8
GPRS (kbps)	DL/ UL 85.6	DL/ UL 85.6	—	DL 107/ UL 85.6
最大发射功率
LTE-FDD	23dBm±2dB	23dBm±2dB	23dBm±2dB	23dBm±2dB
LTE-TDD	23dBm±2dB	23dBm±2dB	—	23dBm±2dB
WCDMA	24dBm+1/-3dB	24dBm+1/-3dB	24dBm+1/-3dB	24dBm+1/-3dB
PCS1900 (8-PSK)	—	26dBm±3dB	—	26dBm±3dB
DCS1800 (8-PSK)	26dBm±3dB	26dBm±3dB	—	26dBm±3dB
GSM900(8-PSK)	27dBm±3dB	27dBm±3dB	—	27dBm±3dB
GSM850(8-PSK)	—	27dBm±3dB	—	27dBm±3dB
PCS1900	—	30dBm±2dB	—	30dBm±2dB
DCS1800	30dBm±2dB	30dBm±2dB	—	30dBm±2dB
EGSM900	33dBm±2dB	33dBm ±2dB	—	33dBm±2dB
GSM850	—	33dBm ±2dB	—	33dBm±2dB

4G蜂窝网络	CIR655R-W	CIR655R-W-AU	CIR655R-W-AFX	CIR655R-W-EUX
接收灵敏度
LTE-FDD	-98.1dBm@B1 -97.1dBm@B3 -98.9dBm@B5 -97.4dBm@B8	-101dBm@B1 -100.2dBm@B2 -100.9dBm@B3 -101.1dBm@B4 -101.7dBm@B5 -99.9dBm@B7 -100.2dBm@B8 -102.4dBm@B28 -100dBm@B66	-100.5dBm@B2 (10MHz) -99.5dBm@B4 (10MHz) -100.5dBm@B5 (10MHz) -100.5dBm@B12 (10MHz) -100.7dBm@B13 (10MHz) -100.9dBm@B14 (10MHz) -99.6dBm@B66 (10 MHz) -100dBm@B71 (10 MHz)	-101.0dBm@B1 (10MHz) -99.5dBm@B3 (10MHz) -99.5dBm@B7 (10MHz) -100dBm@ B8 (10MHz) -101.5dBm@B20 (10MHz) -101dBm@B28A (10MHz)
LTE-TDD	-96.6dBm@B34 -96.7dBm@B38 -97.6dBm@B39 -97.4dBm@B40 -95dBm@B41	-101.3dBm@B40	—	-98.5dBm@ B38 (10MHz) -99.1dBm@ B40 (10MHz) -98.0dBm@B41 (10MHz)
WCDMA	-109.4dBm@B1 -109.7dBm@B5 -110.2dBm@B8	-109.2dBm@B1 -107.7dBm@B2 -109.2dBm@B4 -110.7dBm@B5 -110.2dBm@B8	-110.4dBm@B2 -110.6dBm@B4 -110.7dBm@B5	-111.0dBm@B1 -111.0dBm@B8
PCS1900	—	-107dBm	—
DCS1800	-109dBm	-106.8dBm	—	-109.0dBm
EGSM900	DCS1800	-109dBm	—	-109.0dBm
—GSM850	—	-109.3dBm

Wi-Fi射频参数

工作频段

2.4GHz（2.412GHz~2.484GHz）

最大发射功率

802.11b：17dBm~19dBm@11Mbps

802.11g：15dBm~18dBm@54Mbps

802.11n：15dBm~18dBm@MCS7 HT20/ 40

接收灵敏度

802.11b：-91.5dBm~-87.5dBm@11Mbps（PER＜8%）

802.11g：-78dBm~-74dBm@54Mbps（PER＜10%）

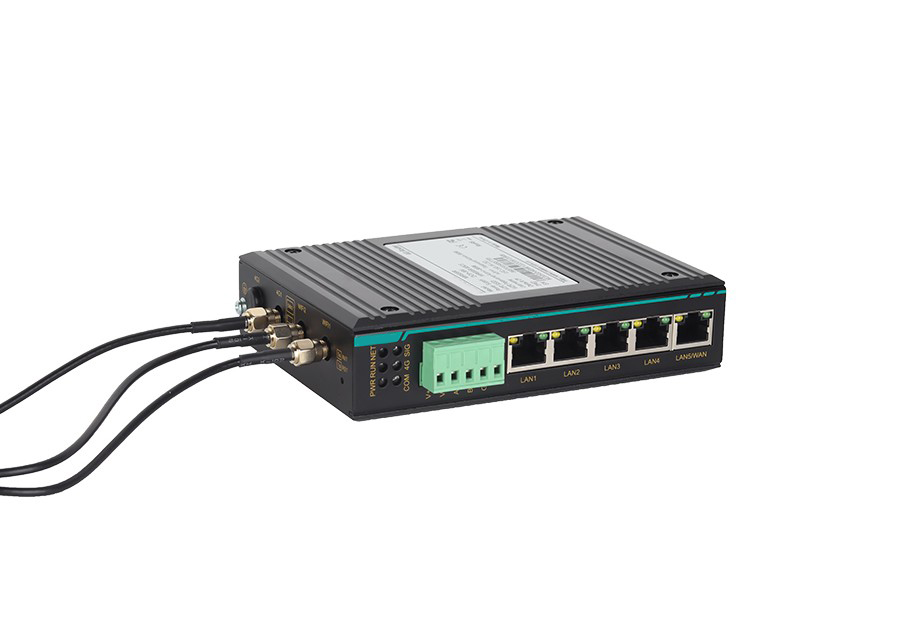

接口规格

百兆WAN

1路10/100Base-T(X)自适应百兆RJ45 WAN口（支持LAN模式），支持全/半双工、MDI/MDI-X自适应，支持1.5kV隔离保护

百兆LAN

4路10/100Base-T(X)自适应百兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应，支持1.5kV隔离保护

串口

1路RS485串口，采用5位5.08mm间距接线端子，串口占3位，支持300bps-230400bps波特率

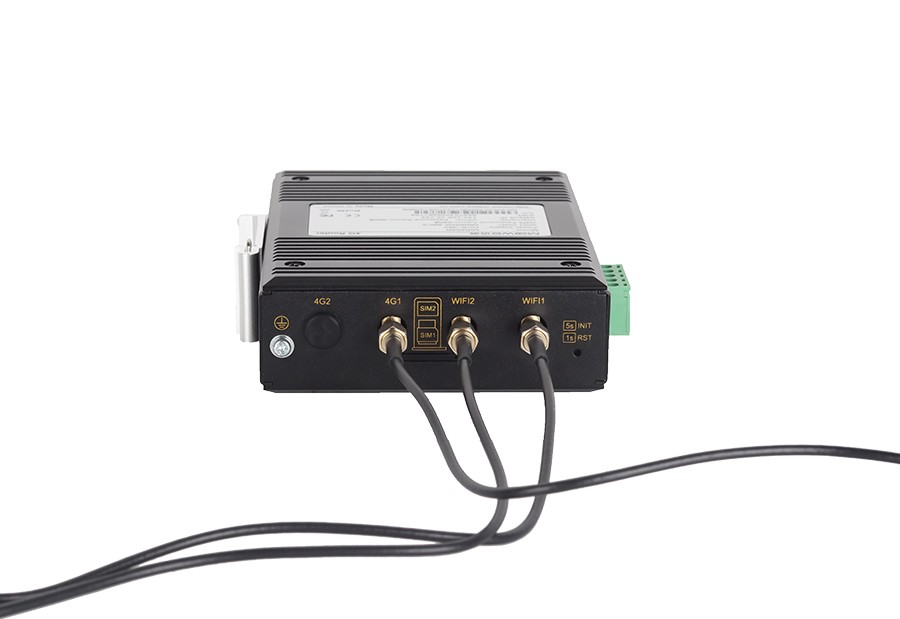

天线接口

3/4路SMA-K（外螺纹内孔）天线接口可选，其中1/2路用于连接4G蜂窝天线，2路用于2.4GHz Wi-Fi天线

SIM卡接口

1路双Nano SIM卡槽，双卡单待，支持移动/联通/电信4G、联通3G、移动/联通2G

按键

一键重启与恢复出厂设置

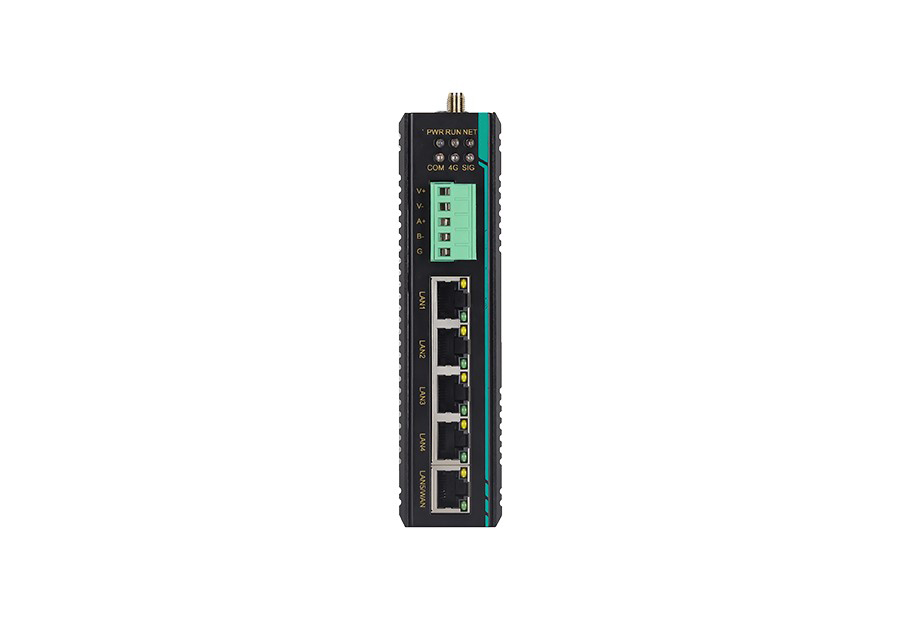

指示灯

电源指示灯、运行指示灯、网络指示灯、串口指示灯、4G指示灯、信号强度指示灯、电口速率和连接/活动指示灯

电源参数

电源输入

DC 9~36V

满载功耗

＜7W@DC24V

连接方式

5位5.08mm间距接线端子，电源占2位

电源保护

防反接

机械参数

外形尺寸

140×35×100(mm)（不含卡轨）

安装方式

35mm标准DIN卡轨式安装

机壳防护

IP40

重量

约0.5kg（不含天线）

工作环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±2kV；

网口：共模±4kV，差模±2kV；

串口：共模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV）

型号	版本	下载
CIR655R-W 规格书	V1.0	下载

标准型号	百兆WAN	百兆LAN	RS485	4G天线	2.4GHz天线	区域	电源范围
CIR655R-W	1	4	1	1	2	国内	DC 9~36V
CIR655R-W-AU	1	4	1	2	2	澳洲
CIR655R-W-AFX	1	4	1	2	2	北美
CIR655R-W-EUX	1	4	1	2	2	欧洲
