卡轨式4G工业LoRa网关

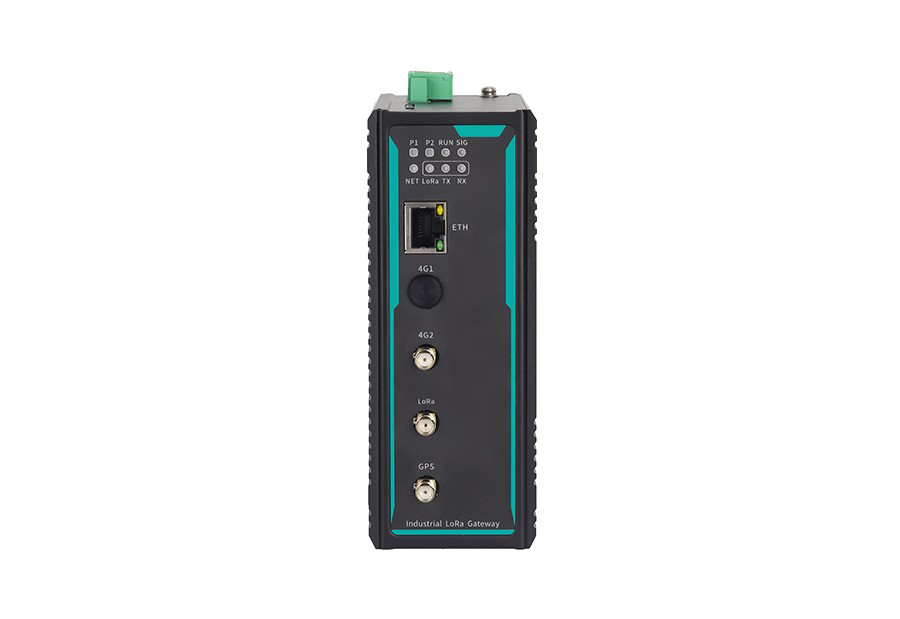

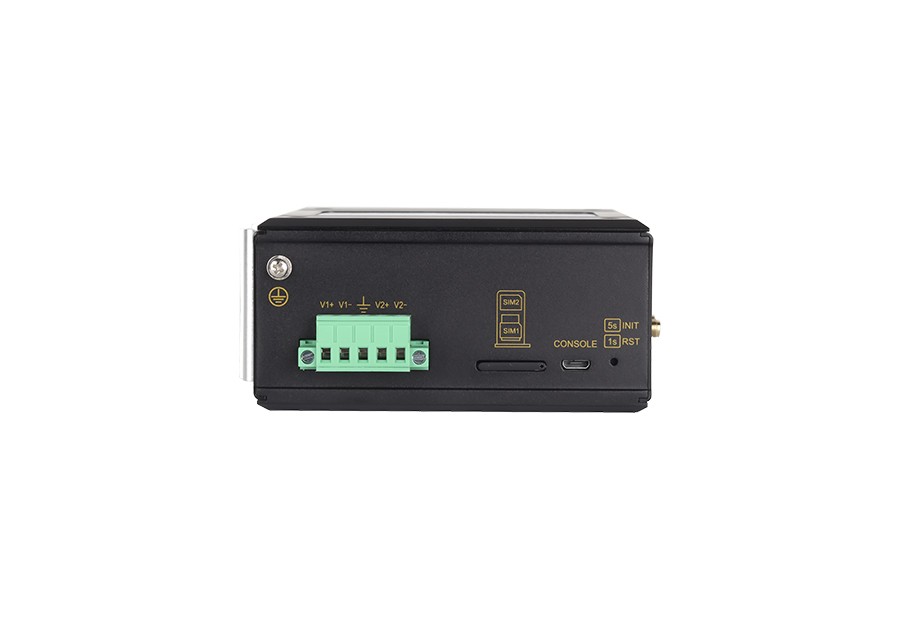

·支持1路百兆WAN口、1路4G天线接口、1路LoRa天线接口、1路GPS天线接口、1路双Nano SIM卡插槽
·支持LoRa调制与LoRaWAN网络协议，实现LoRaWAN终端节点与LoRaWAN服务器通信
·支持2G/3G/4G蜂窝无线网络与WAN口有线网络备份
·支持GPS/北斗精准定位与授时
·支持直流单/双电源输入，双输入支持电源冗余，输入电压DC 9~60V，支持无极性
·高强度铝合金外壳，IP40防护等级，无风机高效散热，使系统能可靠地工作在-40~75℃严酷而危险的工业环境中
产品介绍

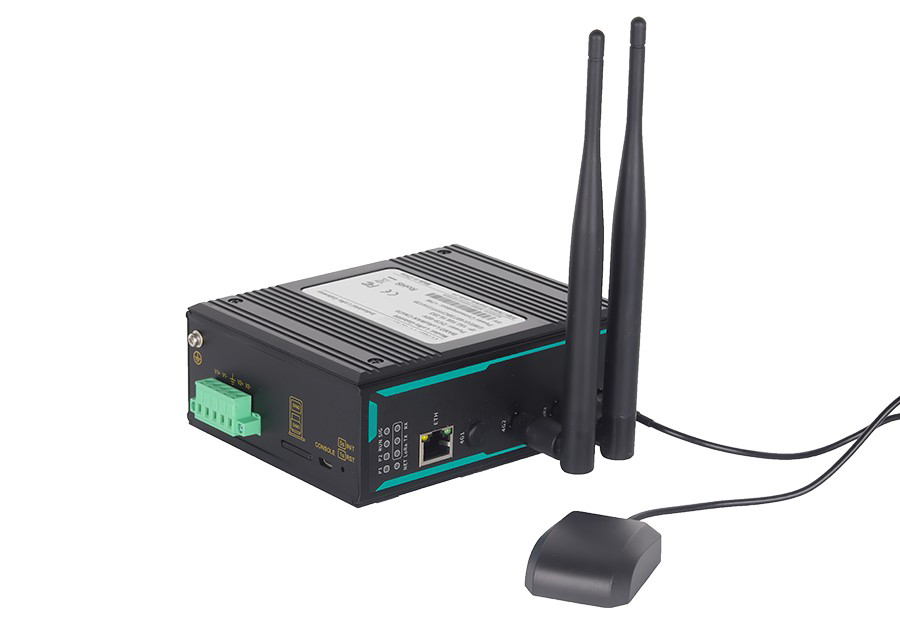

CLG600是一款导轨式4G工业LoRa网关，采用LoRa无线调制实现低功耗、远距离数据传输，对接入的LoRaWAN终端节点设备，通过4G或有线以太网方式传送到云端服务器等上行网络端；提供1路百兆WAN口、1路4G天线接口、1路LoRa天线接口、1路GPS天线接口和2路DC 9~60V电源输入，电源支持无极性；采用DIN导轨式安装方式，满足多种网络现场的需求。
产品支持WEB配置多种网管功能，如LoRa、WAN上网方式、4G网络、APN、链路检查、NTP、GPS定位、链路状态统计、LoRa上行/下行数据统计等；支持Ping、Traceroute、Nslookup、抓包等网络诊断方式；支持本地日志等级管理与日志下载，支持固件升级、密码修改、在线重启等系统管理。支持按键一键重启或恢复出厂设置。硬件采用宽温、宽压、无风扇设计，精选工业级元器件，支持-40~75℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求，可广泛适用于工业自动化、智能表计、智慧物流、智慧医疗、智慧农业、智慧城市等领域。
产品特点
l支持2G/3G/4G蜂窝网络与WAN口有线网络，支持双网备份
lWAN口支持DHCP协议、静态地址等方式与外网连接
l4G网络支持LTE-FDD和LTE-TDD，兼容2G/3G，支持三网通用、双卡单待、APN
l支持LoRaWAN协议基础类别Class A和功能类别Class C，可与LoRaWAN终端、服务器构建通讯系统
lLoRa信道支持CN470_Band0/1/2/3/4/5/6/7/8/9/10/11（Ch0-Ch95）可选
l支持CPU使用率、内存使用率、CPU温度、设备温度、LoRa信道、GPS定位等信息监控
l支持LoRa上行数据与下行数据统计，LTE、WAN有线、LoRa、GPS链路状态监控
l支持GPS/北斗定位与授时，提供精准定位与纳秒级时钟精度
l支持链路检查，周期性检查4G网络链路状态，进行链路恢复
l支持Ping、Traceroute、Nslookup、抓包，可进行网络诊断与故障分析
l支持NTP客户端，可进行时钟同步
l日志信息记录多种等级的进程信息，支持本地下载与定时保存
l支持在线重启、密码修改、固件升级等系统管理
| 软件功能 | |
网管功能 | 支持基本信息、LoRa参数、设备参数、GPS信息等设备信息 支持静态地址、DHCP上网方式，LoRa信道设置，NTP客户端 支持2G/3G/4G网络、双卡管理、APN、链路检查、恢复操作 支持链路状态信息、4G模块信息，LoRa上行数据、下行数据统计 支持Ping、Traceroute、Nslookup、抓取网络包 支持日志级别、定时保存，日志下载 支持刷写固件、密码修改、在线重启 |
LoRa物联网 | |
协议标准 | LoRaWAN（Class A、Class C） |
工作频段 | 470MHz~510MHz |
通信速率 | 250bps~5470bps（@125kHz） |
发射功率 | 17dBm（天线口不带天线23dBm Max） |
接收灵敏度 | SF7≤-126dBm、SF10≤-136dBm、SF12≤-140dBm |
工作模式 | 半双工 |
业务信道 | 8通道上行，1通道下行 |
数据回传 | WAN有线、2G/3G/4G蜂窝无线 |
传输距离 | 3km（测试环境：晴朗，城镇） |
4G蜂窝网络 | |
网络制式 | LTE-FDD、LTE-TDD、WCDMA、GSM/EDGE |
工作频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 WCDMA：B1/B5/B8 GSM/EDGE：B3/B8 |
最大传输速率 （理论值） | LTE-FDD：DL 150Mbps/ UL 50Mbps LTE-TDD：DL 130Mbps/ UL 30Mbps SUPA+：DL 21Mbps/ UL 5.76Mbps WCDMA：DL 384kbps/ UL 384kbps EDGE：DL 236.8kbps/ UL 236.8kbps GRPS：DL 85.6kbps/ UL 85.6kbps |
接口规格 | |
百兆电口 | 1路10/100Base-T(X)自适应百兆RJ45 WAN口，全/半双工、MDI/MDI-X自适应 |
天线接口 | 1路4G天线接口，采用SMA-K（外螺纹内孔） 1路LoRa天线接口，采用SMA-K（外螺纹内孔） 1路GPS天线接口，采用SMA-K（外螺纹内孔） |
SIM卡槽 | 2路Nano SIM卡槽，双卡单待，支持4G三网通、3G联通、2G移动/联通 |
CONSOLE | 1路CONSOLE口，符合USB2.0规范，采用Micro-B USB2.0插座 |
指示灯 | 电源指示灯、运行指示灯、4G信号强度指示灯、NET网络指示灯、LoRa指示灯、LoRa天线发送/接收指示灯、WAN接口指示灯 |
电源参数 | |
电源输入 | DC 9~60V，双电源冗余 |
满载功耗 | ＜5.8W@DC24V |
连接方式 | 5位5.08mm间距带锁扣接线端子 |
电源保护 | 无极性 |
机械参数 | |
外形尺寸 | 140×54×110(mm)（不含卡轨） |
安装方式 | 35mm标准DIN导轨式安装 |
机壳防护 | IP40 |
重量 | 约0.63kg（不含天线） |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 3 IEC 61000-4-4（EFT）：Level 4 |
型号 | 版本 | 下载 |
CLG600 规格书 | V1.0 |
| 标准型号 | 百兆WAN | 4G天线接口 | LoRa天线接口 | GPS天线接口 | 电源范围 |
CLG600 | 1 | 1 | 1 | 1 | 双路DC 9~60V |
