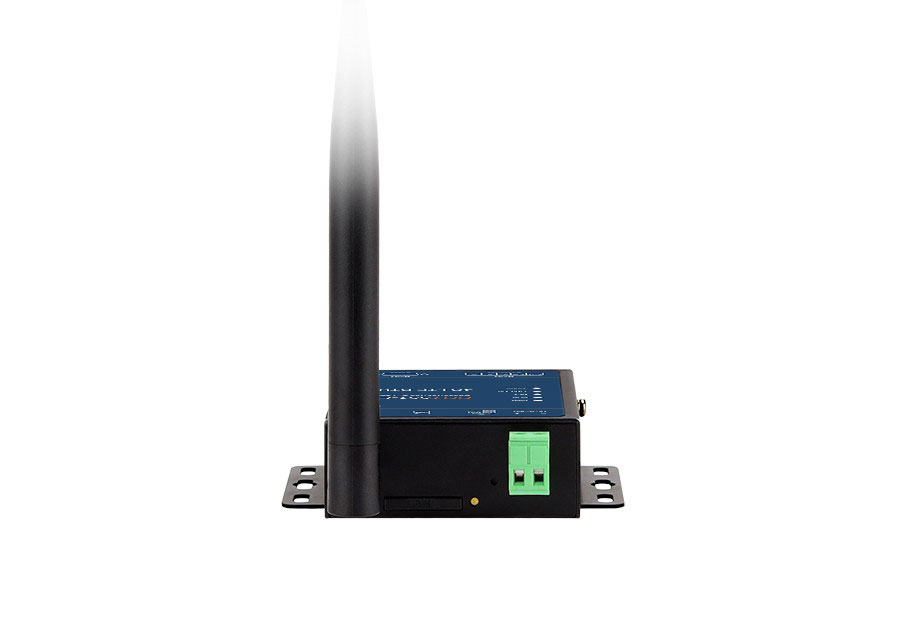

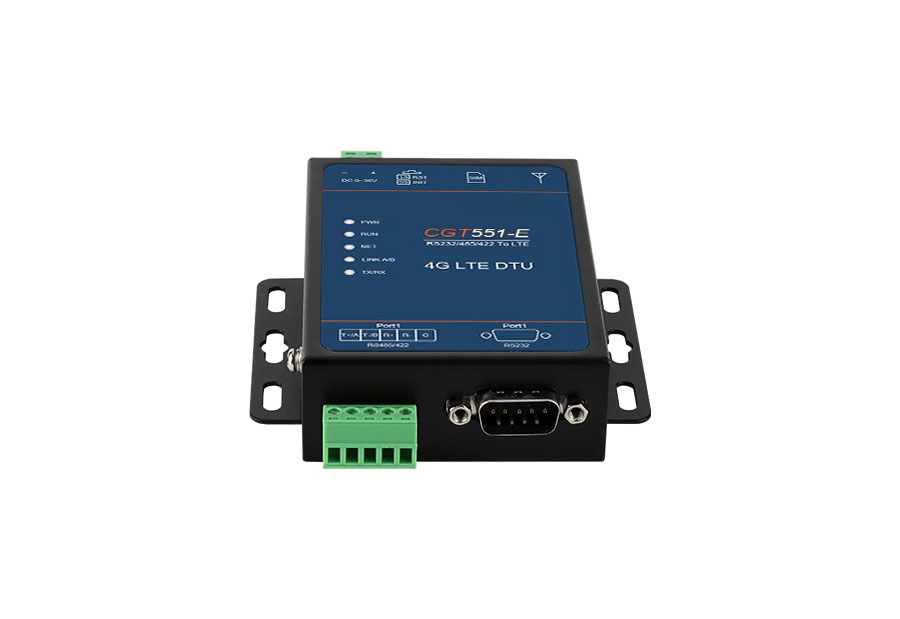

CGT551 系列
五模全网通4G工业无线DTU
·支持1路RS232/485/422接口转全网通4G无线信号（LTE Cat-4方案）
·支持上位机通过串口AT指令配置/查询设备参数
·支持通过集星云平台远程配置/查询设备参数
·支持多种工作模式：简单透传、阿里MQTT、中国移动OneNET MQTT协议、Modbus协议、DDP/DC协议
·简单透传工作模式支持TCP/UDP Server、TCP/UDP Client
·支持心跳包和注册包功能，类型为ICCID、IMEI、用户自定义数据等；用户自定义类型支持16进制和字符串
·支持网络断线自动重连功能
·支持网络接收数据超时断开重连功能
·外置独立硬件看门狗设计，杜绝死机
五模全网通4G工业无线DTU
·支持1路RS232/485/422接口转全网通4G无线信号（LTE Cat-4方案）
·支持上位机通过串口AT指令配置/查询设备参数
·支持通过集星云平台远程配置/查询设备参数
·支持多种工作模式：简单透传、阿里MQTT、中国移动OneNET MQTT协议、Modbus协议、DDP/DC协议
·简单透传工作模式支持TCP/UDP Server、TCP/UDP Client
·支持心跳包和注册包功能，类型为ICCID、IMEI、用户自定义数据等；用户自定义类型支持16进制和字符串
·支持网络断线自动重连功能
·支持网络接收数据超时断开重连功能
·外置独立硬件看门狗设计，杜绝死机
产品介绍
集星通信生产的CGT551系列工业无线4G DTU是一款基于移动、联通、电信网络的4G无线数据传输终端设备。为工业用户提供TCP/IP网络协议的无线数据传输通道，可提供全透明数据通道实现串口到网络的双向数据透明传输，实现现场RS232/485/422总线设备与中心控制系统间的无线数据通信。使工业通信更加顺畅、更加可靠、更加快速。满足客户为提高附加值应用而不断创新的需求。
集星通信的4G DTU提供宽范围的直流电源输入。在结构安装方面，CGT551系列工业4G DTU使用壁挂式安装；在核心器件上产品采用工业级品质设计方案，具备网络覆盖范围广、组网灵活快捷、运行成本低等诸多优点等，可用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展的必不可少的工业通信产品。
产品特点
l高性能工业通讯领域的嵌入式4G DTU，兼容工业现场的RS232/485/422总线，满足用户多样化的需求
l支持上位机通过串口AT指令配置/查询设备参数
l支持通过集星云平台配置/查询设备参数
l支持TCP/UDP Server、TCP/UDP Client
l支持SSL加密功能（仅固件V1.5.xx版本支持）
l支持ICMP探测、PPP层心跳、TCP/IP层心跳、ping功能（仅固件V2.0.xx及以上版本支持）
l支持2路Socket连接
lTCP/IP层网络心跳
l支持心跳包和注册包功能，类型为ICCID、IMEI、用户自定义数据等
l支持网络断线自动重连功能
l支持网络接收数据超时断开重连功能
l支持透明传输、集星云通讯协议、阿里MQTT、中国移动OnetNet MQTT、Modbus、DDP/DC
l支持RS232/485/422标准总线
l支持串口接收数据按长度和时间打包
l支持中英文短信功能
l支持FTP远程升级
| 软件功能 | ||
网络协议 | IPv4 | |
用户配置 | AT指令 | |
工作模式 | 简单透传、阿里MQTT、中国移动OneNET MQTT协议、Modbus、DDP/DC协议 | |
简单透传方式 | TCP / UDP Server、TCP / UDP Client | |
MQTT | 阿里MQTT/ 中国移动OneNet MQTT | |
短信 | 支持中英文短信 (MGT551不支持中国电信) | |
注册包/心跳包 | 类型为ICCID、IMEI、用户自定义数据等； 用户自定义数据类型支持16进制和字符串 | |
串口打包机制 | 时间和长度可设置，打包长度：1~1000字节，打包时间：10~60000ms （不同软件版本在打包机制上有所差别，具体可咨询我司客服人员） | |
网络缓存 | 发送：1Kbyte；接收：1Kbyte | |
串口缓存 | 发送：1Kbyte；接收：1Kbyte | |
远程配置 | 支持 | |
配套软件 | DTU配置工具 | |
4G蜂窝网络 | CGT551 | CGT551-E（欧洲版） |
工作频段 | LTE- FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 WCDMA: B1/B5/B8 GSM: 900/1800MHz | LTE-FDD: B1/B3/B7/B8/B20/B28A TDD: B38/B40/B41 WCDMA: B1/B8 GSM: 900/1800MHz |
接口规格 | ||
天线接口 | 1路天线接口，采用SMA-K（外螺纹内孔） | |
串口 | 串口类型：1路RS232/485/422 连接方式：RS485/422采用5位3.81mm间距接线端子，RS232采用DB9M 波特率：600bps~460800bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even | |
SIM卡 | 1路标准SIM卡槽 | |
按键 | 一键重启或恢复出厂设置按键 | |
指示灯 | 电源指示灯、运行指示灯、NET指示灯、LINK A/B指示灯、串口发送与接收数据指示灯 | |
电源参数 | ||
电源输入 | DC9~36V，防反接 | |
工作电流 | MGT551：平均68mA@DC12V，最大230mA@DC12V MGT551-E：平均60mA@DC12V，最大200mA@DC12V | |
连接方式 | 2位5.08mm间距接线端子 | |
机械参数 | ||
外形尺寸 | 96×90×26 (mm)（含挂耳） | |
安装方式 | 壁挂式安装 | |
机壳防护 | IP40 | |
工作环境 | ||
工作温度 | -40℃~+85℃ | |
存储温度 | -40℃~+85℃ | |
相对湿度 | 5%~95%（无凝露） | |
行业标准 | ||
EMC | IEC 61000-4-2（ESD）：接触放电±8kV，空气放电±15kV IEC 61000-4-5（Surge）：电源：共模±4kV，差模±2kV； RS485/422：共模±4kV，差模±2kV IEC 61000-4-4（EFT）：电源：±4kV；通信口：±2kV | |
型号 | 版本 | 下载 |
CGT551 系列 规格书 | V1.0 |
标准型号 | RS232/485/422 | 4G天线 | 电源范围 |
CGT551 | 1 | 1 | DC9~36V |
CGT551-E（欧洲版） | 1 | 1 |
