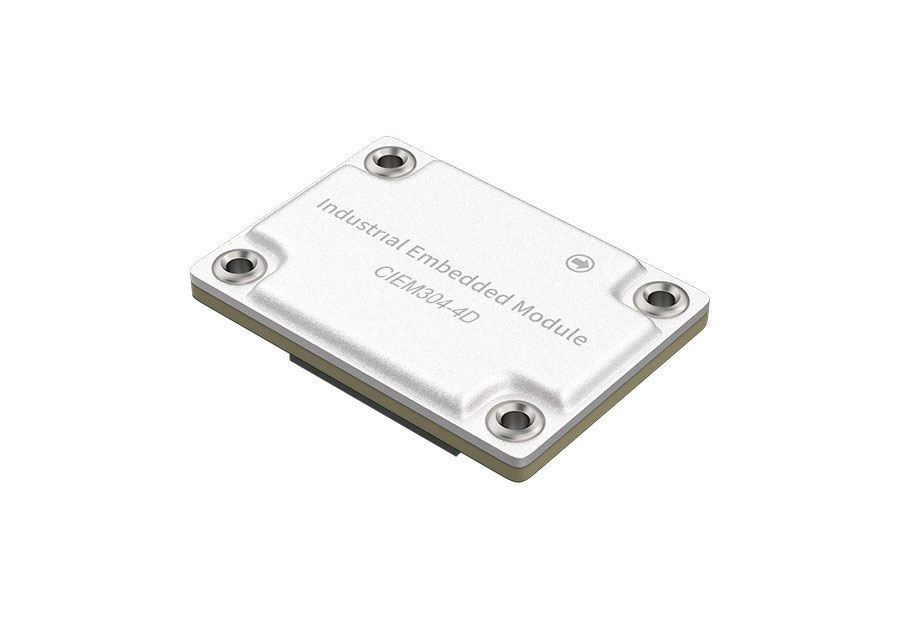

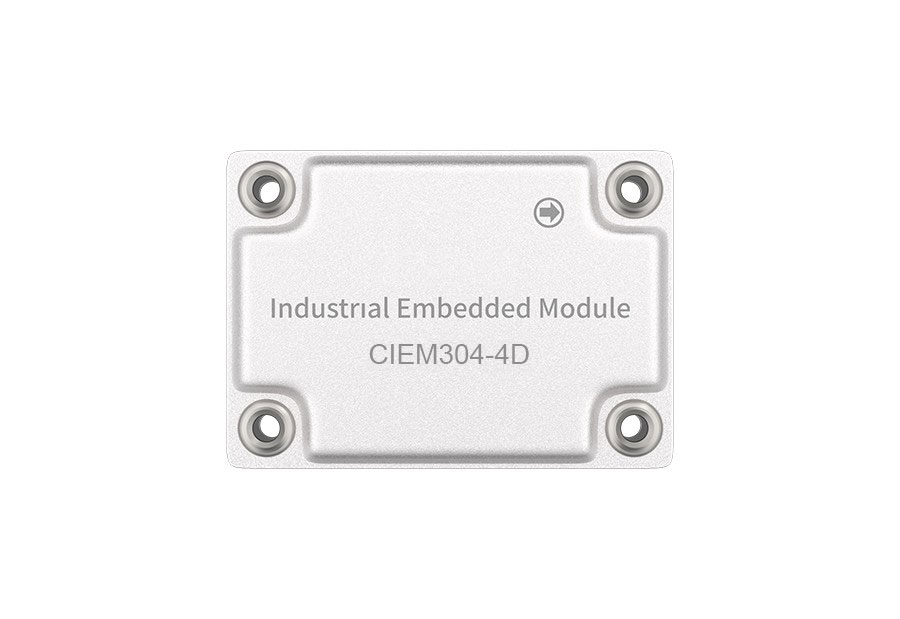

工业嵌入式串口/CAN服务器模块
· 支持1路百兆以太网接口，可选4路TTL串口，或2路TTL串口+2路TTL CAN口
· 支持串口、CAN终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket等协议，支持虚拟串口
· 支持CAN转串口，支持透明转换、透明带标识转换、格式转换、Modbus等转换方式
· 结构紧凑体积小巧，方便安装、维护与PCB制板
· 支持DC 3.3V（DC 3~3.6V）电源输入
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CIEM304系列是工业级嵌入式串口/CAN服务器模块，集成串口设备联网、CAN设备联网、Modbus网关、CAN中继和CAN转串口等多种功能于一体；支持1个百兆以太网接口，可选4个TTL串口，或2个TTL串口+2个TTL CAN口；采用嵌入式安装方式，满足多种工业总线或网络现场的需求。
产品支持WEB网管功能和多种网络协议，如IP、ARP、UDP、TCP、ICMP、HTTP、Modbus TCP、Modbus RTU/ASCII、HTTPD、WebSocket、RealCOM、RFC2217、DHCP Client、DNS等。CAN口或串口支持多种网络传输模式，如UDP、UDP Multicast、TCP Client/Server、Pair Connection Master/Slave、Modbus TCP/RTU/ASCII、Httpd Client、WebSocket Client等，支持CAN与串口接口转换，以及虚拟串口功能；支持串口/CAN口统计与网络日志信息。系统提供不同权限用户管理，支持在线重启、升级与恢复出厂设置。
产品支持硬件看门狗，以及复位、恢复出厂设置、指示灯等信号外引。硬件采用低功耗、宽温、模块化设计，结构紧凑体积小巧，贴片式排母易于安装与维护，可灵活制板自定义接口连接方式；精选工业级元器件，采用高性能低功耗处理器，支持-40℃~+85℃工作宽温，适用于各种严酷的现场环境。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。
产品特点
l CAN口支持UDP、UDP Multicast、TCP Client/Server、Pair Connection Master/Slave、Modbus TCP Slave、Relay Mode、CAN to Serial、Httpd Client、WebSocket Client等多种CAN转换模式，实现CAN转以太网、串口、CAN或Modbus TCP协议
l UDP、UDP Multicast：通过UDP协议可实现点对点、点对多或多对多通信，快速高效
l TCP Client/Server：通过TCP协议建立会话连接，TCP Client支持至多4路会话连接，TCP Server支持至多8路会话连接，数据传输可靠
l Pair Connection Master/Slave：设备可以成对使用，操作简单
l Modbus TCP Slave：支持Modbus TCP从站，同时支持至多8路Modbus TCP Master连接，支持Modbus RTU Over TCP/IP
l Relay Mode：CAN中继器，2路CAN口之间可相互转发数据
l CAN to Serial：CAN口与串口之间可进行数据转换，支持透明转换、透明带标识转换、格式转换、Modbus 转换，支持转换方向控制
l Httpd Client：支持HTTPD客户端，可与HTTPD服务器进行GET或POST操作
l WebSocket Client：支持WebSocket协议，可与WebSocket服务器进行双向通信
l CAN支持5kbps-1000kbps波特率可选，可自定义2.5kbps~1000kbps之间部分有效波特率
l CAN支持正常模式、回环模式和监听模式，可分别用于正常通信、总线测试和故障排查
l 支持CAN ID过滤，允许或禁止指定ID的标准帧或扩展帧进行数据传输
l 串口支持UDP、UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/CS、Pair Connection Master/Slave、Httpd Client、WebSocket Client、CAN to Serial等多种串口转换模式，实现串口转以太网、CAN或Modbus RTU/ASCII协议
l UDP、UDP Multicast：通过UDP协议可实现点对点、点对多或多对多通信，快速高效
l TCP Client/Server：通过TCP协议建立会话连接，TCP Client支持至多4路会话连接，TCP Server支持至多8路会话连接，支持RFC2217动态修改波特率等通信参数
l Pair Connection Master/Slave：设备可以成对使用，操作简单
l Modbus RTU/ASCII Master/Slave：支持Modbus RTU/ASCII主站或从站，实现Modbus TCP与Modbus RTU/ASCII协议转换，支持Modbus RTU/ASCII over TCP/IP
l RealCOM：支持虚拟串口功能，映射网络为本地COM，无缝连接，延长传输距离
l Httpd Client：支持HTTPD客户端，可与HTTPD服务器进行GET或POST操作
l WebSocket Client：支持WebSocket协议，可与WebSocket服务器进行双向通信
l 串口支持600bps-921600bps波特率可选
l 支持多种分包机制，实现CAN/串口转以太网，满足不同网络实时性需求
l 支持注册包与心跳包，实现连接验证与连接状态检测
l 支持串口与CAN口通信参数、工作模式、发送与接收帧数统计
l 支持网络地址静态配置或DHCP协议动态获取
l 支持普通用户、访客和管理员，不同权限用户管理
l 支持网络日志，通过服务器远程监控
l 支持CAN口、串口、设备在线重启，无数据设备自动重启
l 支持设备在线升级与恢复出厂设置
软件功能 | |
串口工作模式 | UDP、UDP Multicast、TCP Client、TCP Server、Modbus RTU Master、Modbus RTU Slave、Modbus ASCII Master、Modbus ASCII Slave、RealCOM_MCP、RealCOM_CCP、RealCOM_CS、Pair Connection Master、Pair Connection Slave、Httpd Client、WebSocket Client、CAN to Serial |
CAN口工作模式 （可选） | UDP、UDP Multicast、TCP Client、TCP Server、Pair Connection Master、Pair Connection Slave、Modbus TCP Slave、Relay Mode、CAN to Serial、Httpd Client、WebSocket Client |
系统管理 | DHCP Client、DNS 用户、访客和管理员账户管理 串口、CAN口统计，网络日志 CAN口、串口、设备重启，无数据设备重启 设备升级与恢复出厂设置 |
接口规格 | |
百兆以太网 | 1路10/100Base-T(X)自适应百兆以太网引脚，全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离，内置网络变压器 |
TTL串口 | 数量：2路或4路可选 类型：3.3V TTL串口，可外接串口芯片，扩展RS232/485/422串口 波特率：600bps-921600bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：无校验、奇校验、偶校验 |
TTL CAN口 （可选） | 数量：2路CAN总线接口（可选） 类型：3.3V TTL CAN口，可外接CAN收发芯片，扩展CAN总线接口 波特率：5kbps-1000kbps（自定义2.5kbps~1000kbps部分有效波特率） |
指示灯 | 支持运行RUN、网口Link/ACT、网口Speed、串口等指示灯引脚 |
电源参数 | |
电源输入 | DC 3.3V（DC 3~3.6V） |
功耗 | ＜0.7W@DC3.3V（满载） |
连接方式 | 2个1.27mm间距2*16P贴片排母（包含所有接口引脚） |
机械参数 | |
物理尺寸 | 45×32×9.9(mm) |
安装方式 | 嵌入式安装 |
重量 | 约15g |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CIEM304-4D 规格书 | V1.0 |
标准型号 | 百兆以太网 | TTL串口 | TTL CAN口 | 电源范围 |
CIEM304-4D | 1 | 4 | ‒ | DC 3.3V （DC 3~3.6V） |
CIEM304-2D-2C | 1 | 2 | 2 |
