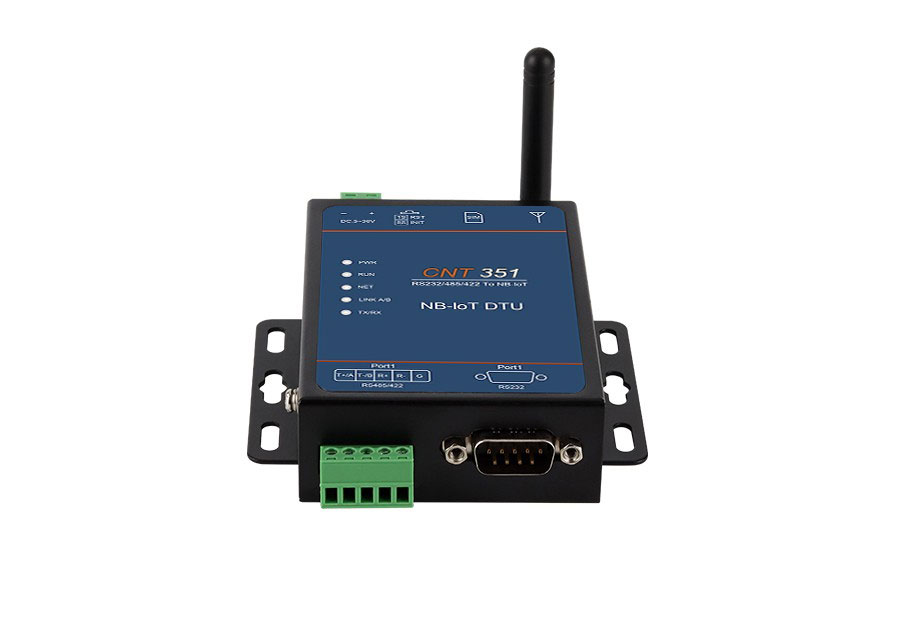

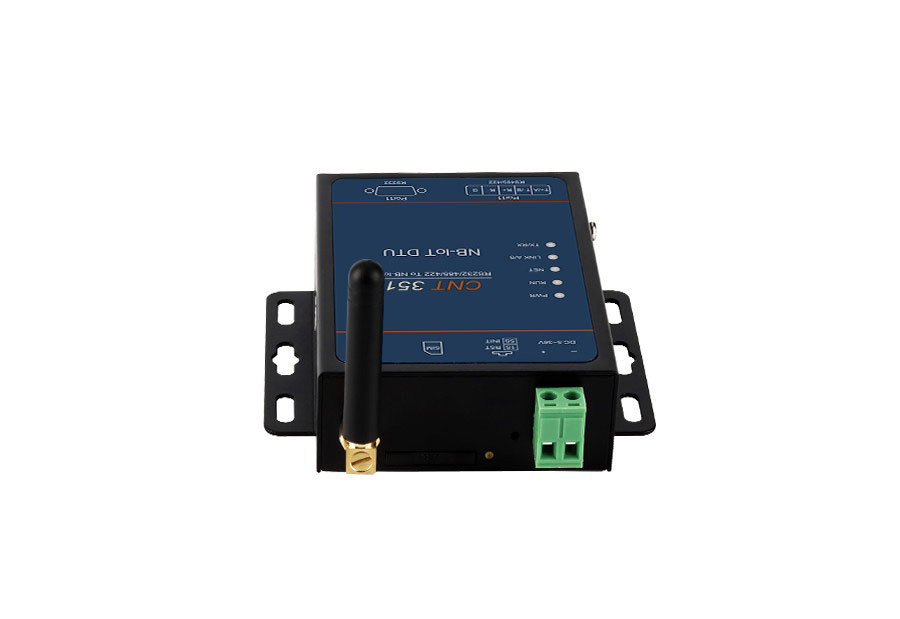

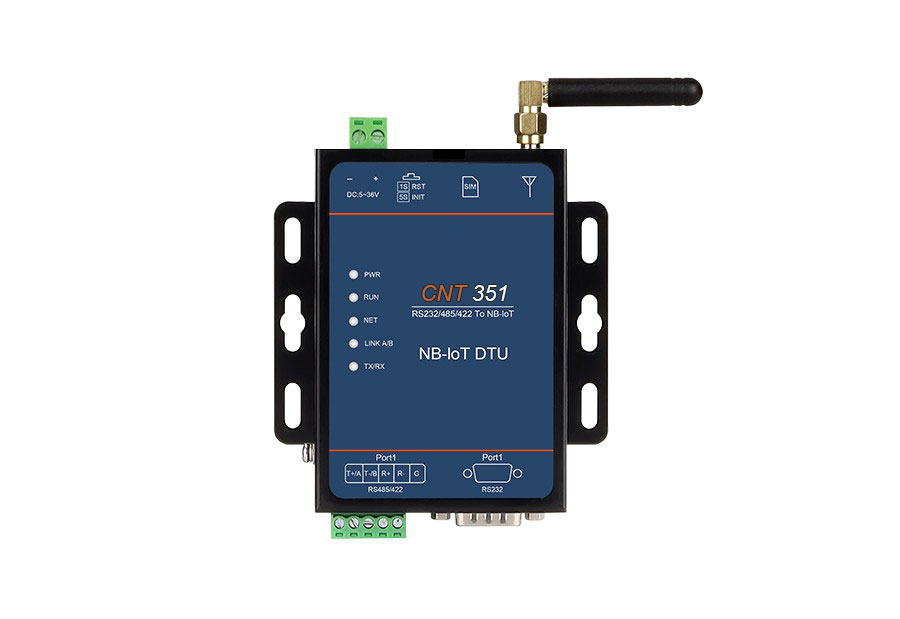

壁挂式NB-IoT工业无线数据传输终端
·高性能工业通讯领域的NB-IoT DTU，兼容工业现场的RS485/RS232/RS422总线，满足用户多样化的需求
·支持上位机通过串口AT指令配置/查询设备参数
·支持通过集星云平台配置/查询设备参数
·支持TCP Client，UDP Client
·支持2路Socket连接
·支持心跳包和注册包功能，类型为ICCID、IMEI、用户自定义数据等，支持网络断线自动重连功能
·支持透明传输，集星云通讯协议，阿里MQTT，中国移动OnetNet MQTT协议
·外置独立硬件看门狗设计，杜绝死机；PSM功能，满足用户低功耗的需求
产品介绍
集星通信生产的CNT351工业无线NB-IoT是一款基于移动、联通、电信NB-IoT网络的无线数据传输终端设备。为工业用户提供TCP/IP网络协议的无线数据传输通道，可提供全透明数据通道实现串口到网络的双向数据透明传输，实现现场RS232/485/422总线设备与中心控制系统间的无线数据通信。使工业通信更加顺畅、更加可靠、更加快速。满足客户为提高附加值应用而不断创新的需求。
集星通信的CNT351提供宽范围的直流电源输入。在结构安装方面，CNT351工业NB-IoT使用壁挂式安装；在核心器件上产品采用工业级品质设计方案，具备网络覆盖范围广、组网灵活快捷、运行成本低等诸多优点等，可用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展的必不可少的工业通信产品。
产品特点
l 高性能工业通讯领域的NB-IoT DTU，兼容工业现场的RS232/485/422总线，满足用户多样化的需求
l 支持上位机通过串口AT指令配置/查询设备参数
l 支持通过迈集星平台配置/查询设备参数
l 支持TCP Client，UDP Client
l 支持2路Socket连接
l 支持心跳包和注册包功能，类型为ICCID、IMEI、用户自定义数据等
l 支持网络断线自动重连功能
l 支持网络接收数据超时断开重连功能
l 支持透明传输，集星云通讯协议，阿里MQTT，中国移动OnetNet MQTT协议
l 支持RS232/485/422标准总线
l 支持串口接收数据按长度和时间打包
软件功能 | |
网络协议 | IPv4 |
用户配置 | AT指令 |
工作模式 | 简单透传、阿里MQTT、中国移动OneNET MQTT协议 |
简单透传方式 | TCPClient / UDP Client |
MQTT | 阿里MQTT/ 中国移动OneNet MQTT（电信卡不支持） |
PSM | 支持 |
注册包/心跳包 | 类型为ICCID、IMEI、用户自定义数据等； 用户自定义数据类型支持16进制和字符串 |
串口打包机制 | 时间和长度可设置，打包长度：1~1000字节，打包时间：10~60000ms （不同软件版本在打包机制上有所差别，具体可咨询我司客服人员） |
网络缓存 | 发送：1Kbyte；接收：1Kbyte |
串口缓存 | 发送：1Kbyte；接收：1Kbyte |
远程配置 | 支持 |
配套软件 | DTU配置工具 |
NB-IoT物联网 | |
工作频段 | B3@H-FDD: 1800MHz B8@H-FDD: 900MHz B5@H-FDD: 850MHz |
接口规格 | |
天线接口 | 1路天线接口，采用SMA-K（外螺纹内孔） |
串口 | 串口类型：1路RS232/485/422 连接方式：RS485/422采用5位3.81mm间距接线端子，RS232采用DB9M 波特率：600bps~460800bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even |
SIM卡 | 1路标准SIM卡槽 |
按键 | 一键重启或恢复出厂设置按键 |
指示灯 | 电源指示灯、运行指示灯、NET指示灯、LINK A/B指示灯、串口发送与接收数据指示灯 |
电源参数 | |
电源输入 | DC5~36V，防反接 |
工作电流 | 平均16mA@DC12V，最大143mA@DC12V |
连接方式 | 2位5.08mm间距接线端子 |
机械参数 | |
外形尺寸 | 96×90×26 (mm)（含挂耳） |
安装方式 | 壁挂式安装 |
机壳防护 | IP40 |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：接触放电±6kV，空气放电±15kV IEC 61000-4-5（Surge）：电源：共模±4kV，差模±2kV； RS485/422：共模±4kV，差模±2kV IEC 61000-4-4（EFT）：电源：±4kV；通信 口：±2kV |
型号 | 版本 | 下载 |
CNT351 规格书 | V1.1 |
标准型号 | RS232/485/422 | NB-IoT天线 | 电源范围 |
CNT351 | 1 | 1 | DC5~36V |
