9口二层百兆壁挂式工业以太网交换机
·支持9路百兆电口，为用户提供灵活的组网方式
·采用GX12连接方式，保证连接的紧密性和牢固性
·支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
·支持DC9~60V电源输入
·高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
产品介绍
CT2209-M12是集星通信的二层百兆非网管型壁挂式工业以太网交换机，支持9个百兆电口，采用GX12连接方式，满足轨道交通行业标准的要求，保证连接的紧密性和牢固性，适用于具有强烈震动的场景。该产品主要用于即插即用的简单应用方式，每个百兆电口具有10/100M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件，壁挂式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 3.2Gbps |
缓存大小 | 2Mbit |
MAC地址表 | 8K |
接口规格 | |
百兆电口 | 9路10/100Base-T(X)自适应百兆电口，采用GX12（6-Pin Male）接口，支持全/半双工、MDI/MDI-X自适应 |

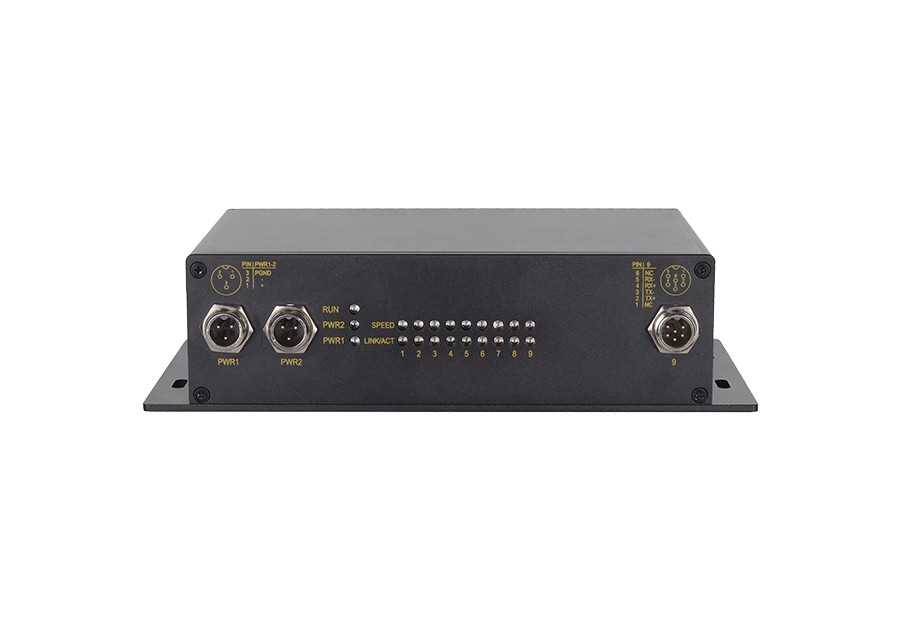

指示灯 | 电源指示灯、运行指示灯、速率指示灯、接口指示灯 |
电源参数 | |
电源输入 | DC9~60V，双输入 |
满载功耗 | ＜1W@DC24V |
连接方式 | GX12（3-Pin Male）接口 |
机械参数 | |
外形尺寸 | 195×104×50.5(mm) |
安装方式 | 壁挂式安装 |
机壳防护 | IP40 |
重量 | 约0.63kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 3 IEC 61000-4-5（Surge）：Level 3 IEC 61000-4-4（EFT）：Level 3 |
| 型号 | 版本 | 资料 |
| CTS2209-M12-DC24 规格书 | V1.0 | 下载 |
标准型号 | 百兆电口 | 电源范围 |
CTS2209-M12-DC24 | 9 | DC9~60V |
