Cgate3204 系列
4路RS232或RS485转2路以太网Modbus工业智能网关
·支持4路RS232或RS485串口转2路10/100Base-T(X)自适应以太网接口，能满足各种工业现场需求
·支持Modbus RTU/ASCII与Modbus TCP协议之间的转换
·支持Modbus RTU/ASCII Over TCP透传
·支持Modbus从机预读取，单口自动学习至多256条RTU或128条ASCII指令，预先读取数据以实现快速响应
·支持Modbus地址映射，将单个读/写指令与多个地址的读/写指令进行映射，实现单个指令进行批量读/写
·支持串口转发，实现串口与其它串口之间数据透明传输，提供单向转发/接收、双向转发方向控制
·支持JSON功能，可将采集的Modbus从站设备数据转化为JSON格式上送到服务端
·支持DC 9~60V双电源冗余输入，支持无极性
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
4路RS232或RS485转2路以太网Modbus工业智能网关
·支持4路RS232或RS485串口转2路10/100Base-T(X)自适应以太网接口，能满足各种工业现场需求
·支持Modbus RTU/ASCII与Modbus TCP协议之间的转换
·支持Modbus RTU/ASCII Over TCP透传
·支持Modbus从机预读取，单口自动学习至多256条RTU或128条ASCII指令，预先读取数据以实现快速响应
·支持Modbus地址映射，将单个读/写指令与多个地址的读/写指令进行映射，实现单个指令进行批量读/写
·支持串口转发，实现串口与其它串口之间数据透明传输，提供单向转发/接收、双向转发方向控制
·支持JSON功能，可将采集的Modbus从站设备数据转化为JSON格式上送到服务端
·支持DC 9~60V双电源冗余输入，支持无极性
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
产品介绍

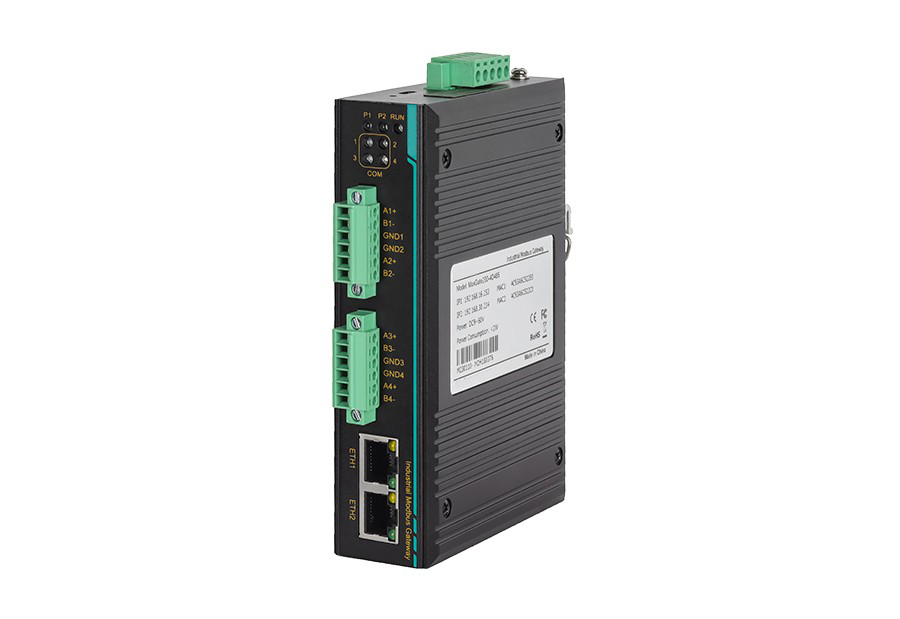

Cgate3204系列是一款带4路串口的双网口卡轨式工业Modbus网关，支持串口转UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，可实现Modbus RTU/ASCII与Modbus TCP协议之间的转换。该产品提供2路百兆电口和4路RS232或RS485串口可选，支持DC 9~60V双电源冗余输入，电源连接无极性，采用标准DIN卡轨式安装方式，满足多种网络现场的需求。
产品支持WEB配置多种网管功能，如串口/网络工作模式、串口转发、网卡模式、DNS、访问控制、IP/MAC过滤、日志管理、邮件告警、SNMP告警、串口重启、系统管理等；支持Modbus RTU Master/Slave、Modbus ASCII Master/Slave、UDP、TCP Client/Server、UDP Multicast、RealCOM_MCP/CCP/MW、Pair Connection Master/Slave、HTTPD Client、WebSocket Client、MQTT等多种转换模式，实现串口转以太网或Modbus TCP协议。支持按键一键重启或恢复出厂设置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温宽压设计，无风扇外壳散热，支持-40℃~+85℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
产品特点
l 高性能CPU处理能力，Cortex-A7内核，运行频率高达800MHz
l 双网口可配置为两个独立的网段或者级联端口
l 串口支持300bps-460800bps波特率可选
l 支持UDP、UDP Multicast模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效
l 支持TCP Client/Server模式，通过TCP协议建立会话连接，TCP Client支持至多16路会话连接，TCP Server支持至多32路会话连接，支持RFC2217指令动态修改串口波特率等通信参数
l 支持Pair Connection Master/Slave模式，设备可以成对使用，操作简单
l 支持Modbus RTU/ASCII Master/Slave模式，实现Modbus TCP与Modbus RTU/ASCII协议转换
l 支持RealCOM_MCP/CCP/MW模式，映射网络为本地COM，无缝连接
l 支持HTTPD Client模式，可与HTTPD服务器进行GET或POST操作
l 支持WebSocket Client模式，可与WebSocket服务器进行双向通信
l 支持多种分包机制，根据数据长度或时间将串口数据转换为以太网数据包，满足不同网络实时性需求
l 支持帧头帧尾模式，串口可根据帧的起始字节与结束字节对数据帧进行过滤
l 支持注册包与心跳包，实现连接验证与连接状态检测
l 支持Modbus虚拟ID，将Modbus从机真实ID映射为虚拟ID进行数据通信，避免从机ID重复
l 支持DES/ 3DES/ AES/ RC2/ RC4/ RC5/ BlowFish等多种数据加密算法，保证数据的安全性
l 支持SSL (TLS1.0/1.1/1.2) 连接加密，单向/双向证书验证，保证连接的安全性
l 支持HTTP/ HTTPS/ SSH/ TELNET访问控制，与IP/ MAC地址过滤
l 支持设备重启、登录事件、配置改变、密码改变等事件告警，支持邮件与SNMP告警方式
l 支持串口通信参数、工作模式、发送与接收帧数统计
l 支持日志本地存储、网络存储与串口日志输出
l 支持串口/设备重启、恢复出厂设置、设备升级与NTP客户端
| 软件功能 | |
网络协议 | IP、TCP、UDP、DNS、ARP、SNMP Trap、SSH、ICMP、HTTP、HTTPS、DHCP Client、RFC2217、NTP、SMTP、TELENT |
IP获取方式 | 静态IP / DHCP |
域名解析 | 支持 |
用户配置 | 网页配置/CONSOLE口简单的网络参数配置 |
简单透传方式 | UDP/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection |
Modbus | Modbus RTU /ASCII转Modbus TCP |
串口打包机制 | 时间和长度可设置；最大打包长度1460bytes |
数据加密 | DES/3DES/AES/RC2/RC4/RC5/BlowFish |
SSL加密 | TLS1.0/TLS1.1/TLS1.2 |
TCP Server连接 | 单串口支持最多32路TCP Client连接 |
TCP Client连接 | 单串口支持最多连接16路TCP Server |
网络缓存 | 发送：16Kbyte；接收：16Kbyte |
串口缓存 | 发送：16Kbyte；接收：16Kbyte |
心跳包 | 支持TCP Keepalive机制，自定义心跳包内容 |
注册包 | 自定义注册包内容 |
RFC2217 | 支持 |
串口转发 | 用户可以选择当前串口与其它串⼝之间的数据转发规则 |
Modbus地址映射 | 此功能仅在Modbus RTU Slave和Modbus ASCII Slave模式下生效，且与Modbus从机预读取和Modbus从机地址映射功能互斥 |
HTTPD Client | 支持 |
WebSocket Client | 支持 |
MQTT | 支持 |
JSON | HTTPD Client、WebSocket Client、MQTT模式下支持JSON功能 |
RealCOM | 支持集星、Moxa、康海等工作模式 |
平均传输延时 | <10ms |
配套软件 | 网管配置工具、虚拟串口软件、CSView、MaxView |
接口规格 | |
百兆以太网 | 2路10/100Base-T(X)自适应百兆RJ45口，支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离保护 |
串口 | 串口类型：4路RS232或RS485可选 连接方式：6位3.81mm间距带锁扣接线端子 波特率：300bps-460800bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even 串口隔离：2kVAC/3kVDC隔离保护 |
CONSOLE口 | 1路CONSOLE口，符合USB2.0规范，采用Micro-B USB2.0插座 |
按键 | 一键重启或恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、以太网接口SPEED / LINK指示灯、串口指示灯 |
电源参数 | |
电源输入 | DC 9~60V，双电源冗余 |
满载功耗 | ＜2W@DC24V（RS232）、＜1.8W@DC24V（RS485） |

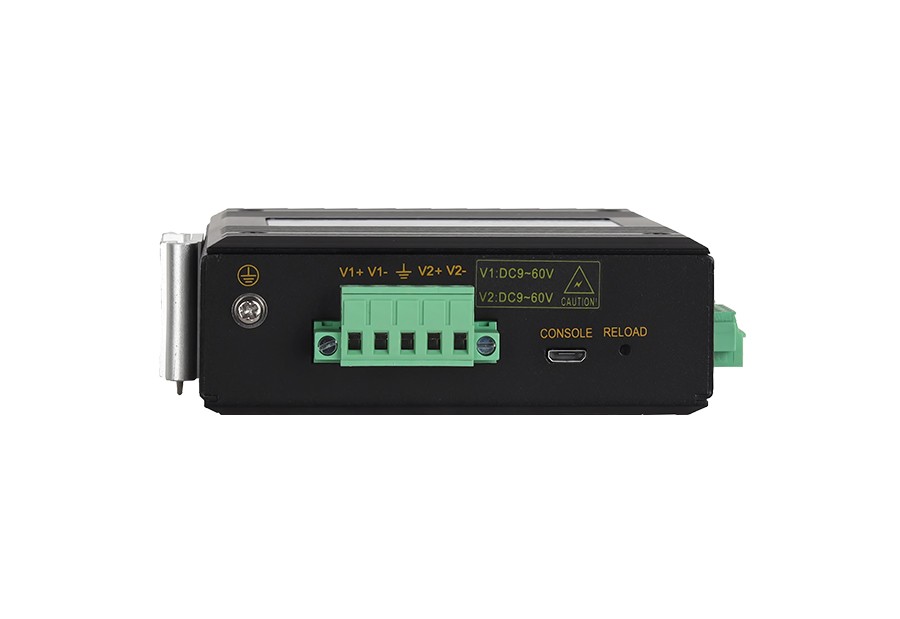

连接方式 | 5位5.08mm间距带锁扣接线端子 |
电源保护 | 无极性 |
机械参数 | |
外形尺寸 | 140×35×100 (mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.45kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：接触放电±8kV，空气放电±15kV IEC 61000-4-5（Surge）： 电源：共模±4kV，差模±2kV； RS485：共模±4kV，差模±2kV； 网口：共模±6kV，差模±2kV IEC 61000-4-4（EFT）：电源：±4kV；通信口：±2kV |
型号 | 版本 | 下载 |
Cgate3204 规格书 | V1.1 |
标准型号 | 百兆电口 | RS232 | RS485 | 电源范围 |
Cgate3204-4D232 | 2 | 4 | / | 双路DC9~60V |
Cgate3204-4D485 | 2 | / | 4 |
