RS232转RS485/422接口总线转换器
· 支持1路RS232串口转1路RS485/422串口
· 支持透明传输，波特率自适应，至高38400bps/ 57600bps/ 115200bps波特率可选
· 独有串口保护电路，可带电热插拔
· 支持RS485数据流方向自动控制，64/128节点轮询
· 配一体化工业接线端子，带终端电阻
· 支持有源或无源可选，可通过串口取电，无需外供电源
· 支持静电防护与雷击防护，可选光电隔离保护
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CSE485-A/B/C/D/E/F系列接口转换器是能实现RS232接口转RS485/422接口总线转换器设备，能够实现串口之间的数据双向转换，转换器可以自动侦测串口波特率，提供了便捷的使用优势，即使设备的波特率发生变化，数据流可以通过转换器进行传输而不会丢失。采用I/O电路自动控制数据流方向，从而不需要握手信号跳线设置，确保符合现有的通信软件和接口硬件。可以带电热插拔，具有良好的耐高温低温特性，-40℃~+85℃温度环境下也能稳定运行。硬件采用无风扇、低功耗、宽温设计，可广泛用于考勤、门禁、云台控制、售饭和停车场等室内外系统中。
型号 | CSE485-A | CSE485-B | CSE485-C | CSE485-D | CSE485-E | CSE485-F |
串口 | 1路RS232 DB9F | |||||
1路RS485 DBM/ 4位端子 | 1路RS485/422 DBM/ 6位端子 | 1路RS485 DBM/ 4位端子 | ||||
波特率bps | 300~115200 | 300~38400 | 300~115200 | 300~38400 | 300~57600 | |
传输距离 | RS485/ RS422：1.2km（19.2kbps） | |||||
节点数 | RS485/ RS422：至多128节点 | RS485/ RS422：至多64节点 | ||||
终端电阻 | RS485/ RS422：120Ω（跳线帽设置） | |||||
电源输入 | 无源 | DC5V | 无源 | DC5V | 无源 | |
工作电流 | ＜10mA | ＜15mA | ＜10mA | ＜15mA | ＜10mA | |
外形尺寸 | 87×33×17（mm） | 89×33×17（mm） | 87×33×17（mm） | |||
重量 | 36g（带端子） | 38g（带端子） | 36g（带端子） | |||
工作温度 | -40℃~+85℃ | |||||
静电保护 | 15kV | |||||
雷电防护 | 600W/ms | 1200W/ms | 600W/ms | |||
光电隔离 | / | 2.5kV | / | 2.5kV | ||
| 型号 | 版本 | 资料 |
| CSE485-A/B/C/D/E/F 规格书 | V1.0 | 下载 |
标准型号 | 转换模式 | 传输速率 | 隔离保护 | 电源 |

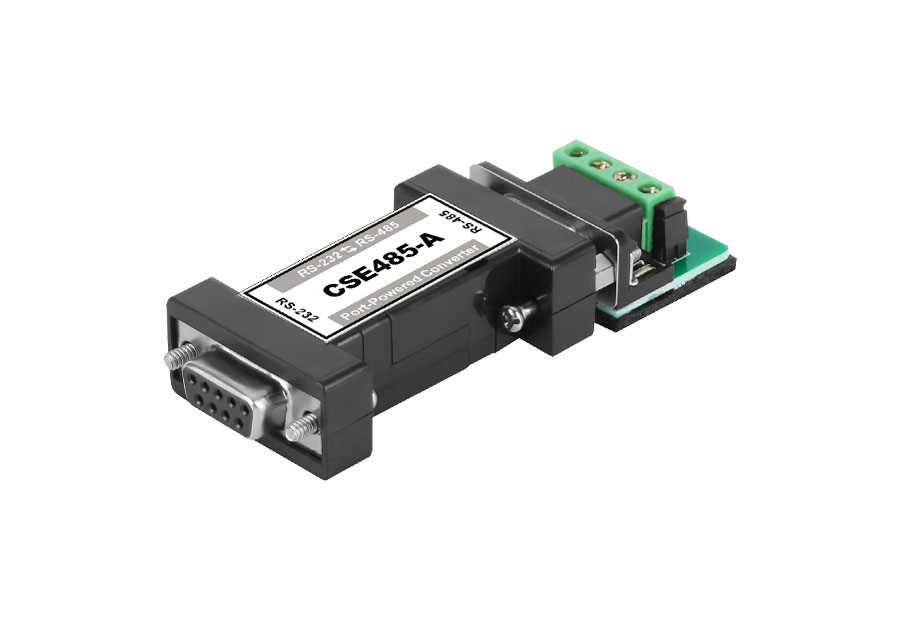

CSE485-A | RS232到RS485 | 300bps~115.2kbps | 非隔离 | 串口取电 |

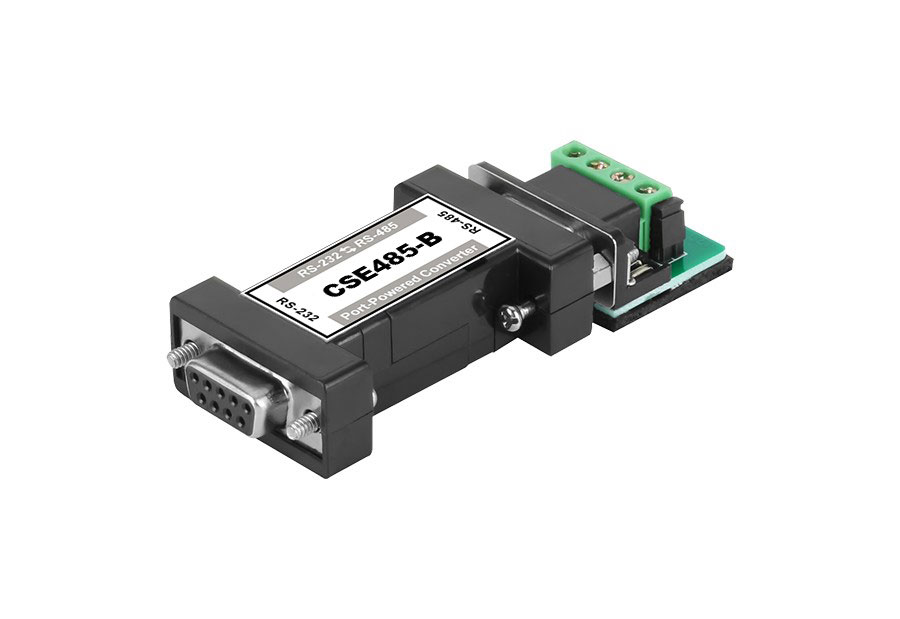

CSE485-B | RS232到RS485 | 300bps~38.4kbps | 带隔离 | 外供DC5V |

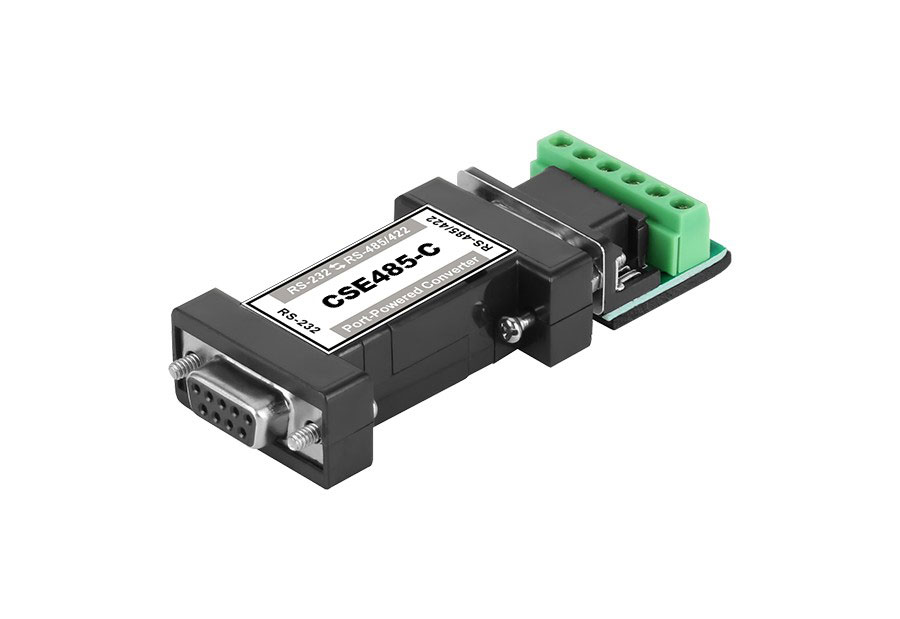

CSE485-C | RS232到RS485/422 | 300bps~115.2kbps | 非隔离 | 串口取电 |

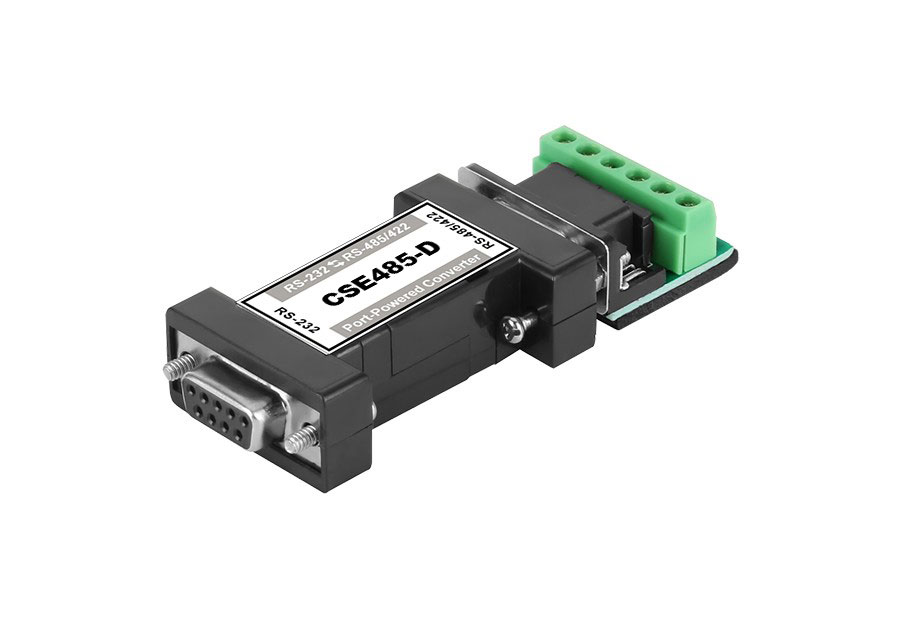

CSE485-D | RS232到RS485/422 | 300bps~38.4kbps | 带隔离 | 外供DC5V |
CSE485-E | RS232到RS485/422 | 300bps~38.4kbps | 带隔离 | 串口取电 |

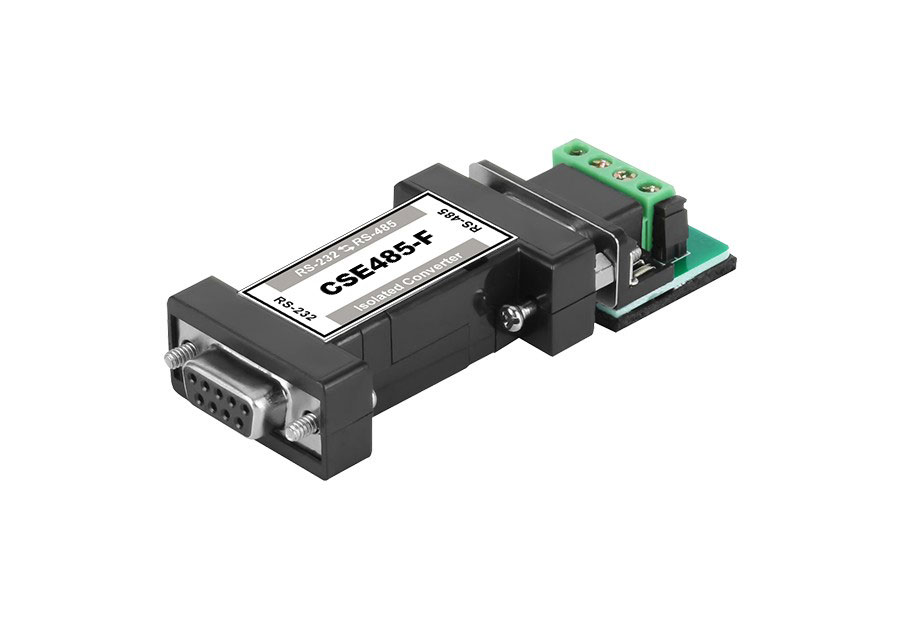

CSE485-F | RS232到RS485 | 300bps~57.6kbps | 带隔离 | 串口取电 |
