RS232/485/422转RS485/422八路全隔离集线转换器
· 支持1路主站RS232/485/422与8路从站RS485/422相互转换
· 支持300bps~115200bps波特率
· 支持主站与从站、从站与从站单独光电隔离
· 支持RS485数据流方向自动识别，零延时自动转发
· 全面容错机制，一路节点损坏不影响其它节点
· 支持15kV静电保护与600W/ms雷电防护
· 支持8×128节点多机通信
· 支持DC5V电源输入
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍

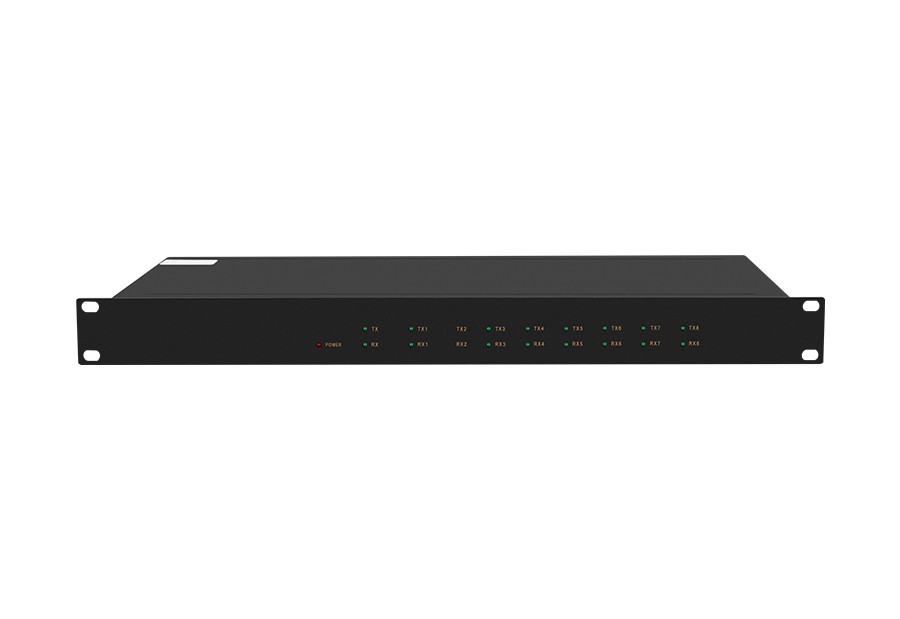

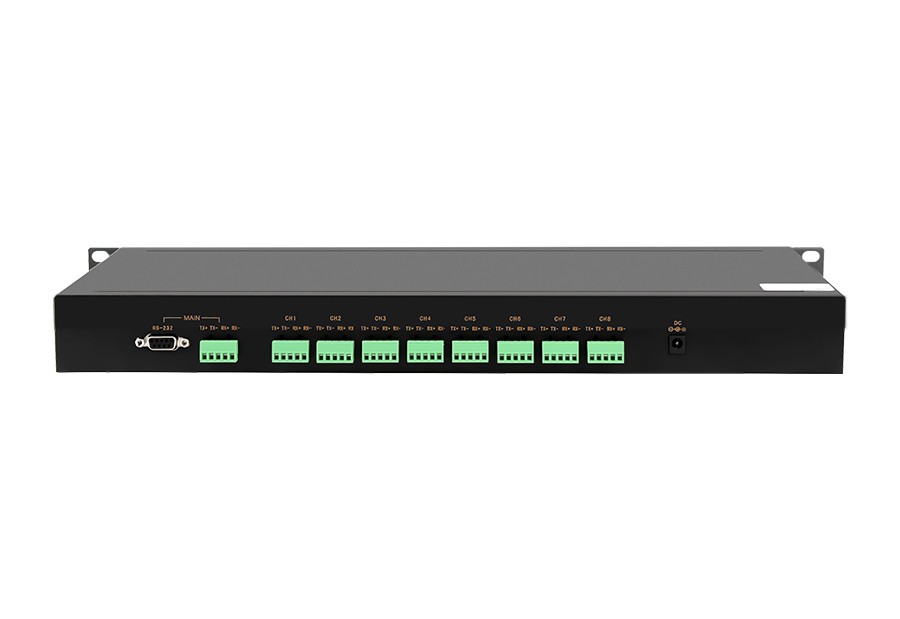

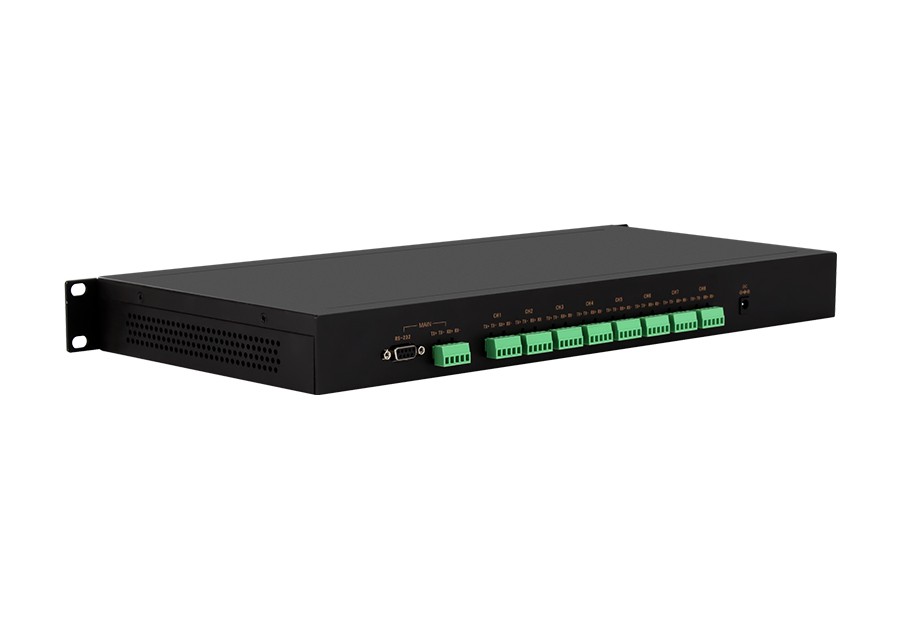

CSE485-HUB8是一款机架式串口全隔离集线转换器，支持1路主站RS232/485/422与多路从站双向透明转换，可改善RS485总线结构，提高RS485的负载能力与传输距离。产品提供1路主站RS232/485/422与8路从站RS485/422串口，支持DC5V电源输入，采用高强度铝合金外壳，19英寸1U机架式安装方式，满足多种工业总线现场的需求。提供RS485星型连接方式，改变原有总线的单一结构，给网络布局带来极大的便利。硬件采用无风扇、低功耗、宽压设计，支持-40℃~+85℃工作宽温，适用于各种严酷的现场环境。产品可广泛用于考勤、门禁、云台控制、售饭和停车场等室内外系统中。
接口规格 | |
串口 | 标准：符合EIA RS232、RS485、RS422标准 接口数量：1路主站RS232/485/422与8路从站RS485/422 RS232信号：RX、TX、GND RS485/422信号：TX+、RX+、TX-、RX- 波特率：300bps-115200bps 通讯距离：1.2km（19200bps），速率越高距离越短 负载能力：每路RS485/422支持128节点轮询 方向控制：RS485数据流方向自动识别，零延时自动转发 连接方式：RS232：DB9M 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：主站与从站、从站与从站 |
指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
电源参数 | |
电源输入 | DC5V |
满载功耗 | ＜2W@DC5V |
连接方式 | DC圆头 |
机械参数 | |
外形尺寸 | 482.6×44×210(mm)（含挂耳） |
安装方式 | 标准19英寸1U机架式安装 |
机壳防护 | IP40 |
重量 | 约2.5kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CSE485-HUB8 规格书 | V1.0 | 下载 |
标准型号 | 主站RS232/485/422 | 从站RS485/422 | 电源范围 |
CSE485-HUB8 | 1 | 8 | DC5V |
