RS232全信号/三线制/有源高速串口隔离保护器
· 支持RS232串口信号光电隔离保护，数据透明传输
· 支持最高28800bps/ 38400bps/ 115200bps波特率可选
· 独有串口保护电路，可带电热插拔
· 支持有源或无源可选，可通过串口取电，无需外供电源
· 支持15kV静电防护与600W/ms雷电防护
· 结构紧凑体积小巧，即插即用，易于安装
· 支持-35℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CSE232-A/B/C系列接口保护器内置光电隔离，接口符合EIA/TIA RS232标准，能够提供高达2500Vrms的隔离保护，防静电、防雷击，可提高通信系统的可靠性和稳定性。无源串口隔离保护器可通过两侧串口各自窃电，无需外供电源，独有的串口保护电路，可以带电热插拔。硬件采用低功耗、宽温设计，具有良好的耐高温低温特性，-35℃~+85℃温度环境下也能稳定运行，可广泛用于电机、变压器、继电器等设备或者闪电过程中可能会产生幅度很高的瞬态干扰的场景。
型号 | CSE232-A | CSE232-B | CSE232-C |
串口 | 1路RS232 DB9F与1路RS232 DB9M | ||
波特率 | 300bps~28800bps | 300bps~38400bps | 300bps~115200bps |
串口信号 | TX、RX、CTS、RTS、DTR、DSR、GND | TX、RX、GND | |
传输距离 | 15m | ||
电源输入 | 串口取电 | DC5V | |
工作电流 | ＜10mA | ＜15mA | |
外形尺寸 | 63×33×17（mm） | ||
重量 | 31g | 33g | |
工作温度 | -35℃~+85℃ | ||
静电保护 | 15kV | ||
雷电防护 | 600W/ms | ||
型号 | 版本 | 资料 |
CSE232-A/B/C 规格书 | V1.0 |
标准型号 | 转换模式 | 传输速率 | 隔离保护 | 电源 |

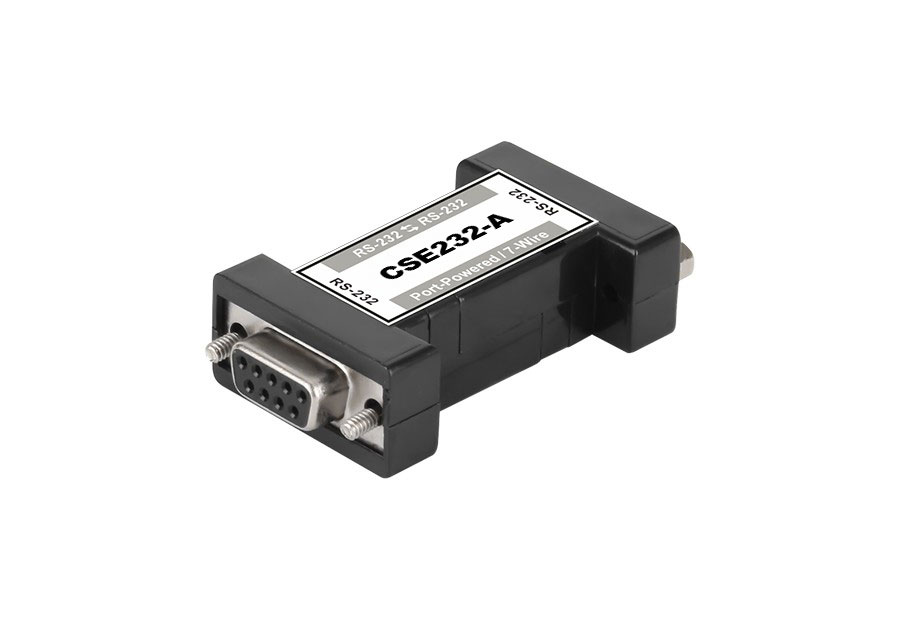

CSE232-A | RS232到RS232 | 300bps~28800bps | 带隔离 | 串口取电 |

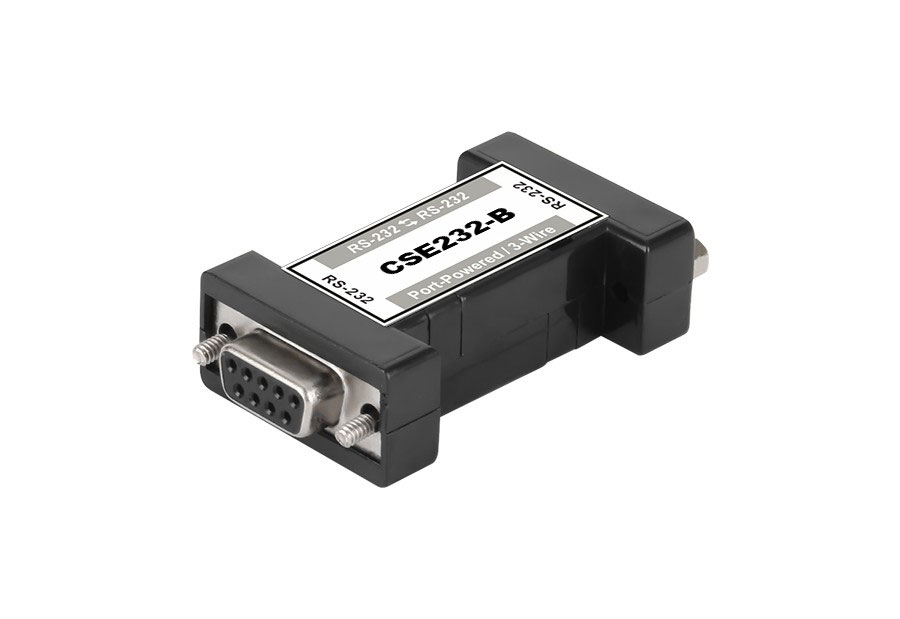

CSE232-B | RS232到RS232 | 300bps~38400bps | 带隔离 | 串口取电 |

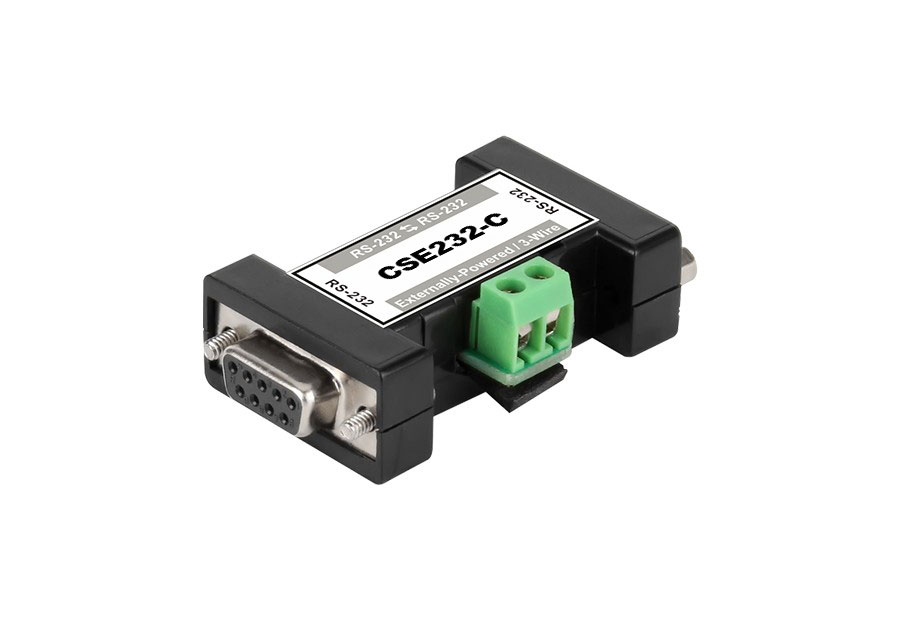

CSE232-C | RS232到RS232 | 300bps~115200bps | 带隔离 | 外供DC5V |
