RS232/485/422接口光纤转换器
· 支持1路RS232/485/422串口和1路光纤接口
· 支持RS232/485/422串口相互转换，并提供远距离通信，最远传输距离可达100km
· 支持透明传输，300bps~115200bps波特率自适应
· 内置智能模块，自动识别RS485信号流向
· 支持一主多从通信方式，RS485支持128节点
· 支持静电防护与浪涌防护
· 工业级设计，优选进口元器件，表面贴装工艺设计
产品介绍
集星通信生产的CSF201系列光纤转换器，是专为工业现场实现1路RS232/485/422串口通过光纤进行长距离传输，该产品具有RS485/422支持多机通信、组网方便的特点。同时，由于采用光纤作为传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信，必须进行标准串行接口的相互转换。CSF201系列光纤转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号（如RTS、DTR等），确保适合现有的操作软件和接口硬件，解决了通讯距离远与通讯速率高、节点多且分散的矛盾，同时也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。
集星通信的光纤转换器采用宽范围的直流或交流电源输入。在结构安装方面，CSF201系列产品采用壁挂式或卡轨式安装方式；在核心器件上，产品采用工业级品质设计方案，其传输速率在300bps～115200bps，可实现主控机之间，主控机与单片机或外设之间构成点到点、点到多点的远程多机通信网络，实现多机应答通信，产品广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等，是工业通信必不可少的产品。
型号 | ||||
产品型号 | CSF201-F | CSF201-F-G | CSF201-F-KG | CSE201-F-KG-AD220 |
接口规格 | ||||
串口 | 接口类型：1路RS232/485/422 波特率：300bps~115200bps 连接方式：接线端子（CSF201-F RS232为DB9F） 节点：RS485支持128节点 方向控制：自动识别RS485流向 接口防护：ESD静电四级、Surge浪涌三级 | |||
光纤接口 | 接口类型：1路光纤接口，ST/SC/FC可选 传输距离：多模2km，单模20km（40/60/100km可选） 传输波长：多模850nm/1310nm或单模1310nm/1550nm可选 光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm 光功率及灵敏度：≥-8dBm，≤-20dBm（具体参考不同型号光模块） 误码率：≤10-9 | |||
指示灯 | 电源指示灯、运行指示灯（仅CSF201-F）、串口收发指示灯 | |||
电源参数 | ||||
电源输入 | DC9~36V | DC5~30V | DC5~36V | AC85~264V或 DC110~370V |
工作电流 | ＜20mA | ＜20mA | ＜20mA | ＜5mA |
连接方式 | 接线端子 | |||
机械参数 | ||||
外形尺寸 | 96×90×26(mm) | 103×72×34(mm) | 118×86×35(mm) | |

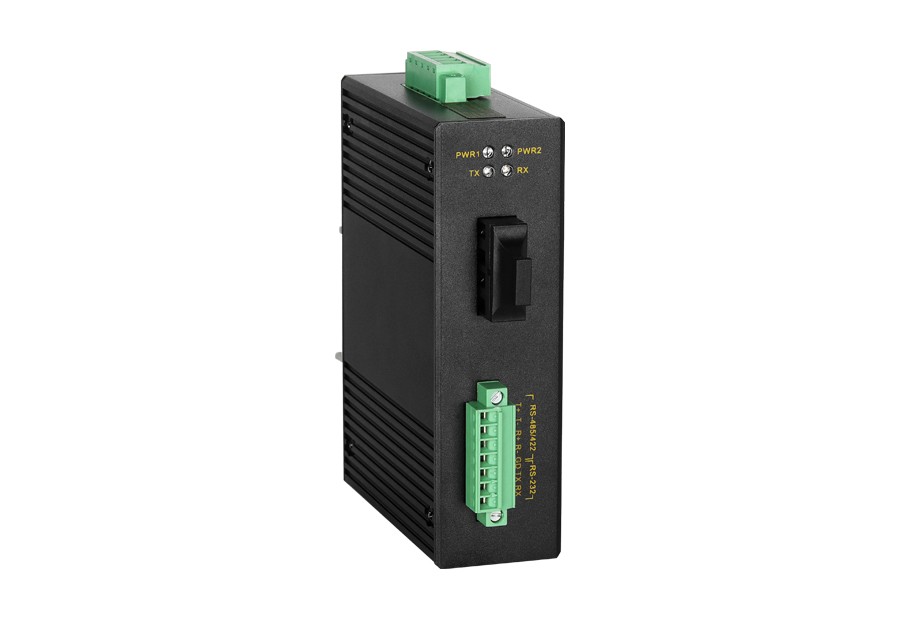

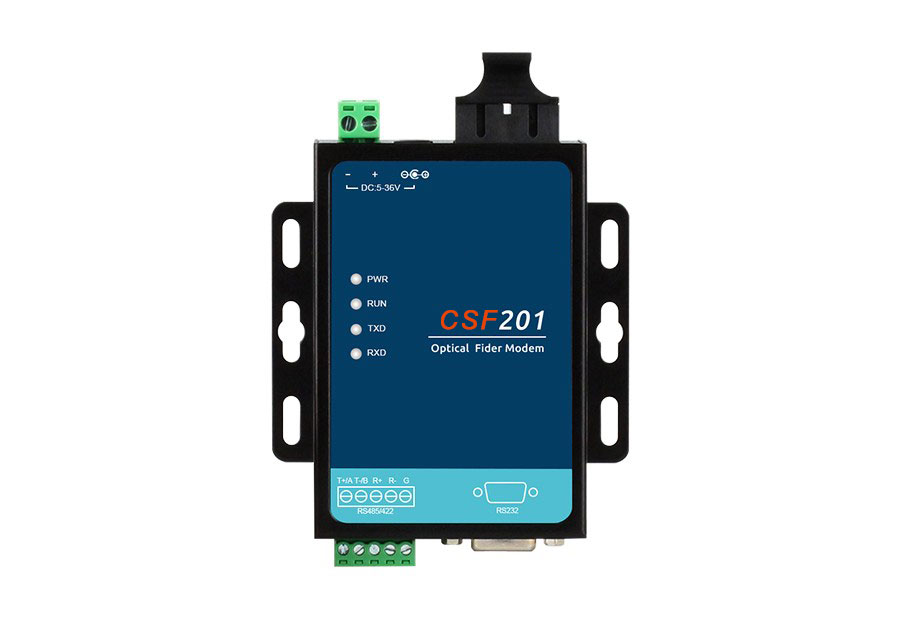

安装方式 | 壁挂式安装 | 35mm标准DIN卡轨式安装 | ||
重量 | 约0.25kg | 约84g | 约0.38kg | 约0.27kg |
工作环境 | ||||
工作温度 | -40℃~+85℃ | -20℃~+75℃ | -40℃~+85℃ | -20℃~+70℃ |
存储温度 | -40℃~+85℃ | |||
相对湿度 | 5%~95%（无凝露） | |||
| 型号 | 版本 | 资料 |
| CSF201 系列 规格书 | V1.0 |
标准型号 | RS232/485/422 | 光纤接口 | 安装方式 | 电源范围 |
CSF201-F(M/S) | 1 | 1 | 壁挂式 （金属外壳） | DC9~36V |
CSF201-F(M/S)-G | 1 | 1 | 卡轨式 （亚当外壳） | DC5~30V |
CSF201-F(M/S)-K | 1 | 1 | 插卡式 | DC5V |
CSF201-F(M/S)-KG | 1 | 1 | 卡轨式 （金属外壳） | DC5~36V |
CSF201-F(M/S)-KG-AD220 | 1 | 1 | 卡轨式 （金属外壳） | AC85~265V或 DC110~370V |
