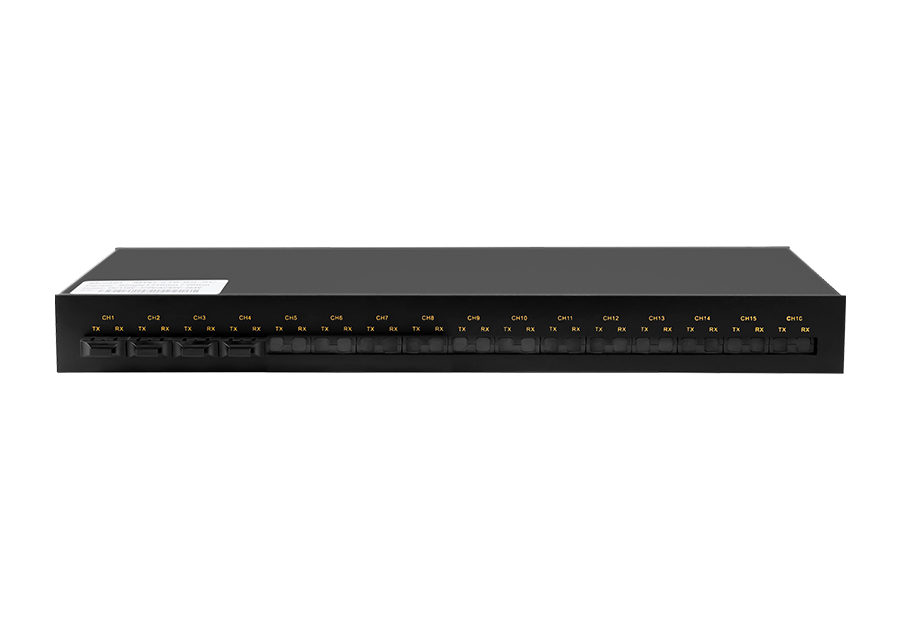

1路RS232/485/422转16路光纤集线器
· 支持1路RS232/485/422串口和16路光纤接口
· 与MWF201配合使用，组建光纤星型网络
· RS485/422支持600W/ms抗雷击和1.5kV抗静电保护
· RS232串口保护电路，可带电热插拔
· 电源及收发指示灯正确指示工作状态
· 工业级设计，全部表面贴装工艺保证了产品的长期可靠性
产品介绍
集星通信生产的CSF516十六路星型网络光纤转换器，用于组建星型光纤网络，实现RS232/485/422在光纤星型网络上透明传输，完全自适应，无需改动用户协议。解决了通讯距离远与通讯速率高、节点多且分散的矛盾，同时也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。
集星通信的CSF516系列采用宽范围的交/直流电源输入。在结构安装方面，产品采用1U机架式安装；在核心器件上，产品采用高品质设计方案，其传输速率在300bps~115200bps，可实现主控机之间，主控机与单片机或外设之间构成点到点、点到多点的远程多机通信网络，实现多机应答通信，产品广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等，是工业通信必不可少的产品。
接口规格 | |
串口 | 接口类型：1路RS232/485/422 波特率：300bps~115200bps RS232信号：RX、TX、GND RS485/422信号：A+/T+、B-/T-、R+、R-、GND 连接方式：RS232采用DB9F，RS485/422采用5位接线端子 节点数量：RS485支持128节点 方向控制：自动识别RS485流向 接口防护：15kV静电保护、600W/ms雷击保护 |
光纤接口 | 接口类型：16路光纤接口，ST/SC/FC可选 传输距离：多模2~5km，单模20km（40/60/100km可选） 传输波长：多模850nm/1310nm或单模1310nm/1550nm可选 光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm 光功率及灵敏度：≥-8dBm，≤-20dBm（具体参考不同型号光模块） |
指示灯 | 电源指示灯、串口接收与发送指示灯 |
电源参数 | |
电源输入 | AC85~264V或DC110~370V |
满载功耗 | ＜5W |
连接方式 | AC插座 |
机械参数 | |
外形尺寸 | 483×44×210(mm) |
安装方式 | 标准19英寸1U机架式安装 |
重量 | 约3.2kg |
工作环境 | |
工作温度 | -20℃~+70℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CSF516 系列 规格书 | V1.0 |
标准型号 | RS232/485/422 | 光纤接口 | 电源范围 |
CSF516-4F(M/S) | 1 | 4 | AC85~264V或DC110~370V |
CSF516-8F(M/S) | 1 | 8 | |
CSF516-10F(M/S) | 1 | 10 | |
CSF516-16F(M/S) | 1 | 16 |
