CAN-bus转RS232/485壁挂式CAN转换器
· 支持1路百兆电口、1路带隔离CAN接口和1路带隔离RS232/485串口，满足各种工业总线或网络现场需求
· 支持CAN转RS232/485，支持透明转换、透明带标识转换、格式转换、Modbus转换等转换模式
· 外置独立硬件看门狗设计，杜绝死机
· 提供工业级的直流电源DC9~36V输入，具有防反接保护
· 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
产品介绍

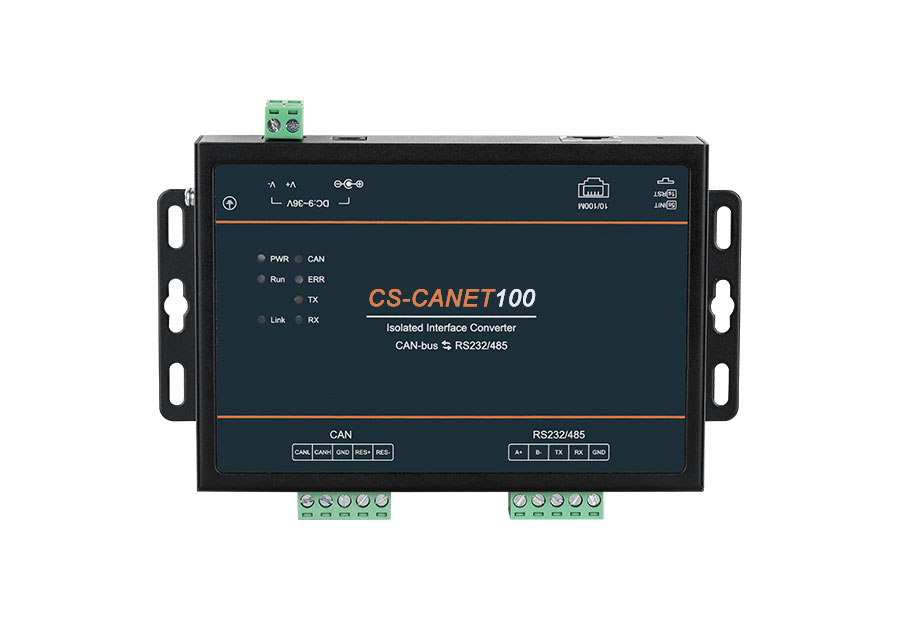

CS-CANET100是一款隔离型CAN转RS232/485壁挂式CAN转换器，采用32位Arm Cortex-M7内核，主频高达400MHz，外置硬件看门狗设计。该产品支持1路百兆电口、1路CAN口和1路RS232/485串口，可以实现CAN与RS232/485之间相互透明转换，采用壁挂式安装方式，能满足不同应用现场的需求,进一步扩展了CAN总线网络的范围。
集星通信的CAN转换器支持WEB配置多种网管功能，如串口/CAN工作模式、DNS、网络日志、端口重启、系统管理等；支持透明转换、透明带标识转换、格式转换、Modbus转换等多种转换模式，实现CAN转串口或Modbus RTU协议。在核心器件上，产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业控制、汽车电子、楼宇自控和测量仪表等。
产品特点
l 采用32位ARM Cortex-M7内核，运行频率高达400MHz
l CAN口支持5kbps~1000kbps波特率可选
l 串口支持600bps~460800bps波特率可选
l 支持CAN标准帧ID和扩展帧ID过滤
l 支持透明转换，实现CAN报文直接转换为RS232/485串行帧
l 支持透明带标识转换，将串行帧中的地址转换为CAN报文的帧ID中，最大限度的适应用户自定义协议
l 支持格式转换，固定13字节的串行帧数据对应一个CAN报文，提供简单的使用模式
l 支持Modbus转换，实现Modbus RTU数据与CAN数据之间进行转换
l 支持总线端口发送与接收帧数统计
l 支持不同权限用户管理
l 支持网络日志，可通过日志服务器远程监控
l 支持串口与CAN口在线重启，设备重启、恢复出厂设置和升级
软件功能 | |
网络协议 | IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP |
IP获取方式 | 静态IP / DHCP |
用户配置 | 网页配置 |
CAN模式 | 正常模式、回环模式、监听模式 |
CAN转串口 | 透明转换、透明带标识转换、格式转换、Modbus转换 |
CAN ID过滤 | 标准帧ID过滤、扩展帧ID过滤 |
CAN缓存 | 发送：200个完整数据包（每路）；接收：200个完整数据包（每路）； |
串口缓存 | 发送：1.5Kbyte；接收：1.5Kbyte |
平均传输延时 | <10ms |
接口规格 | |

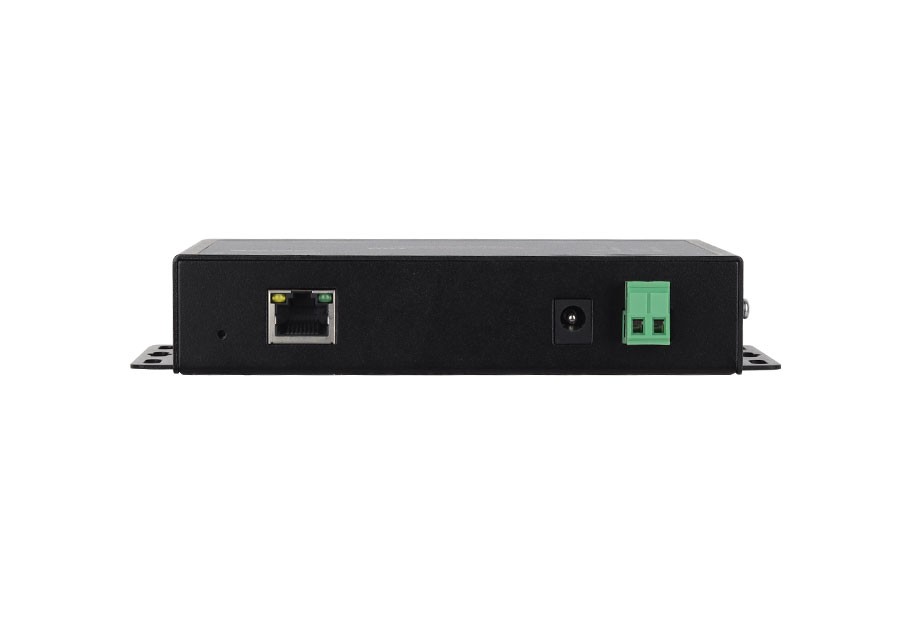

百兆电口 | 1路10/100Base-T(X)自适应百兆RJ45电口，全/半双工、MDI/ MDI-X自适应 |

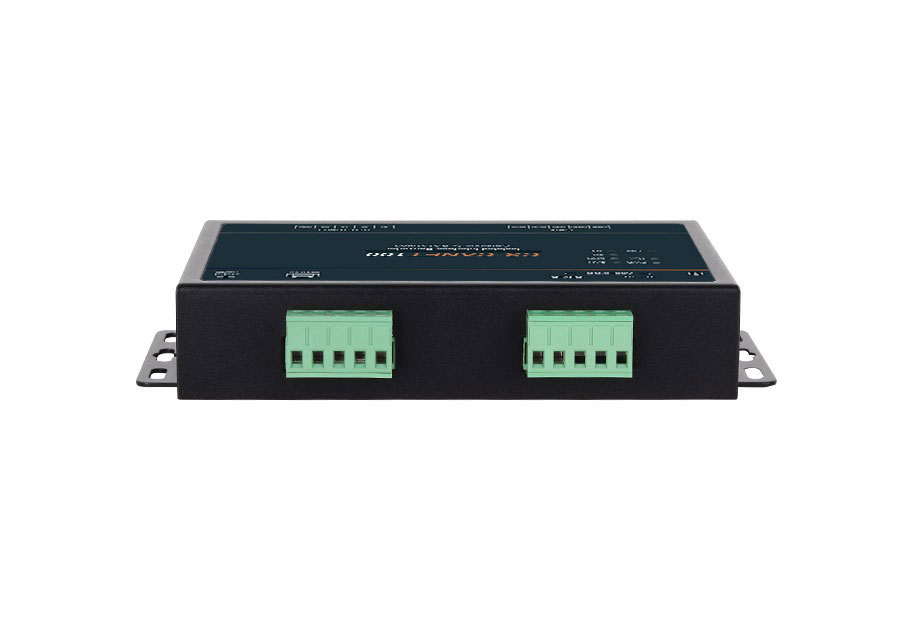

CAN | 接口数量：1路CAN 连接方式：5位5.08mm间距接线端子 波特率：5kbps~1000kbps 终端电阻：内置120Ω终端电阻，可通过接线端子连接 隔离保护：2kVAC |
串口 | 串口类型：1路RS232/485 连接方式：5位5.08mm间距接线端子 波特率：600bps~460800bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even 隔离保护：2kVAC |
按键 | 一键重启或恢复出厂设置按键 |
指示灯 | 电源指示灯、运行指示灯、以太网接口指示灯、CAN指示灯、ERR指示灯、串口发送与接收数据指示灯 |
电源参数 | |
电源输入 | DC9~36V |
满载功耗 | ＜0.8W@DC12V |
连接方式 | 2位5.08mm间距接线端子或Φ2.5mm DC圆头 |
机械参数 | |
外形尺寸 | 162×95×29 (mm)（含挂耳） |
安装方式 | 壁挂式安装 |
机壳防护 | IP40 |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：接触放电±8kV，空气放电±15kV IEC 61000-4-5（Surge）： 电源：共模±4kV，差模±2kV； IEC 61000-4-4（EFT）：电源：±4kV；通信口：±2kV |
| 型号 | 版本 | 资料 |
| CS-CANE100 规格书 | V1.0 | 下载 |
标准型号 | 百兆电口 | CAN | RS232/485 | 电源范围 |
CS-CANET100 | 1 | 1 | 1 | DC9~36V |
