6口二层全千兆Bypass网管型嵌入式工业以太网交换机
· 支持2路千兆Bypass光口和4路千兆电口，为用户提供灵活的组网方式
· 支持一组光口Bypass功能，光口5和光口6可在设备掉电后直接导通，保证网络正常运行
· 支持CS-Ringv1/v2、STP/RSTP等环网冗余协议，提高网络可靠性
· 小于20ms的快速环网冗余（CS-Ringv1/v2），增强了系统通信的可靠性
· 支持DC9~24V电源输入
· 支持-40℃~+75℃工作温度，满足工业环境应用需求
产品介绍

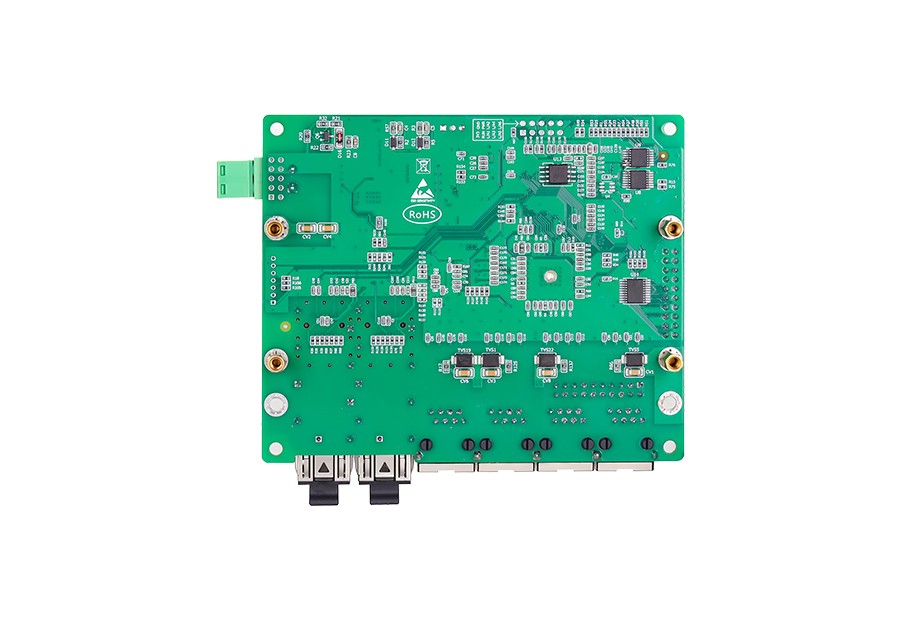

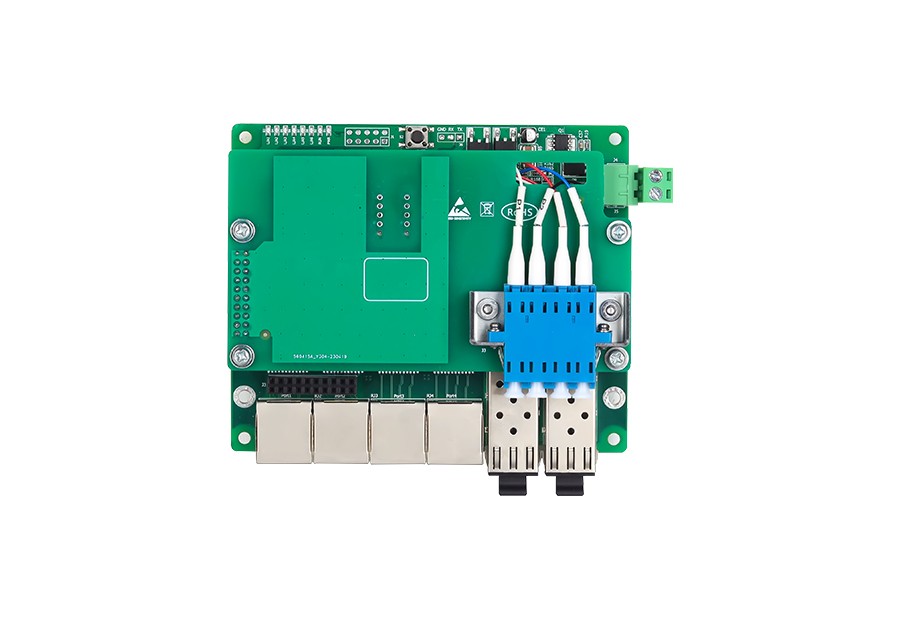

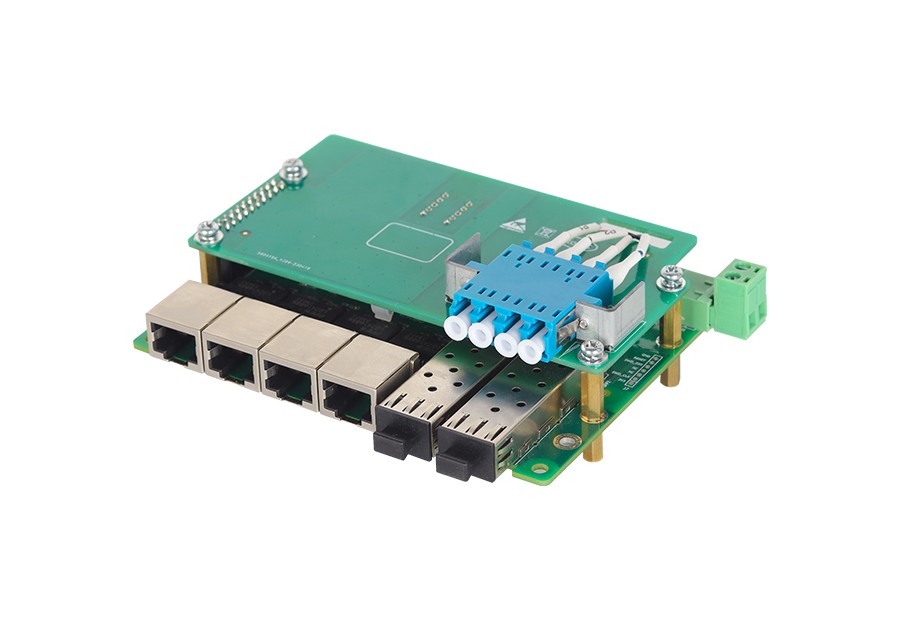

CES7106GBP-2GF-4GT 是集星通信的二层全千兆 Bypass 网管型嵌入式工业以太网交换机，支持 2 个千兆 Bypass 光口和 4 个千兆电口，其中光口 G5 和光口 G6 支持 Bypass 功能，在设备掉电后可直接导通，绕开故 障节点，避免网络中断，保证网络正常运行。该产品采用存储转发机制，拥有强大的带宽处理能力，自动排查 数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件， 配合高标准系统设计及生产控制，-40℃~+75℃工作温度，采用嵌入式安装方式，能够适应各种恶劣的工作环 境，通信性能稳定。 CES7106GBP-2GF-4GT 支持 WEB 网管功能和多种网络协议，如 CS-Ringv1/v2、STP/RSTP、VLAN、QoS、 静态汇聚、端口镜像、静态组播 MAC 地址绑定、网络诊断、告警和系统在线升级等，可以提高网络的性能、 可靠性和安全性，满足各种复杂网络的需求。产品通过严格的功能、高低温、安规与 EMC 等测试，满足复杂 的网络和严酷的工业环境应用需求，可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工 业自动化等领域。
产品特点
l 支持广播、组播和未知单播报文出口与入口速率限制
l 支持未知单播、未知组播、已知组播和广播报文速率限制，抑制网络风暴
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持静态组播MAC地址绑定，减少组播数据在网络中的广播，节省网络资源
l 支持链路静态汇聚，可以增加传输带宽和提高链路可靠性
l 支持告警功能，包含端口掉线和环网状态等告警
l 支持端口镜像，可采集端口入口与出口的数据，用于网络检测和故障管理
l 支持RSTP生成树协议，兼容STP协议，可消除网络环路，提高网络可靠性
l 支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控
l 支持访客和管理员，不同权限用户分级管理
l 支持设备在线重启、恢复出厂设置和系统升级
软件功能 | |
交换功能 | 支持端口配置、速率配置、风暴抑制、端口汇聚、端口统计 支持端口VLAN、802.1Q VLAN 支持MAC地址老化 |
冗余技术 | 支持CS-Ringv1/v2私有环网技术 支持RSTP，兼容STP |
组播技术 | 支持静态组播MAC地址绑定 |
管理与维护 | 支持静态IP 支持QoS服务质量，802.1P/ DSCP/端口优先级映射，绝对与相对优先级控制 支持端口镜像、Ping、告警 支持不同权限用户管理、在线重启、恢复出厂设置、升级，配置文件上传/下载 支持CSView、CSViewPro管理 |
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 14Gbps |
缓存大小 | 2Mbit |
MAC地址表 | 2K |
接口规格 | |
千兆Bypass光口 | 2路1000Base-X千兆光口，支持Bypass功能，采用单模单纤LC接口，传输距离可选 |
千兆电口 | 4路10/100/1000Base-T(X)自适应千兆电口，支持全/半双工、MDI/ MDI-X自适应 |
按键 | 重启与恢复出厂设置按键 |
指示灯 | 电源指示灯、运行指示灯、接口指示灯，支持指示灯信号外引 |
电源参数 | |
电源输入 | DC9~24V，防反接 |
满载功耗 | ＜4W@DC12V |
连接方式 | 2位5.08mm间距接线端子 |
机械参数 | |
外形尺寸 | 115×95×27.7(mm) |
安装方式 | 嵌入式安装 |
重量 | 约0.2kg |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-5（Surge）：Level 2 IEC 61000-4-4（EFT）：Level 2 |
| 型号 | 版本 | 资料 |
| CES7106GBP-2GF-4GT 规格书 | V1.0 |
标准型号 | 千兆Bypass光口 | 千兆电口 | 电源范围 |
CES7106GBP-2GF-4GT | 2 | 4 | DC9~24V |
