6口二层全千兆非网管型嵌入式工业以太网交换机
· 支持3路千兆光口和3路千兆电口，千兆光口支持SFP插槽或1×9光模块可选，为用户提供灵活的组网方式
· 光口支持多种类型光模块可选，电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
· 支持Jumbo巨型帧传输，最大帧长9216字节
· 支持DC9~24V电源输入，支持防反接，符合本安电路设计标准
· 支持-40℃~+75℃工作温度，满足工业环境应用需求
产品介绍

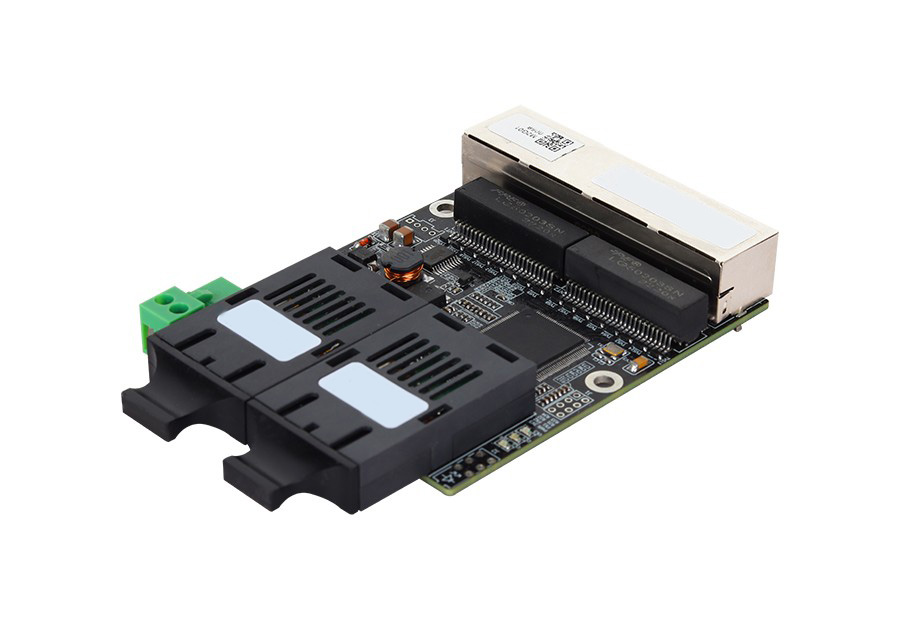

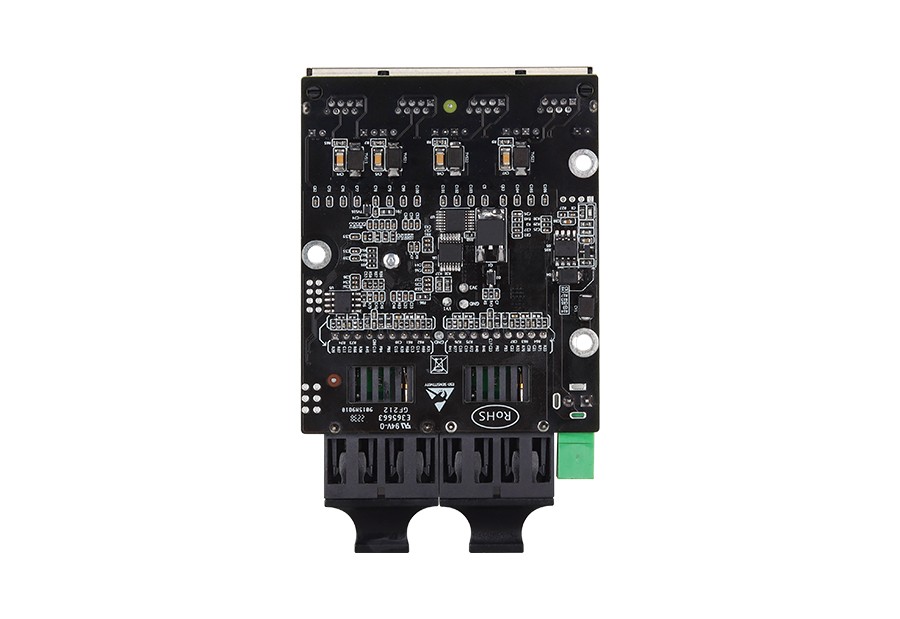

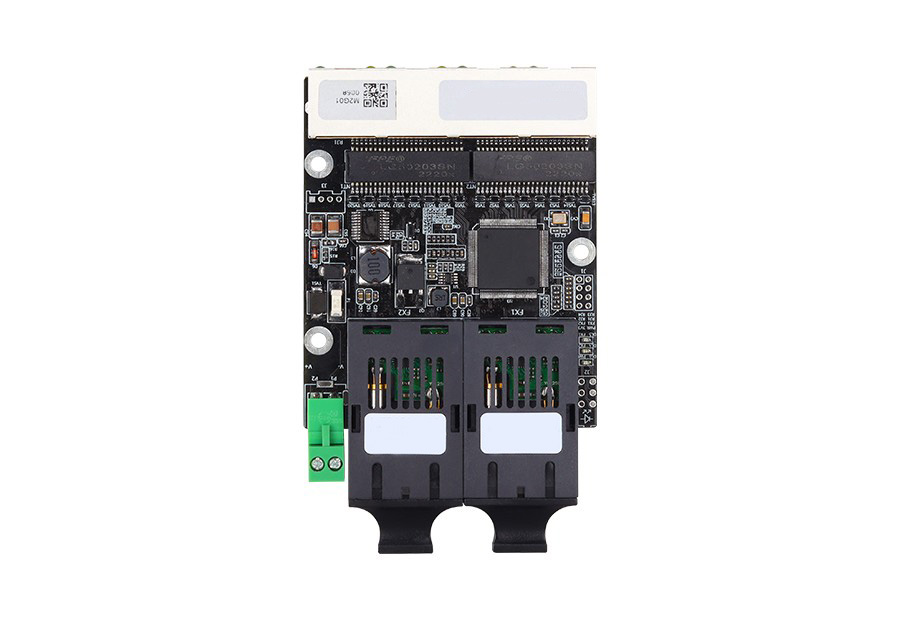

CES3106GA 系列是集星通信专为工业通信网络应用而设计开发的 6 口二层全千兆非网管型矿用嵌入式本安型 工业以太网交换机，符合本质安全型设计需求。该系列产品支持 3 路千兆光口和 3 路千兆电口，支持 1 路 DC9~24V 电源输入，采用嵌入式安装方式，满足多种工业网络现场的需求。硬件采用无风扇、本安型、宽温 设计，精选工业级元器件，支持-40℃~+75℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与 EMC 测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、 智慧矿山等领域。
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 14Gbps |
缓存大小 | 2Mbit |
MAC地址表 | 2K |
接口规格 | |
千兆光口 | 3路1000Base-X千兆光口，兼容100Base-FX，支持千兆SFP插槽或1×9光模块可选；1×9光模块支持SC/FC/ST、单模/多模、波长、传输距离可选 |
千兆电口 | 3路10/100/1000Base-T(X)自适应千兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应 |
指示灯 | 电源指示灯、接口指示灯，支持指示灯外引 |
电源参数 | |
电源输入 | DC9~24V |
满载功耗 | ＜5W@DC12V |
连接方式 | 2位5.08mm间距接线端子 |
电源保护 | 内置过流保护 |
机械参数 | |
外形尺寸 | 110×77×14.7(mm)（不含接口） |
安装方式 | 嵌入式安装 |
重量 | 约100g |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-5（Surge）：Level 2 IEC 61000-4-4（EFT）：Level 3 |
型号 | 版本 | 资料 |
CES3106GA 系列 规格书 | V1.0 |
标准型号 | 千兆光口 （1×9光模块） | 千兆光口 （SFP插槽） | 千兆电口 | 电源范围 |
CES3106GA-3GS-3GT | 3 | / | 3 | DC9~24V |
CES3106GA-3GF-3GT | / | 3 | 3 |
