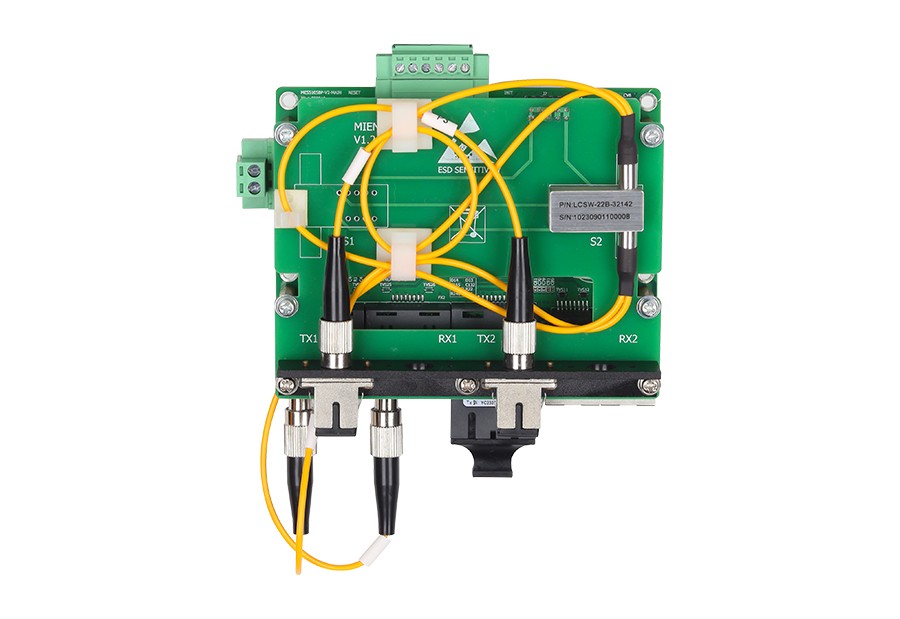

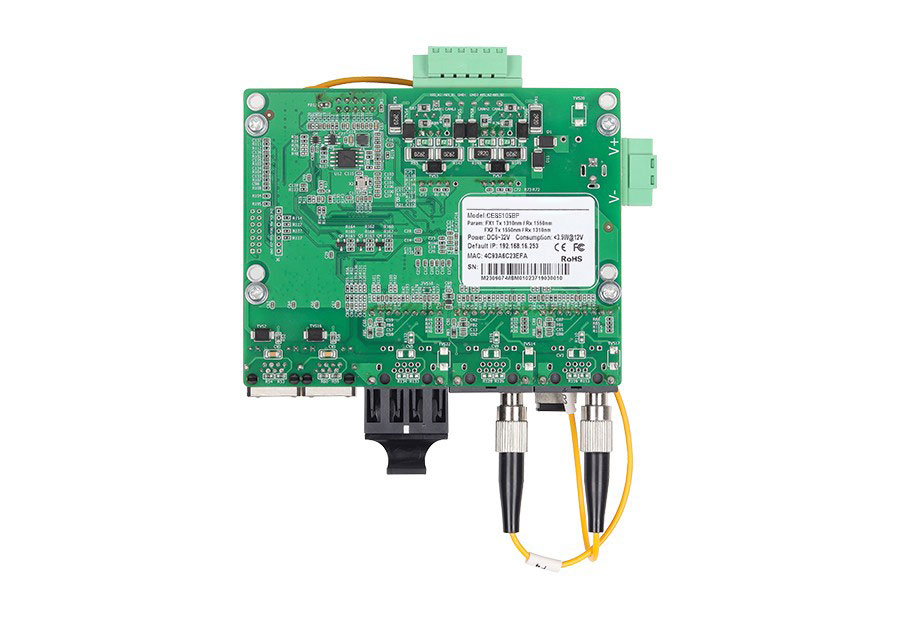

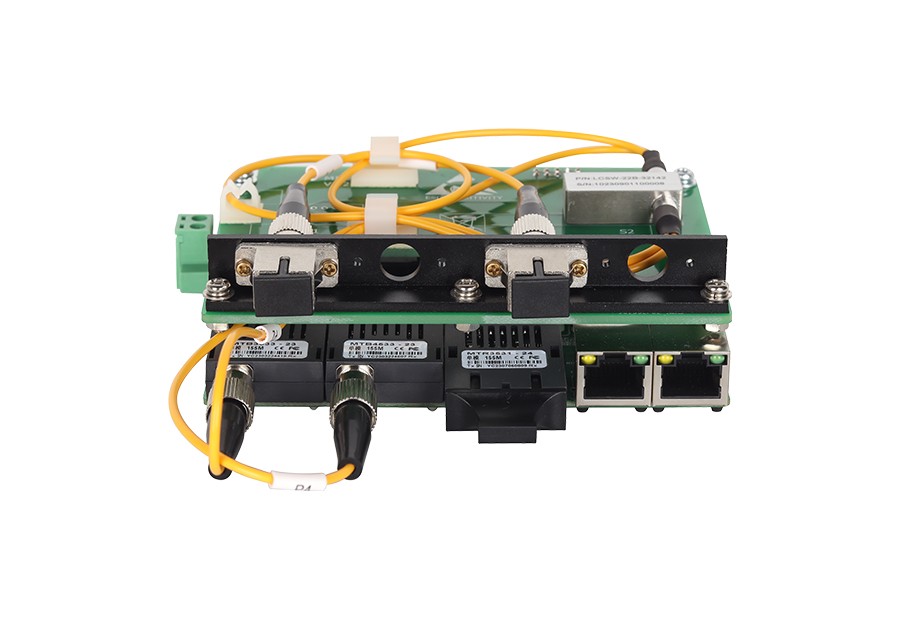

5口二层百兆Bypass网管型矿用嵌入式工业以太网交换机
· 支持3路百兆光口、2路百兆电口和2路RS485/CAN口可选，为用户提供灵活的组网方式
· 支持1组Bypass功能，光口1和光口2可在设备掉电后直接导通，保证网络正常运行
· 支持CS-Ring/ CS-RingV2和STP/RSTP环网冗余协议，提高网络可靠性
· 支持串口或CAN终端设备联网，实现串口/CAN总线与以太网（UDP/TCP）双向透明传输
· 支持DC6~32V电源输入，支持防反接、过流保护
· 支持-40℃~+75℃工作温度，满足工业环境应用需求
产品介绍
CES5105BP 系列是集星通信专为工业通信网络应用而设计开发的 5 口二层百兆 Bypass 网管型矿用嵌入式工 业以太网交换机，集成串口设备联网或 CAN 设备联网，并带有光口 Bypass 功能。该系列产品支持 3 路百兆 光口、2 路百兆电口、2 路 RS485 或 CAN 可选，其中光口支持 1 组 Bypass 功能，在设备掉电后可直接导通， 绕开故障节点，避免网络中断，保证网络正常运行；支持 1 路 DC6~32V 电源输入，支持防反接与过流保护， 采用嵌入式安装方式，满足多种工业总线和网络现场的需求。 CES5105BP 系列支持 WEB 网管功能和多种网络协议，如 CS-Ring、STP/RSTP、VLAN、QoS 服务质量（Quality of Service）、端口镜像、静态组播、总线配置、风暴抑制、端口统计和固件在线升级等；支持 UDP、TCP Client、 TCP Server、UDP 组播等多种网络传输模式，实现 CAN/串口终端设备联网，支持串口/CAN 口统计；系统提 供不同权限用户管理，支持在线重启、升级与恢复出厂设置。硬件采用无风扇、本安型、宽温设计，体积小巧， 精选工业级元器件，支持-40℃~+75℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与 EMC 测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧 矿山等领域。
产品特点
l 支持端口入口与出口速率控制
l 支持广播、组播和未知单播报文的速率限制，抑制广播风暴
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持静态组播，减少组播数据在网络中的广播，节省网络资源
l 支持端口镜像，可采集端口出口、入口或全部的数据，用于网络检测和故障管理
l 小于20ms的快速环网冗余（CS-Ring），增强了系统通信的可靠性
l 支持RSTP生成树协议，兼容STP协议，可消除网络环路，提高网络可靠性
l 串口/CAN支持UDP或UDP组播模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效
l 串口/CAN支持TCP Client/Server模式，通过TCP协议建立连接，提供可靠的数据传输，TCP Client可建立1路连接，TCP Server可建立至多4路连接
l 串口支持600bps-115200bps波特率
l 支持多种分包机制，实现CAN/串口转以太网，满足不同网络实时性需求
l CAN支持5kbps-1000kbps波特率，可自定义2.5kbps~1000kbps之间部分有效波特率
l CAN支持正常模式、回环模式和监听模式，可分别用于正常通信、总线测试和故障排查
l 支持CAN ID过滤，允许指定ID范围的标准帧或扩展帧传输
l 支持串口/CAN口发送与接收数据统计
l 支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控
l 支持访客和管理员，不同权限用户分级管理
l 支持设备在线升级与恢复出厂设置
软件功能 | |
交换功能 | 支持端口配置，如速率模式、双工模式、流量控制等 支持端口VLAN和802.1Q VLAN 支持端口入口/出口速率限制、风暴抑制 支持MAC地址表、接收帧/发送帧/总流量统计 支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制 |
CAN/串口 | 支持UDP、TCP Client、TCP Server、UDP组播等网络工作模式 支持串口与网络发送和接收字节数统计 支持正常模式、监听模式、回环模式等CAN工作模式 支持CAN ID过滤，CAN帧统计 |
冗余技术 | 支持CS-Ring/ CS-RingV2私有环网技术 支持RSTP，兼容STP |
组播技术 | 支持静态组播 |
管理与维护 | 支持静态IP 支持端口镜像、Ping 支持不同权限用户管理 支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载 支持统一上位机软件管理 |
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 1.2G |
缓存大小 | 768kbit |
MAC地址表 | 2K |
接口规格 | |
百兆光口 | 3路100Base-FX百兆光口，支持SC/FC/ST接口、单模/多模、波长、传输距离可选，其中光口1和光口2支持Bypass功能 |
百兆电口 | 2路10/100Base-T(X)自适应百兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应 |
CAN口 | 接口类型：2路CAN口可选 接口信号：CANH、CANL、GND 波特率：5kbps-1000kbps 连接方式：6位3.81mm间距带锁扣接线端子 终端电阻：内置120Ω终端电阻，可通过跳线帽设置 隔离电压：1.5kVDC |
串口 | 接口类型：2路RS485口可选 接口信号：A、B、GND 波特率：600bps-115200bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：无、奇校验、偶校验、Mark、Space 连接方式：6位3.81mm间距带锁扣接线端子 终端电阻：内置120Ω终端电阻，可通过跳线帽设置 隔离电压：1.5kVDC |
按键 | 复位与恢复出厂设置按键 |
指示灯 | 电源指示灯、运行指示灯、光口指示灯、串口指示灯、CAN错误指示灯、电口速率与连接/活动状态指示灯，支持指示灯外引 |
电源参数 | |
电源输入 | DC6~32V |
满载功耗 | ＜3.5W@DC12V |
连接方式 | 2位5.08mm间距带锁扣接线端子 |
电源保护 | 防反接、过流保护 |
机械参数 | |
外形尺寸 | 114×90×35.6(mm)（不含接口） |
安装方式 | 嵌入式安装 |
重量 | 约0.23kg |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-5（Surge）：Level 2 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 3 |
型号 | 版本 | 资料 |
CES5105BP 系列 规格书 | V1.0 |
标准型号 | 百兆光口 | 百兆电口 | CAN | RS485 | 电源范围 |
CES5105BP-2TS-S-SC20-2CAN | 3 | 2 | 2 | — | DC6~32V |
CES5105BP-2TS-S-SC20-2D485 | 3 | 2 | — | 2 |
