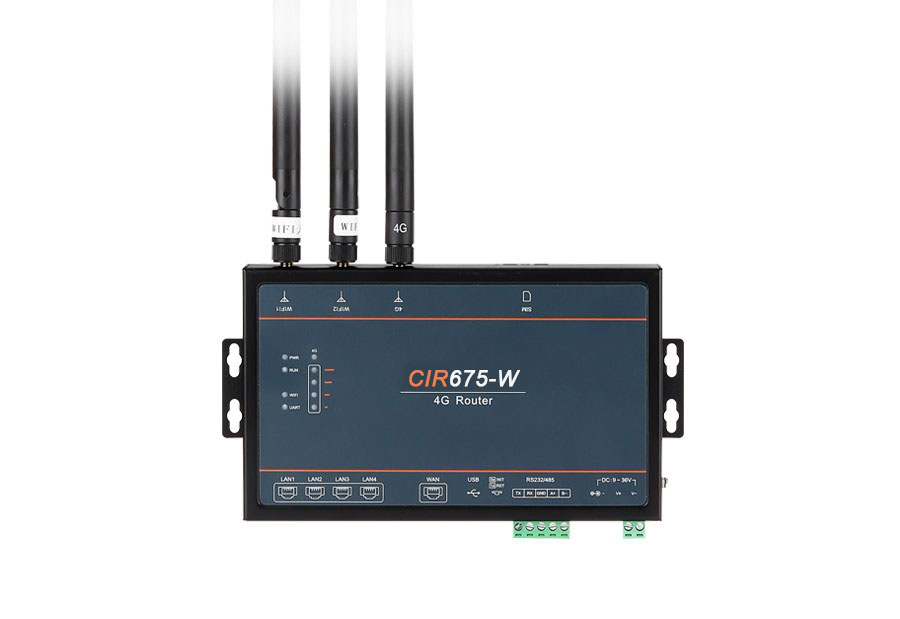

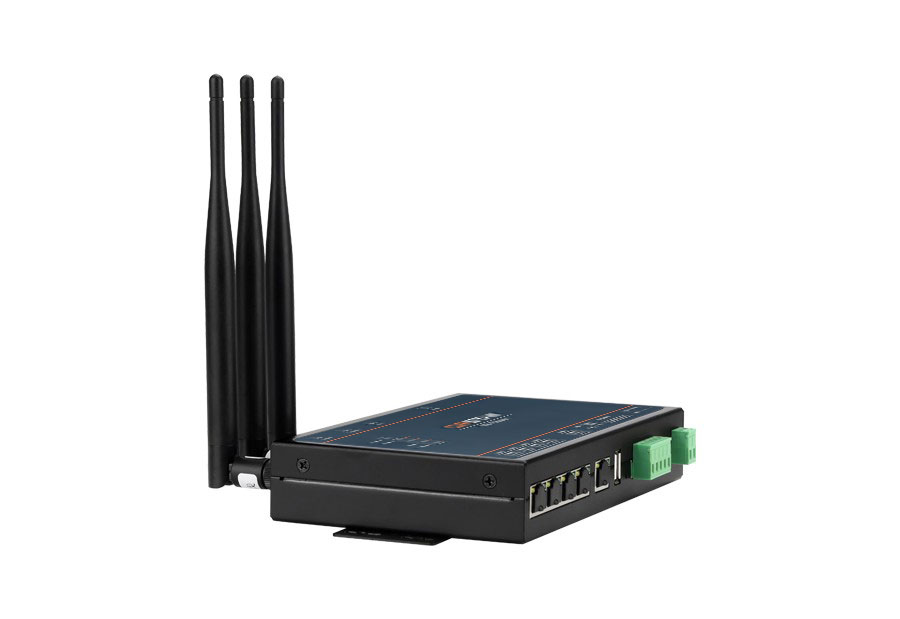

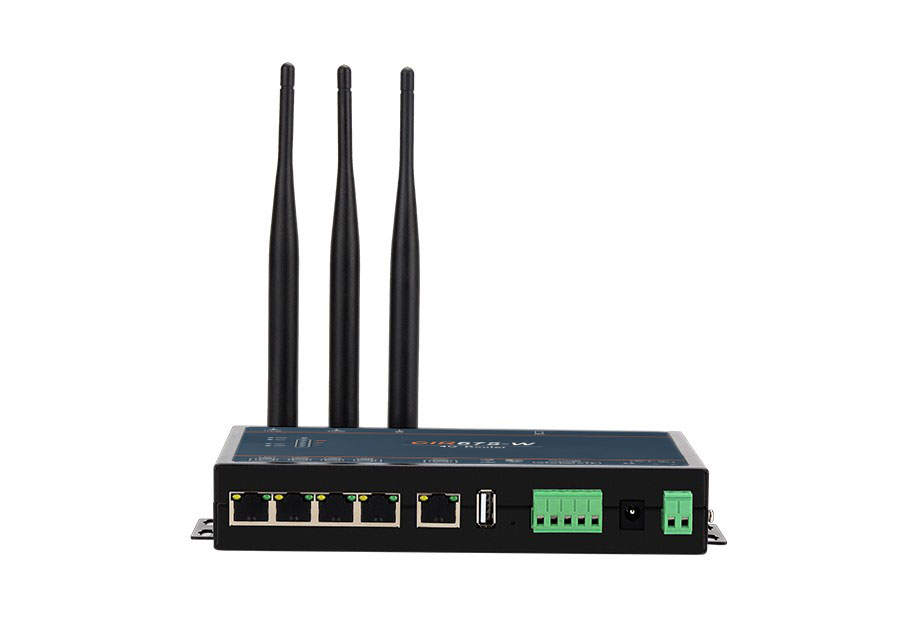

CIR675-W
壁挂式4G工业无线路由器
·支持1路百兆WAN口、4路百兆LAN口、1路RS232/485串口、1/2路4G天线接口、2路2.4GHz天线接口、1/2路SIM卡插槽和1路USB接口
·支持4G蜂窝无线网络与WAN口有线网络互为备份，可实现无线、有线终端设备联网
·支持AP、Client或AP+Client等无线模式，可作为Wi-Fi热点、无线客户端或网桥，可实现无线终端设备接入
·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
·支持工业级的直流电源DC9~36V输入，防反接
·高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-20℃~+70℃严酷的工业环境中
壁挂式4G工业无线路由器
·支持1路百兆WAN口、4路百兆LAN口、1路RS232/485串口、1/2路4G天线接口、2路2.4GHz天线接口、1/2路SIM卡插槽和1路USB接口
·支持4G蜂窝无线网络与WAN口有线网络互为备份，可实现无线、有线终端设备联网
·支持AP、Client或AP+Client等无线模式，可作为Wi-Fi热点、无线客户端或网桥，可实现无线终端设备接入
·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
·支持工业级的直流电源DC9~36V输入，防反接
·高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-20℃~+70℃严酷的工业环境中
产品介绍
CIR675-W系列是专为工业通信网络应用而设计开发的5口百兆壁挂式4G无线工业路由器，支持LAN、WAN、WLAN、4G LTE等多网在线，智能切换多网备份，可实现串口、无线、有线终端设备联网。该系列产品提供1路百兆WAN口、4路百兆LAN口、1路RS232/485串口、1/2路4G天线接口、2路2.4GHz天线接口和1路USB等多种类型接口，支持1路DC9~36V电源输入，采用壁挂式安装方式，满足多种网络现场的需求。CIR675-WB支持双4G模块热备份，全⽹通，⽀持移动、电信、联通2/3/4G双模式不同运营商同时在线，保证通信链路切换备份，防⽌掉线，适⽤于对联⽹稳定性及速率要求较⾼使⽤场景。
产品支持WEB配置多种网管功能，如PPPoE拨号、DHCP服务器、4G网络、无线设置、IP/MAC绑定、静态路由、防火墙、VPN、串口转网络、网络诊断、SNMP、LLDP、云服务等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。支持按键一键重启或恢复出厂设置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度金属外壳，坚固耐用；低功耗、宽温设计，无风扇外壳散热，支持-20℃~+70℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
产品特点
l支持4G蜂窝无线网络、Wi-Fi无线网络与WAN口有线网络，支持多网备份
lWAN口支持DHCP协议、静态地址、PPPoE拨号等方式与外网连接，或作为LAN口与内网连接
lLAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置
l支持4G蜂窝网络，兼容2G/3G，支持三网通用、双卡双待（部分机型）、APN
l支持链路检查，周期性检查4G网络链路状态，进行链路恢复
lWLAN支持AP、Client或AP+Client等模式，可实现无线终端的接入、无线网络的访问或桥接
l支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析
l防火墙支持SYN-flood防御、端口映射、IP/MAC/域名过滤、iptables指令自定义规则、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能
l日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控
l串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种串口转换模式，实现串口转以太网或Modbus RTU/ASCII协议
l支持花生壳内网穿透，可使用花生壳动态域名远程登录与管理设备
l支持动态DNS功能，可通过指定域名远程登录与管理设备
l支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、IPSec、OpenVPN、GRE等隧道协议，服务器支持PPTP、L2TP和IPSec等协议
l支持RTC硬件时钟及NTP网络自动校时
l支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理
l支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l支持集星云平台管理，实现对设备的远程管理和现场网络状态的监控
软件功能 | ||
网管功能 | 支持流量统计、运行状态、网络状态、本机地址等状态信息 支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式 支持DHCP服务器、IP/MAC绑定 支持4G网络、双卡管理（部分机型）、APN、链路检查 支持无线AP模式、Client模式、AP+Client模式 支持静态路由 支持串口转网络、花生壳内网穿透、动态DNS、SNMP、LLDP、云服务 支持PPTP/L2TP/GRE/TUN/TAP协议VPN客户端 支持PPTP/L2TP/IPSec协议VPN服务器 | |
防火墙 | 支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制 支持WAN/LAN口TCP/UDP端口映射 支持IP/MAC/域名过滤、iptables、DMZ、UPnP、IP/MAC/QoS限速 | |
系统管理 | 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包 支持时区、NTP客户端/服务器、计划任务、远程/本地日志 支持用户权限管理，SSH访问 支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置 | |
4G蜂窝网络 | ||
网络制式 | LTE-FDD、LTE-TDD、WCDMA、TD-SCDMA、CDMA、GSM | |
工作频段 | LTE FDD: B1/B3/B5/B8 LTE TDD: B38/B39/B40/B41 WCDMA: B1/B8 TD-SCDMA: B34/B39 CDMA: BC0 GSM: 900/1800MHz | |
最大传输速率 （理论值） | FDD-LTE: DL 150Mbps/UL 50Mbps TDD-LTE: DL 130Mbps/UL 35Mbps WCDMA: DL 42Mbps/UL 5.76Mbps TD-SCDMA: DLMax4.2Mbps/ UL 2.2Mbps CDMA2000: DL 3.1Mbps/ UL 1.8Mbps CDMA: DL 384Kbps/ UL 128Kbps GSM: DL 384Kbps/ UL 128Kbps | |
最大发射功率 | LTE FDD: 23dBm±2dB LTE TDD: 23dBm±2dB WCDMA: 24dBm＋1/-3dB TD-SCDMA: 24dBm＋1/-3dB CDMA: 24dBm＋2/-1dB DCS1800(8-PSK): 26dBm±3dB GSM900(8-PSK): 27dBm±3dB DCS1800: 30dBm±2dB GSM900: 33dBm±2dB | |
接收灵敏度 | LTE FDD (10M)：-99dBm(B1)/ -98dBm(B3)/ -98dBm(B5)/ -99dBm(B8) LTE TDD (10M)：-99dBm(B38)/ -98dBm(B39)/ -99dBm(B40) / -98dBm(B41) WCDMA：-110dBm(B1/B8) TD–SCDMA: -110dBm(B34/B39) CDMA: -108dBm(BC0) DCS1800：-109dBm EGSM900：-109dBm | |
接口规格 | MIR675-W | MIR675-WB |
百兆WAN | 1路10/100Base-T(X)自适应百兆RJ45 WAN口（支持LAN模式），全/半双工、MDI/MDI-X自适应 | |
百兆LAN | 4路10/100Base-T(X)自适应百兆RJ45 LAN口，全/半双工、MDI/MDI-X自适应 | |
串口 | 串口类型：1路RS232/485 连接方式：5位5.08mm间距接线端子 波特率：300bps-230400bps 数据位：5bit、6bit、7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even | |
Wi-Fi天线接口 | 2路2.4G Wi-Fi天线接口，采用SMA-K（外螺纹内孔），支持802.11b/g/n | |
4G天线接口 | 1路4G蜂窝天线接口， 采用SMA-K（外螺纹内孔） | 2路4G蜂窝天线接口， 采用SMA-K（外螺纹内孔） |
SIM卡接口 | 1路标准SIM卡槽（1.8V / 3V）， 支持移动/联通/电信的4G/3G/2G | 2路标准SIM卡槽（1.8V / 3V）， 双卡双待双通，支持移动/联通/电信的4G/3G/2G |
USB | 1路Type-A USB2.0接口，可扩展存储 | |
按键 | 一键重启或恢复出厂设置 | |
指示灯 | 电源指示灯、运行指示灯、Wi-Fi指示灯、串口指示灯、4G指示灯、信号强度指示灯、电口速率和连接/活动指示灯 | |
电源参数 | ||
电源输入 | DC 9~36V，防反接 | |
满载功耗 | MIR675-W：＜2.2W@DC12V MIR675-WB：＜2.7W@DC12V | |
连接方式 | 2位5.08mm间距接线端子或Φ2.5mm DC圆头 | |
机械参数 | ||
外形尺寸 | 207×112×34.2(mm)（含挂耳） | |
安装方式 | 壁挂式安装 | |
机壳防护 | IP40 | |
工作环境 | ||
工作温度 | -20℃~+70℃ | |
存储温度 | -40℃~+85℃ | |
相对湿度 | 5%~95%（无凝露） | |
行业标准 | ||
EMC | IEC 61000-4-2（ESD）：接触放电±6kV，空气放电±15kV IEC 61000-4-5（Surge）： 电源：共模±4kV，差模±2kV； RS485：共模±4kV，差模±2kV； 网口：共模±6kV，差模±2kV | |
标准型号 | 百兆WAN | 百兆LAN | RS232/485 | 4G天线 | 2.4GHz天线 | 电源范围 |
CIR675-W | 1 | 4 | 1 | 1 | 2 | DC9~36V |
CIR675-WB | 1 | 4 | 1 | 2 | 2 |
