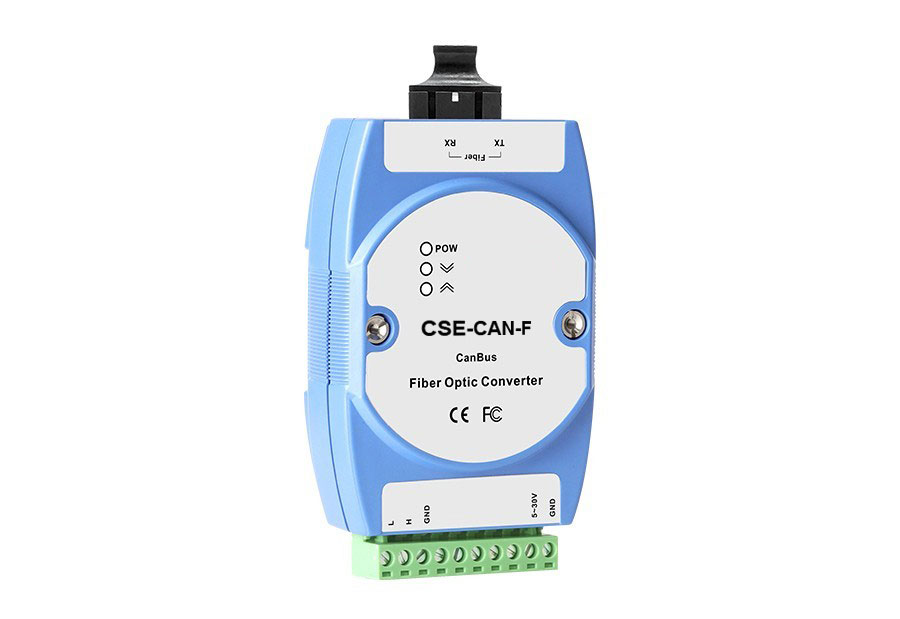

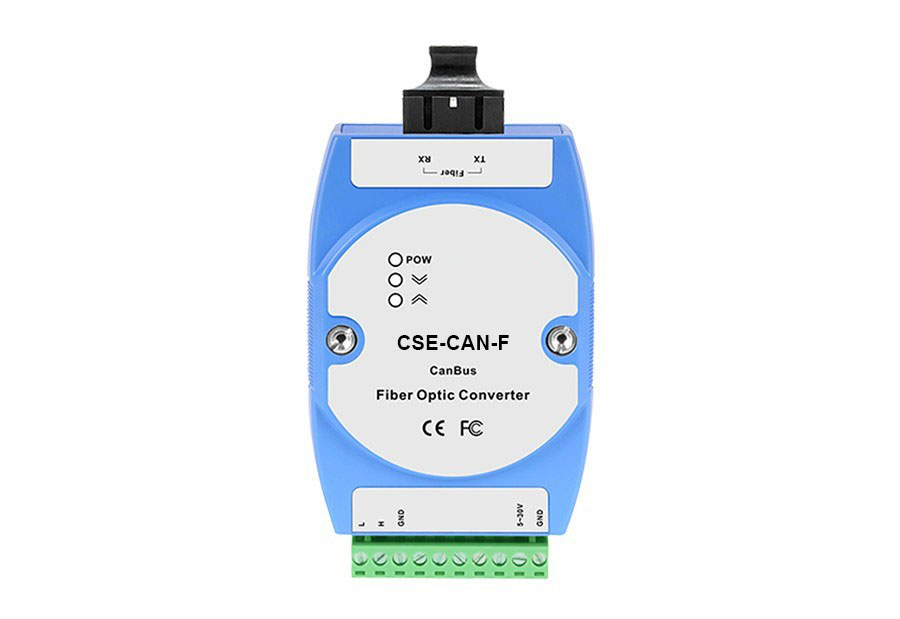

CAN-Bus电平光纤转换器
· 支持1路CAN口和1路光纤接口
· 支持远距离通信，最远传输距离可达20km
· 全透明通信，无需任何设置
· CANBUS数据线上瞬态干扰抑制，通信速率可达300Kbps
· 电源及数据流有指示灯指示以备进行故障处理
· 工业级设计，全部表面贴装工艺保证了产品的长期可靠性
· 支持DC5~30V电源输入
· 支持-40℃~+85℃工作宽温
产品介绍
CSF-CAN-F光纤转换器实现CAN总线信号通过光纤来传输，可延长CAN总线的通信距离的作用，提供1路CAN总线接口和1路光纤接口。同时，由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
接口规格
CAN口
接口类型：1路CAN
波特率：300bps~300000bps
连接方式：10位5.08mm间距接线端子
光纤接口
接口类型：1路光纤接口，ST/SC/FC可选
传输距离：多模5km，单模20km
传输波长：多模850nm/1310nm或单模1310nm
光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm
光功率及灵敏度：≥-8dBm，≤-20dBm（具体参考不同型号光模块）
误码率：≤10-9
指示灯
电源指示灯、CAN口接收与发送指示灯
电源参数
电源输入
DC5~30V
工作电流
＜300mA
连接方式
10位5.08mm间距接线端子
机械参数
外形尺寸
103×72×34(mm)（不含卡轨）
安装方式

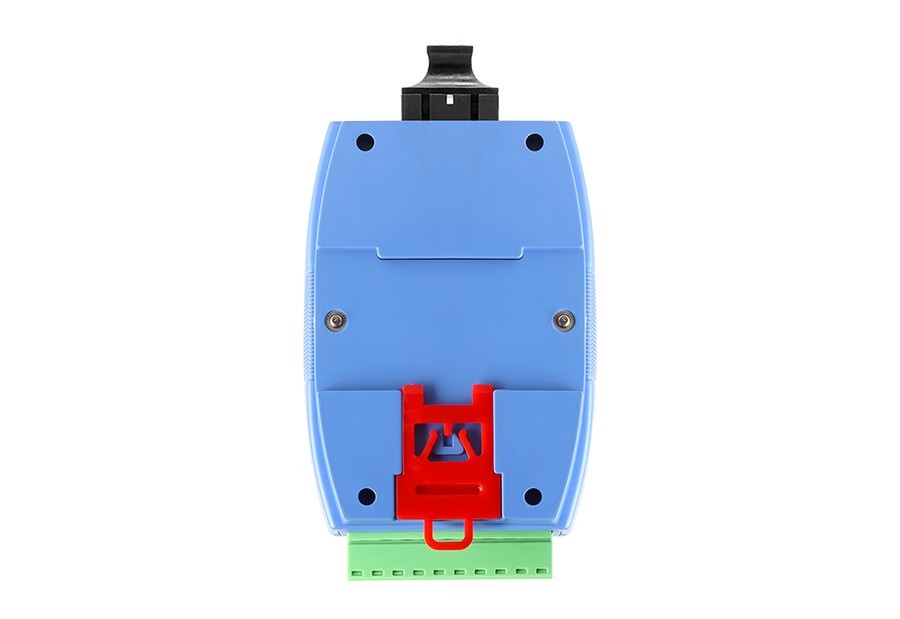

35mm标准DIN卡轨式安装
重量
约116g
工作环境
工作温度
-40℃~+85℃
存储温度
相对湿度
5%~95%（无凝露）
下载
标准型号
CAN
电源范围
CSF-CAN-F(M/S)
