16口三层万兆卡轨式PTP工业以太网交换机
·支持4路万兆SFP+插槽、4路千兆SFP插槽和8路千兆RJ45电口,为用户提供灵活的组网方式
·支持IEEE1588(PTP)、IEEE802.1AS(gPTP)协议,提供高精度时钟同步
·支持快速环网(CS-Ringv2)、ERPS、STP/RTSP/MSTP等环网冗余协议,提高网络可靠性
·支持IPv4/IPv6静态与动态路由,提供RIP、RIPng、OSPFv2/v3动态路由协议,实现路由选择和报文转发
·支持DC24、DC48或AD220多种电源输入方案可选,双输入支持电源冗余
·高强度铝合金外壳,IP40防护等级,无风扇外壳散热,设备能可靠地工作在-40℃~70℃严酷的工业环境中
16口三层万兆卡轨式PTP工业以太网交换机
·支持4路万兆SFP+插槽、4路千兆SFP插槽和8路千兆RJ45电口,为用户提供灵活的组网方式
·支持IEEE1588(PTP)、IEEE802.1AS(gPTP)协议,提供高精度时钟同步
·支持快速环网(CS-Ringv2)、ERPS、STP/RTSP/MSTP等环网冗余协议,提高网络可靠性
·支持IPv4/IPv6静态与动态路由,提供RIP、RIPng、OSPFv2/v3动态路由协议,实现路由选择和报文转发
·支持DC24、DC48或AD220多种电源输入方案可选,双输入支持电源冗余
·高强度铝合金外壳,IP40防护等级,无风扇外壳散热,设备能可靠地工作在-40℃~70℃严酷的工业环境中
产品介绍

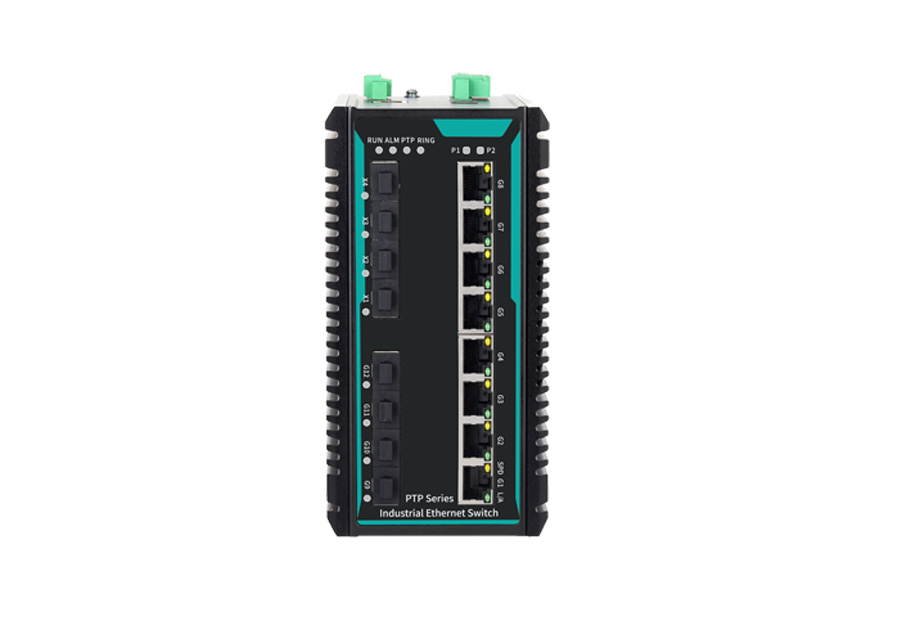

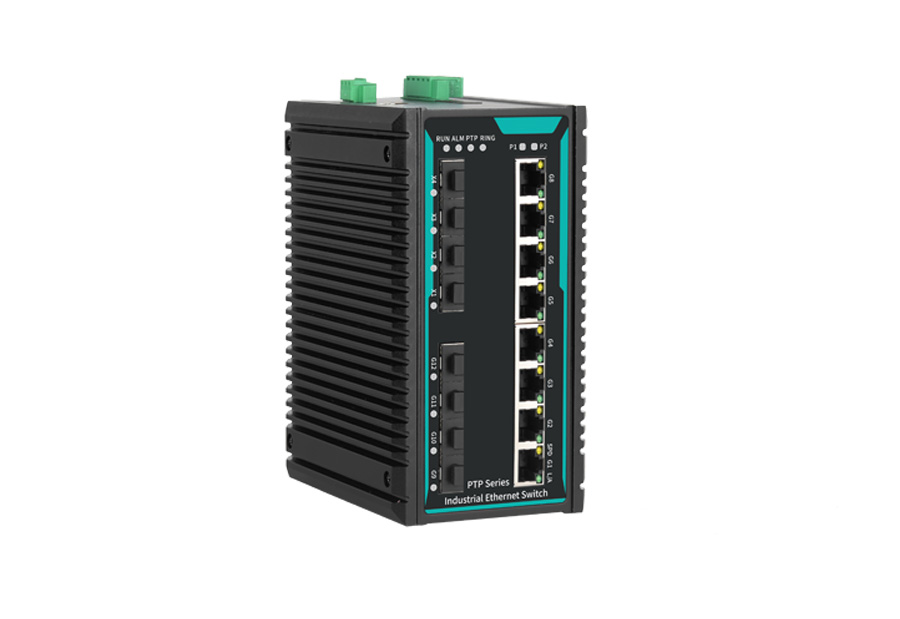

CISCOM8216PTP-4XGF-4GF-8GT系列是集星通信的三层核心万兆卡轨式PTP工业以太网交换机,提供高精度时钟同步,支持4路万兆SFP+插槽、4路千兆SFP插槽和8路千兆电口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传输故障,轻松支撑万兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,35mm标准DIN卡轨式安装,高强度铝合金外壳,坚固耐用,-40℃~+70℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
CISCOM8216PTP-4XGF-4GF-8GT系列三层交换机遵循工业领域的主要通信标准,满足通信实时性、网络安全性等技术问题。产品提供多种管理交换机的途径,如通过CONSOLE口或TELNET/SSH协议访问交换机命令行(CLI),通过HTTP/HTTPS访问交换机WEB界面,通过SNMP协议访问设备MIB。同时提供多种网络协议和行业标准,如PTP、RIP、OSPF、VRRP、ERPS、STP/RSTP/MSTP、VLAN、QoS、LACP、PIM、IGMP、IGMP Snooping、MLD Snooping、LLDP、802.1X、ACL、RMON、DHCPv4客户端/服务器/侦听/中继、DHCPv6侦听/中继、NTP客户端、端口镜像、DDM、OAM、CFM、UDLD、线路诊断、SFlow、Ping、Traceroute等。支持配置文件上传与下载,镜像文件在线升级与备份等系统管理功能。在结构安装方面,可灵活选择机架式或者桌面式。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等领域。
产品特点
l 支持单播帧、广播帧和未知帧风暴抑制,支持广播与组播数据包风暴检测,防止网络风暴
l 支持链路静态汇聚和动态汇聚 LACP,可以增加传输带宽、提高链路可靠性和实现网络负载分担
l 支持 802.1Q VLAN,提供 Access、Trunk、Hybrid 接口易于划分多个广播域,增强网络的安全性
l 支持基于 MAC、协议、IP 子网等方式划分 VLAN,可适用于不同环境的网络
l 支持 MAC 地址表与老化时间限制,静态单播/组播 MAC 地址与接口绑定,保证合法用户的使用
l 支持 PIM、IGMP、IGMP Snooping、MLD Snooping 与组播过滤,减少组播数据在网络中的广播,节省网络资源
l 支持 LLDP 链路层发现协议,获取 LLDP 邻居设备信息,进行链接状态监控,方便拓扑管理和故障定位
l 支持 ERPS 以太网多环保护技术,提供多环组网,进行链路备份,实现快速收敛,提高网络稳定性
l 支持 VRRP 虚拟路由冗余协议,将多台路由设备组成一个虚拟路由器,实现冗余备份;
l 支持 HTTP、HTTPS、TELNET、SSH、CONSOLE 口等多种登录方式;
l 支持 SNMPv1/v2c/v3,通过 MIB 网络管理系统可进行信息查询、信息修改和故障排查,实现集中管理;
l 支持 RMON 远程网络监视,对各种类型数据帧进行统计和告警,可用于网络管理系统远程监控和管理;
l 支持端口安全,将动态 MAC 地址转换为安全动态/静态/Sticky MAC,增强设备安全性;
l 支持 802.1X 端口认证,对接入用户进行身份验证和访问权限控制;
l 支持 AAA 安全网络管理机制,通过 RADIUS、TACACS+进行认证、授权和计费,防止非法用户登录;
l 支持 ACL 访问控制列表,可自定义多种帧类型过滤规则,对指定报文进行过滤或速率限制;
l 支持 QoS 服务质量,使语音、视频和重要的数据在网络设备中优先传输,解决网络拥塞;
l 支持端口镜像,可采集端口发送与接收的数据,用于网络检测和故障管理;
l 支持 DDM 数字诊断监控,可监测 DDM SFP 光模块的工作温度、电压、电流、发送/接收光功率等参数;
l 支持 Ping IPv4/IPv6、Traceroute IPv4/IPv6 检测网络连通性及定位故障点;
l 支持双电源掉电告警与端口掉线告警,支持继电器告警方式;
l 支持 DHCPv4 服务器,集中对用户 IP 地址进行动态管理和配置;
l 支持 DHCPv4/v6 侦听,保证 DHCP 客户端从合法的 DHCP 服务器获取 IP 地址,防止 DHCP 攻击;
l 支持 DHCPv4/v6 中继协助 DHCP 服务器向 DHCP 客户端动态分配网络参数;
l 支持系统日志记录用户操作、系统安全、系统故障等信息,支持 Syslog 服务器远程监控。
软件功能 | |
交换功能 | 支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计 支持802.1Q VLAN、基于MAC/协议/子网的VLAN、端口隔离、VLAN映射 支持MAC地址老化与学习限制,静态单播或组播MAC地址绑定 |
PTP | IEEE 1588v2 (Precision Time Protocol, PTP) IEEE 802.1AS (generalized PTP, gPTP) |
冗余技术 | 支持快速环网(CS-Ringv2)私有协议 支持ERPS 支持STP/RSTP/MSTP |
组播技术 | 支持IGMP Snooping、MLD Snooping 支持组播过滤 支持IGMPv2/v3 支持PIM-SM |
路由技术 | 支持IPv4/IPv6静态路由 支持路由控制,路由加密与路由访问控制列表 支持RIP、RIPng、OSPFv2/v3动态路由 支持VRRPv2/v3 |
安全管理 | 支持HTTP/HTTPS、SNMP、TELNET/SSH访问管理 支持802.1X端口认证、AAA认证,RADIUS、TACACS+协议 支持端口安全、源IPv4/IPv6防护、ARP防护 支持ACL,对L2-L4层数据过滤 支持环回检测、告警 |
管理与维护 | 支持DHCPv6客户端/侦听/中继、DHCPv4客户端/服务器/侦听/中继 支持QoS、SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、RMON、LLDP、LLDP MED 支持私有网络管理协议CS-NMPv2 支持端口镜像、DDM、OAM、CFM、UDLD、sFlow、线路诊断、Ping、Traceroute 支持用户权限管理、日志管理、本地时间管理和NTP客户端 支持配置文件管理、镜像升级与双备份、在线重启与恢复出厂设置 |
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 180Gbps |
缓存大小 | 32Mbit |
MAC地址表 | 32K |
接口规格 | |
万兆光口 | 4路10GBase-R万兆SFP+插槽,兼容1000Base-X千兆SFP光模块和1000Base-T千兆SFP电模块(推荐使用我司指定光转电模块) |
千兆光口 | 4路1000Base-X千兆SFP插槽,兼容100Base-FX百兆SFP光模块和1000Base-T千兆SFP电模块(推荐使用我司指定光转电模块) 4路1000Base-X千兆SFP插槽,兼容100Base-FX百兆SFP光模块和1000Base-T千兆SFP电模块(推荐使用我司指定光转电模块) |
千兆电口 | 8路10/100/1000Base-T(X)自适应千兆RJ45电口,全/半双工、MDI/ MDI-X自适应 |
继电器 | 1路继电器告警输出,3位3.81mm间距带锁扣接线端子 |
CONSOLE | 1路CONSOLE口,RS232信号RJ45口,用于设备调试与命令行配置 |
按键 | 一键重启或恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、告警指示灯、光口指示灯、PTP指示灯、Ring指示灯、电口速率与连接/活动指示灯 |
电源参数 | |
电源输入 | 直流机型:DC20~72V,防反接,支持双电源冗余 交流机型:AC85~264V / DC110~370V
|
满载功耗 | <27W@DC48V、<27W@AC220V |

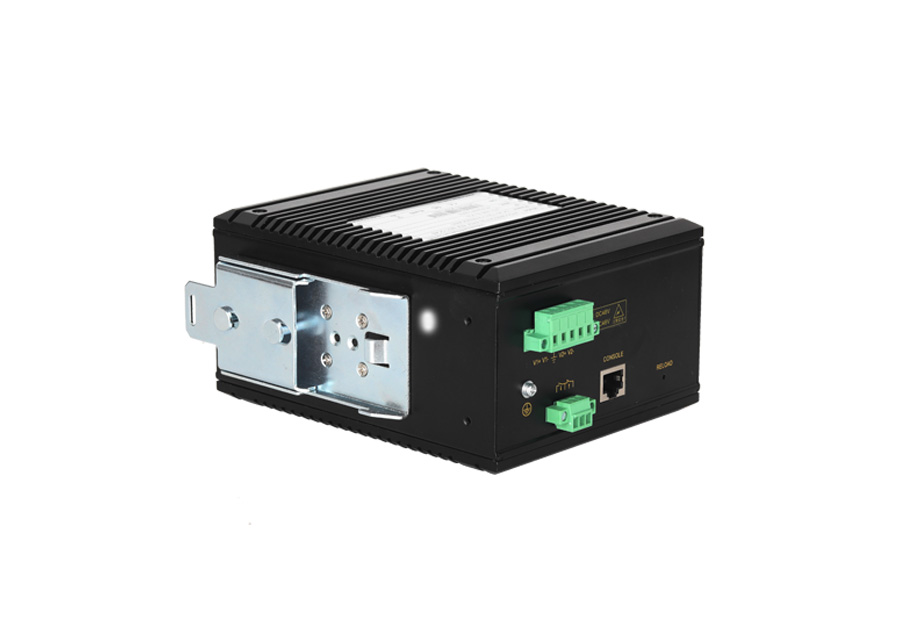

连接方式 | 5位5.08mm间距带锁扣接线端子 |
电源保护 | 内置过流保护 |
机械参数 | |
外形尺寸 | 160×82.5×128(mm)(不含卡轨) |

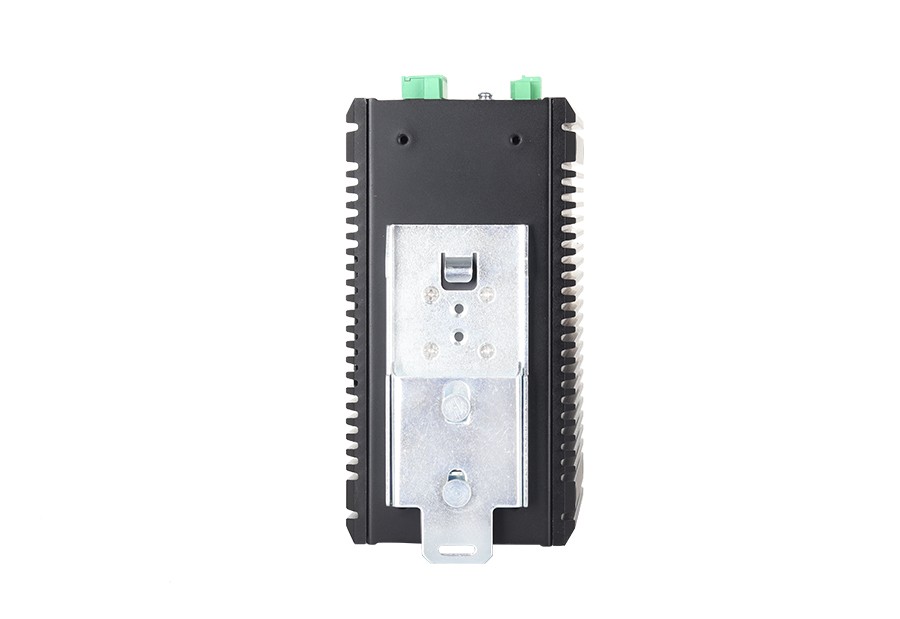

安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约1.6kg |
工作环境 | |
工作温度 | -40℃~+70℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%(无凝露) |
行业标准 | |
EMC | IEC 61000-4-2(ESD):Level 4(接触放电±8kV,空气放电±15kV) IEC 61000-4-5(Surge):Level 3( 电源:共模±2kV,差模±2kV;网口:共模±4kV,差模±2kV) IEC 61000-4-4(EFT):Level 4(电源:±4kV,网口:±2kV) |
型号 | 版本 | 资料 |
CISCOM8216PTP-4XGF-4GF-8GT | V1.0 |
标准型号 | 万兆光口 | 千兆光口 | 千兆电口 | 电源范围 |
CISCOM8216PTP-4XGF-4GF-8GT-DC24 | 4 | 4 | 8 | 双路DC20~72V |
CISCOM8216PTP-4XGF-4GF-8GT-DC48 | 4 | 4 | 8 | |
CISCOM8216PTP-4XGF-4GF-8GT-AD220 | 4 | 4 | 8 | 单路AC85~264V/ DC110~370V |
