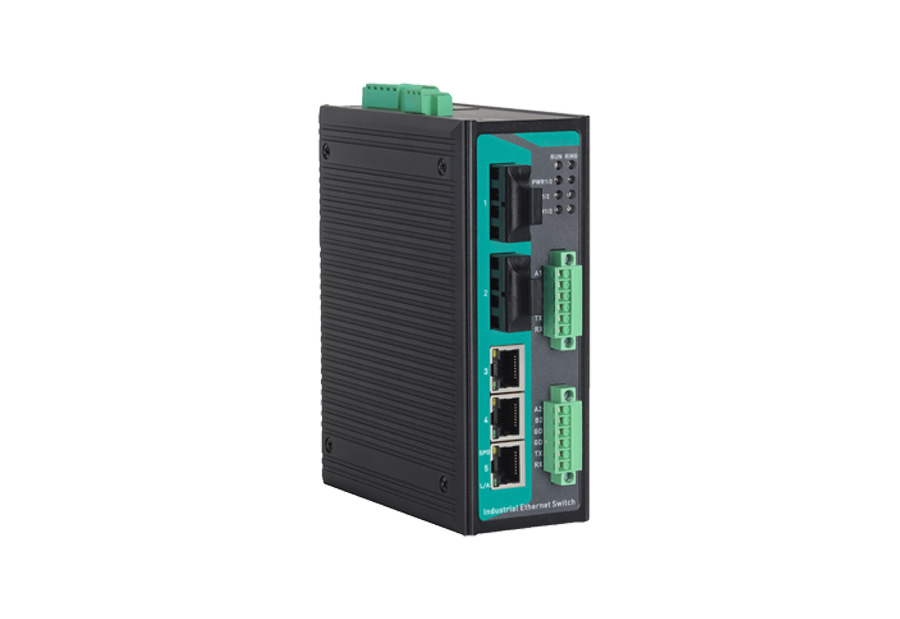

5口二层百兆网管型带2路数据口卡轨式工业以太网交换机
·支持1/2路百兆光口和4/3路百兆电口，为用户提供灵活的组网方式
·支持串口或CAN终端设备联网，实现串口/CAN总线与以太网（UDP/TCP）双向透明传输
·支持CS-Ringv1/v2、STP/RSTP等环网冗余协议，提高网络可靠性
·小于20ms的快速环网冗余（CS-Ringv1/v2），增强了系统通信的可靠性
·支持2路DC 9~60V电源输入，双电源冗余
·高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
产品介绍
CIEN5205C系列是集星通信的二层百兆网管型卡轨式工业以太网交换机，支持5个百兆以太网接口和2个RS232/485或CAN接口可选，集成串口设备联网或CAN设备联网。百兆以太网接口支持1光4电或2光3电可选，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑百兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，35mm标准DIN卡轨式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
CIEN5205C系列支持WEB网管功能和多种网络协议，如CS-Ringv1/v2、STP/RSTP、VLAN、QoS、端口镜像、静态组播MAC地址绑定、网络诊断、告警和系统在线升级等，可以提高网络的性能、可靠性和安全性，满足各种复杂网络的需求。支持UDP、TCP Client、TCP Server、UDP组播等多种网络传输模式，实现CAN/串口终端设备联网。产品通过严格的功能、高低温、安规与EMC等测试，满足复杂的网络和严酷的工业环境应用需求，可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。
产品特点
l 支持广播、组播和未知单播报文出口与入口速率限制
l 支持未知单播、未知组播、已知组播和广播报文速率限制，抑制网络风暴
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持静态组播MAC地址绑定，减少组播数据在网络中的广播，节省网络资源
l 支持告警功能，包含端口掉线和环网状态等告警
l 支持端口镜像，可采集端口入口与出口的数据，用于网络检测和故障管理
l 支持RSTP生成树协议，兼容STP协议，可消除网络环路，提高网络可靠性
l 串口/CAN支持UDP或UDP组播模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效
l 串口/CAN支持TCP Client/Server模式，通过TCP协议建立连接，提供可靠的数据传输，TCP Client可建立1路连接，TCP Server可建立至多4路连接
l 支持多种分包机制，实现CAN/串口转以太网，满足不同网络实时性需求
l CAN支持正常模式、回环模式和监听模式，可分别用于正常通信、总线测试和故障排查
l 支持CAN ID过滤，允许指定ID范围的标准帧或扩展帧传输
l 支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控
l 支持访客和管理员，不同权限用户分级管理
l 支持设备在线重启、恢复出厂设置和系统升级
软件功能 | |
交换功能 | 支持端口配置、速率配置、风暴抑制、端口统计 支持端口VLAN、802.1Q VLAN 支持MAC地址老化 |
CAN/串口 | 支持UDP、TCP Client、TCP Server、UDP组播等网络工作模式 支持串口与网络发送和接收字节数统计 支持正常模式、监听模式、回环模式等CAN工作模式 支持CAN ID过滤，CAN帧统计 |
冗余技术 | 支持CS-Ringv1/v2私有环网技术 支持RSTP，兼容STP |
组播技术 | 支持静态组播MAC地址绑定 |
管理与维护 | 支持静态IP 支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制 支持端口镜像、Ping、告警 支持不同权限用户管理、在线重启、恢复出厂设置、系统升级，配置文件上传/下载 支持CSView、CSViewPro管理 |
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 1.2Gbps |
缓存大小 | 768kbit |
MAC地址表 | 2K |
接口规格 | |
百兆光口 | 1/2路100Base-FX百兆光口，支持单模/多模、SC/FC/ST、波长、传输距离可选 |
百兆电口 | 4/3路10/100Base-T(X)自适应百兆电口，支持全/半双工、MDI/ MDI-X自适应 |
串口 | 接口类型：2路RS232/485可选 接口信号：A、B、GND、TX、RX 波特率：600bps-115200bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：无、奇校验、偶校验、Mark、Space 连接方式：6位3.81mm间距带锁扣接线端子 |
CAN口 | 接口类型：2路CAN口可选 接口信号：CANH、CANL、GND 波特率：5kbps-1000kbps 连接方式：6位3.81mm间距带锁扣接线端子 终端电阻：内置120Ω终端电阻，可通过拨码开关设置 |
继电器 | 1路继电器告警输出，3位3.81mm间距带锁扣接线端子 |
按键 | 恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、环网指示灯、接口指示灯、电口速率指示灯、串口/CAN指示灯 |
电源参数 | |

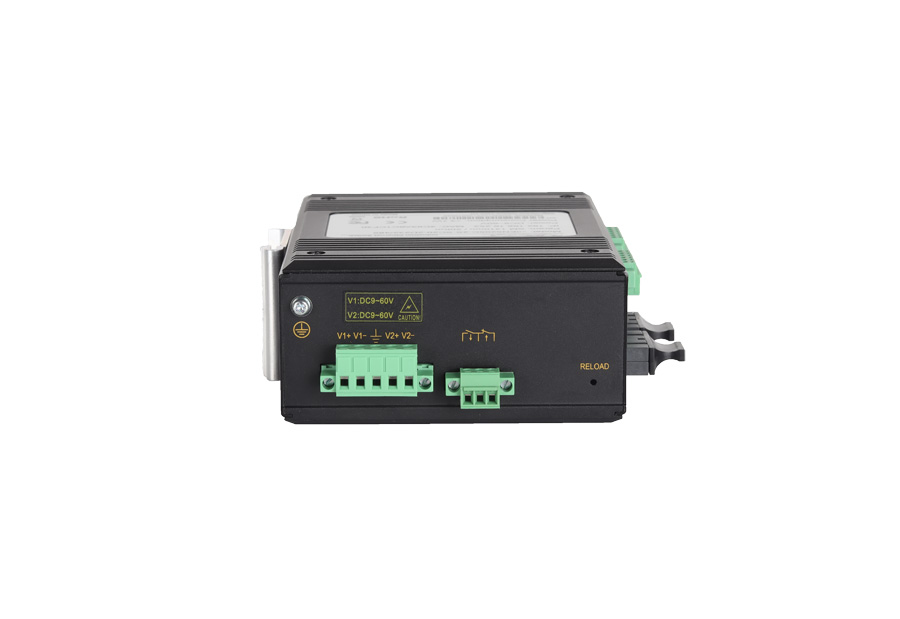

电源输入 | DC9~60V，双电源冗余，无极性 |
满载功耗 | ＜2.9W@DC24V（F）、＜3.7W@DC24V（2F） |
连接方式 | 5位5.08mm间距带锁扣接线端子 |
机械参数 | |
外形尺寸 | 140×54×110(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.64kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 4 |
型号 | 版本 | 资料 |
CIEN5205C 规格书 | V1.0 |
标准型号 | 百兆光口 | 百兆电口 | RS232/485 | CAN | 电源范围 |
CIEN5205C-F(M/S)-2D485 | 1 | 4 | 2 | / | 双路 DC9~60V |
CIEN5205C-2F(M/S)-2D485 | 2 | 3 | 2 | / | |
CIEN5205C-F(M/S)-2CAN | 1 | 4 | / | 2 | |
CIEN5205C-2F(M/S)-2CAN | 2 | 3 | / | 2 |
