8口二层百兆非网管型卡轨式工业以太网交换机
·支持8路百兆电口，为用户提供灵活的组网方式
·提供的10Base-T/100Base-TX自适应的百兆以太网接口，支持自动MDI/MDI-X连接
·即插即用，方便快捷，支持电源状态继电器告警输出
·采用高强度封闭铝制外壳，IP40防护等级，无风扇外壳散热，持久耐用，稳定可靠
·支持DC 12~48V直流输入，支持双电源冗余、反接保护
·-40℃~+85℃工作温度，满足恶劣工业环境应用要求
产品介绍

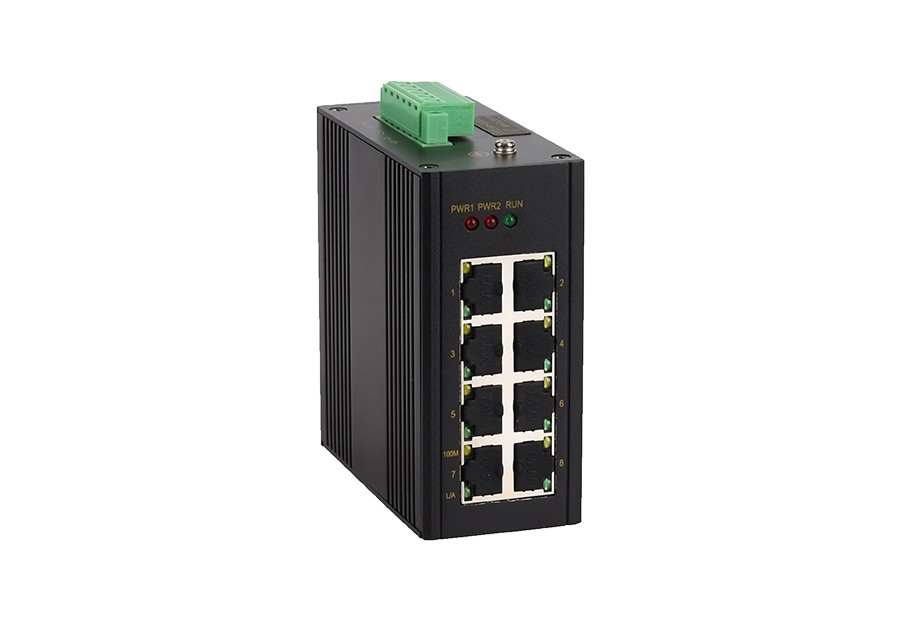

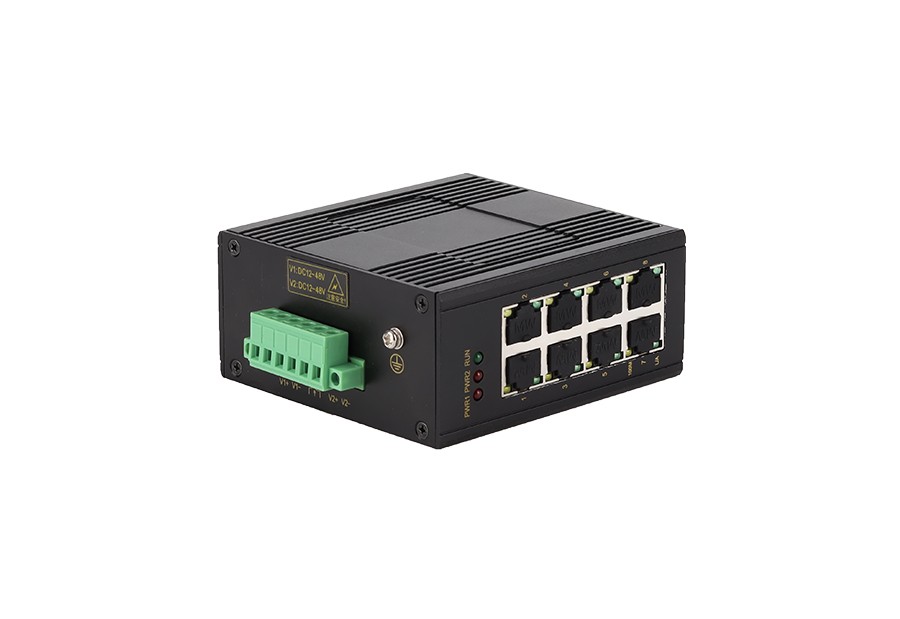

CIEN2208E是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供8个百兆电口，电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接；使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。
CIEN2208E非网管型交换机提供宽范围的直流电源输入，在结构安装方面，交换机使用工业卡轨式安装。该产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端，还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
交换属性 | |
背板带宽 | 1.6Gbps |
缓存大小 | 768Kbit |
MAC地址表 | 2K |
接口规格 | |
百兆电口 | 8路10/100Base-T(X)自适应百兆RJ45口，支持全/半双工、MDI/MDI-X自适应 |
继电器 | 1路继电器告警输出，采用5.08mm间距6PIN接线端子，继电器占2位 |
指示灯 | 电源指示灯、运行指示灯、电口速率和连接/活动指示灯 |
电源参数 | |
电源输入 | DC 12~48V，双电源冗余 |
满载功耗 | ＜1.8W@DC24V |
连接方式 | 5.08mm间距6PIN接线端子，电源占4位 |
电源保护 | 反接保护 |
机械参数 | |
外形尺寸 | 95×43×90.5(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.34kg |
工作环境 | |
工作温度 | -40℃~ +85℃ |
存储温度 | -40℃~ +85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±1kV； 网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV） |
| 型号 | 版本 | 下载 |
| CIEN2208E 规格书 | V2.0 | 下载 |
| 标准型号 | 百兆电口 | 电源范围 |
CIEN2208E | 8 | 双路DC 12~48V |
