1 千兆光 2 千兆电卡轨式工业以太网光纤收发器

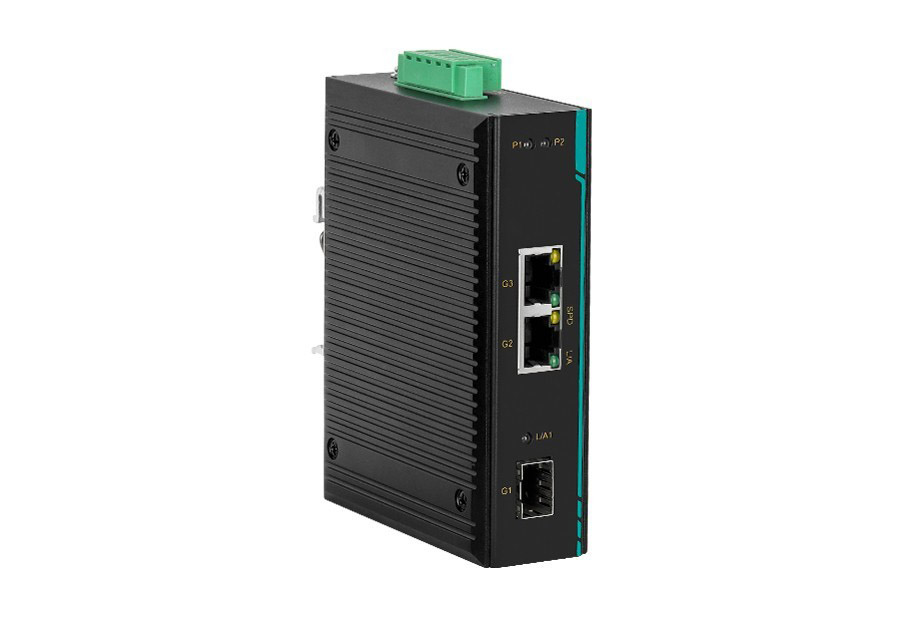

· 支持1路千兆光口和2路千兆电口，为用户提供灵活的组网方式
· 光口支持多种类型SFP模块可选，电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
· 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC9~60V电源输入可选，DC9~60V支持双电源备份
· 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
产品介绍
CIEN1203G-GF 系列是集星通信专为工业通信网络应用而设计开发的 3 口千兆卡轨式工业以太网光纤收发器。 该系列产品主要用于即插即用的简单应用方式，支持 1 路千兆光口和 2 路千兆电口，其中光口为 1000Base-X SFP 插槽，电口为 10/100/1000Base-T(X)自适应 RJ45 端口，每个电口具有自适应功能，支持全双工或半双 工方式，并能自动进行 MDI/MDI-X 连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、 更加快速，满足客户为提高附加值应用而不断创新的需求。在核心器件上采用工业级品质设计方案，35mm 标 准卡轨式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计， 能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交 通、智慧工厂等工业领域。
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 14Gbps |
缓存大小 | 2Mbit |
MAC地址表 | 2K |
接口规格 | |
千兆光口 | 1路1000Base-X千兆SFP插槽 |
千兆电口 | 2路10/100/1000Base-T(X)自适应千兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应 |
指示灯 | 电源指示灯、接口指示灯 |
电源参数 | |
电源输入 | 直流机型：DC9~60V，双电源冗余、无极性 交流机型：AC85~264V（频率：47Hz~63Hz）或DC110~370V |
满载功耗 | ＜1.7W@DC12V |

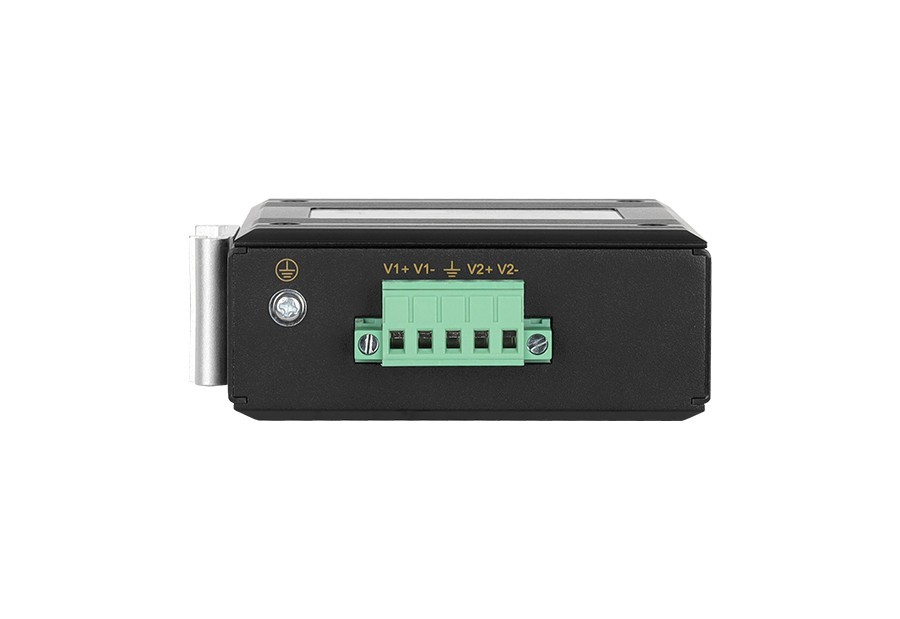

连接方式 | 5位5.08mm间距接线端子 |
机械参数 | |
外形尺寸 | 118×35×88(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.4kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 4 |
| 型号 | 版本 | 资料 |
| CIEN1203G-GF 规格书 | V1.0 |
标准型号 | 千兆光口 | 千兆电口 | 电源范围 |
CIEN1203G-GF | 1 | 2 | 双路DC9~60V |
CIEN1203G-GF-AD220 | 1 | 2 | 单路AC85~264V或DC110~370V |
