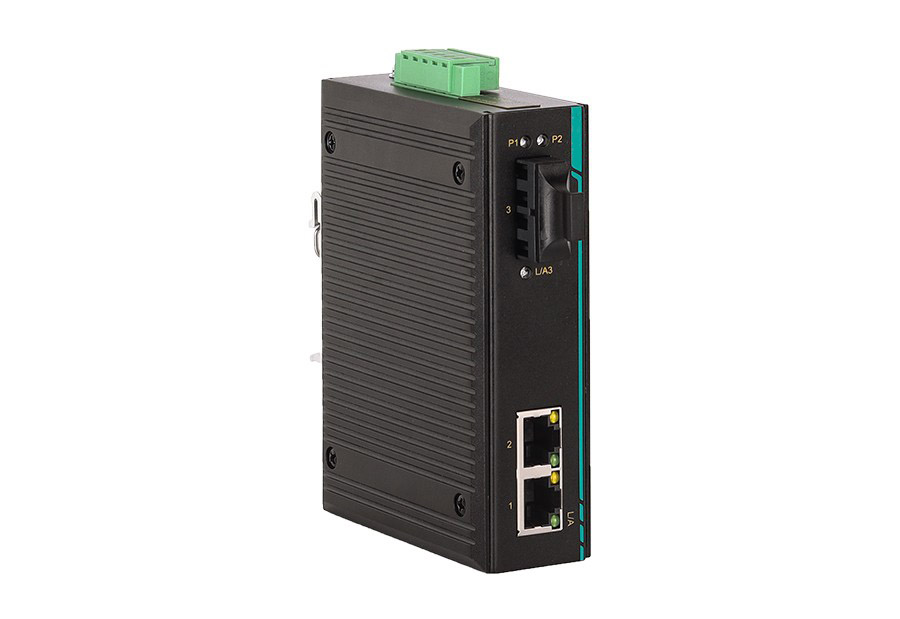

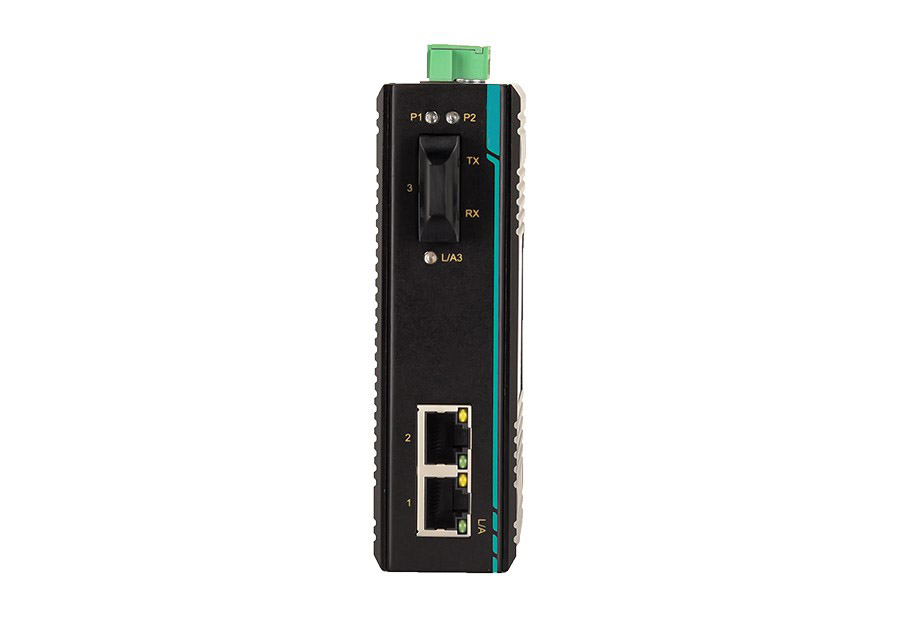

3口百兆卡轨式工业以太网光纤收发器
· 支持1路百兆光口和2路百兆电口，为用户提供灵活的组网方式
· 光口支持多种类型光模块可选，电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷
· 支持Jumbo巨型帧传输，最大帧长2048字节
· 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC9~60V电源输入可选，DC9~60V支持双电源备份
· 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中
产品介绍
CIEN1203-F 是集星通信专为工业通信网络应用而设计开发的 3 口百兆卡轨式工业以太网光纤收发器。该系列 产品主要用于即插即用的简单应用方式，支持 1 路百兆光口和 2 路百兆电口，其中光口为 100Base-FX 单模或 多模光纤接口；电口为 10/100Base-T(X)以太网 RJ45 端口，每个 RJ45 端口具有自适应功能，能自动适配到 10Base-T 或 100Base-TX 状态，以及全双工或半双工方式，并能自动进行 MDI/MDI-X 连接，为工业自动化 提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需 求。 CIEN1203-F 提供宽范围的直流或交流电源输入；在结构安装方面，采用 35mm 标准 DIN 卡轨式安装。该产 品具备即联即用特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端，还是在高电磁 辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动 化等工业领域。
交换性能 | |
交换方式 | 存储转发 |
背板带宽 | 1Gbps |
缓存大小 | 748Kbit |
MAC地址表 | 2K |
接口规格 | |
百兆光口 | 1路100Base-FX百兆光口，支持SC/FC/ST、单模/多模、波长、传输距离可选 |
百兆电口 | 2路10/100Base-T(X)自适应百兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应 |
指示灯 | 电源指示灯、接口指示灯 |
电源参数 | |
电源输入 | 直流机型：DC9~60V，双电源冗余、无极性 交流机型：AC85~264V（47Hz~63Hz）或DC110~370V |
满载功耗 | ＜1.5W@DC24V |

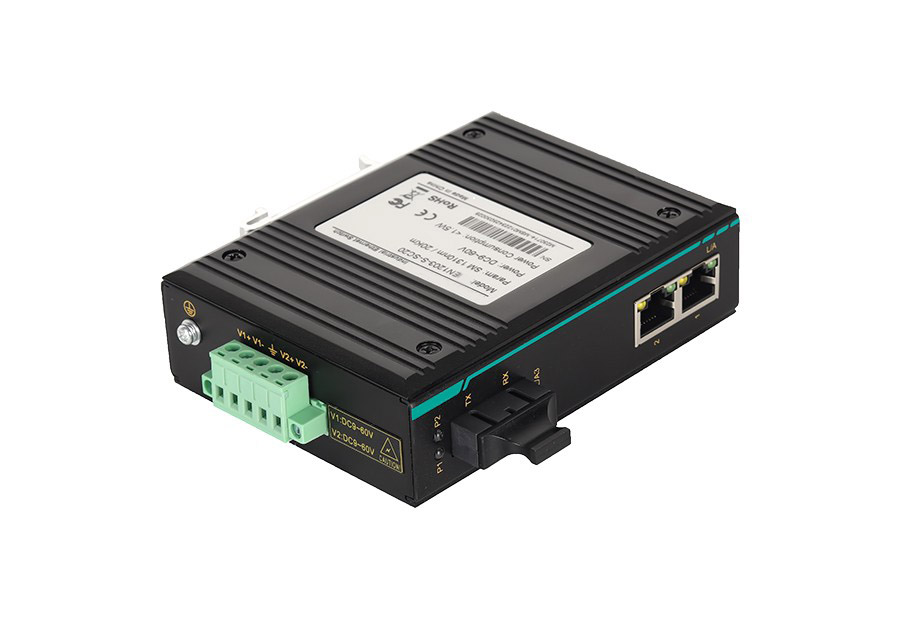

连接方式 | 5位5.08mm间距接线端子 |
机械参数 | |
外形尺寸 | 118×35×88(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.64kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 3 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 3 |
| 型号 | 版本 | 资料 |
| CIEN1203-F 规格书 | V1.0 |
标准型号 | 百兆光口 | 百兆电口 | 电源范围 |
CIEN1203-F(M/S) | 1 | 2 | 双路DC9~60V |
CIEN1203-F(M/S)-AD220 | 1 | 2 | 单路AC85~264V或DC110~370V |
