网管功能

支持流量统计、运行状态、网络状态、本机地址等状态信息或无线信息

支持路由模式、AP模式、中继模式、桥接模式、客户端模式

支持静态地址、DHCP、PPPoE外网连接

支持DHCP服务器、IP/MAC绑定、无线用户黑白名单

支持短防护时间间隔、分段阈值、RTS阈值、纯G模式、纯11N模式

支持静态路由

支持花生壳内网穿透、动态DNS、SNMP、LLDP

支持PPTP/L2TP/GRE/TUN/TAP协议VPN客户端

支持PPTP/L2TP/IPSec协议VPN服务器

防火墙

支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制

支持WAN/LAN口TCP/UDP端口映射

支持IP/MAC/域名过滤、iptables、DMZ、UPnP

系统管理

支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包

支持时区、NTP客户端/服务器、管理端口、Crontab、远程/本地日志

支持用户权限管理，SSH/ HTTPS访问控制

支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置

Wi-Fi射频参数

无线标准

2.4GHz 802.11b/g/n/ax

5GHz 802.11a/n/ac/ax

调制方式

DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM、256-QAM、1024-QAM

频段带宽

20MHz/40MHz/80MHz/160MHz

最大传输速率

（理论值）

2.4GHz：574Mbps

5GHz：2402Mbps

最大发射功率

2.4GHz：

 +16dBm HE40 at -47dB DEVM

 +19dBm HE40 at -43dB DEVM

 +24.5dBm MCS9 HT40 at -35dB DEVM

 +26dBm MCS7 HT20/40 at -30dB DEVM

 +28dBm MCS0 HT20

5GHz：

 +19dBm MCS11 HE160 at -43dB DEVM

 +16dBm MCS11 HE80 at -47dB DEVM

 +18dBm MCS11 HE80 at -43dB DEVM

 +23dBm MCS9 VHT80 at -35dB DEVM

 +24dBm MCS7 HT20/40 at -30dB DEVM

 +26dBm MCS0 HT20

接收灵敏度

2.4GHz：

 -69.0dBm(VHT40/MCS9/2SS)

 -63.0dBm(VHT40/MCS11/2SS)

 -68.5dBm(HT40/MCS9/2SS)

 -63.0dBm(HE40/MCS11/2SS)

5GHz：

 -64.5dBm(VHT80/MCS9/2SS)

 -59.0dBm(VHT80/MCS11/2SS)

 -64.0dBm(HE80/MCS9/2SS)

 -58.0dBm(HE80/MCS11/2SS)

 -58dBm(HE160/MCS9/2SS)

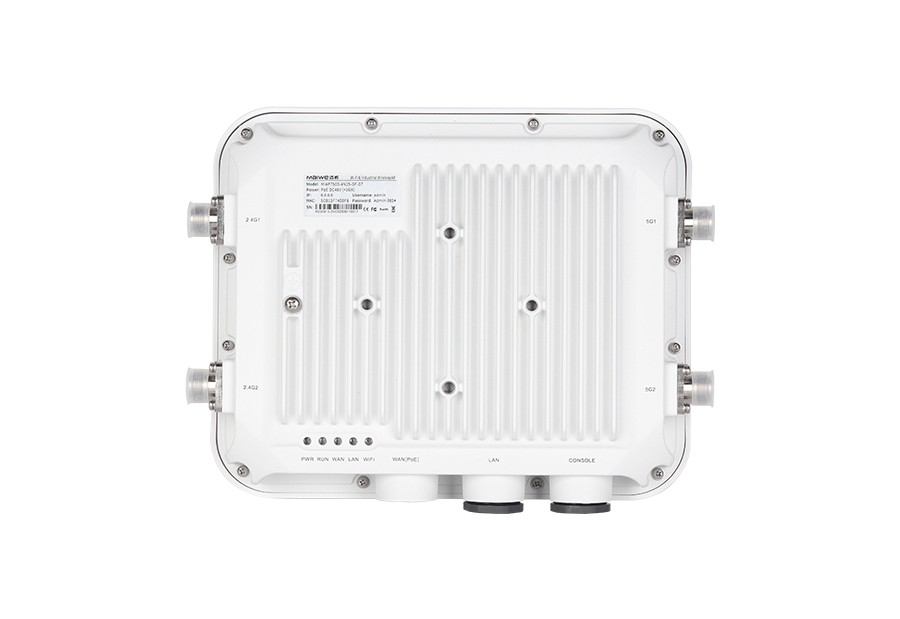

接口规格

千兆WAN (PoE)

1路10/100/1000Base-T(X)自适应千兆WAN/LAN复用口，采用RJ45，支持全/半双工、MDI/MDI-X自适应；支持标准PoE受电，符合IEEE802.3af/at标准

千兆LAN

1路1000Base-X千兆LAN口，采用SFP插槽

天线接口

2路2.4GHz天线接口和2路5GHz天线接口，均采用N-K型（Female）

指示灯

电源指示灯、运行指示灯、WAN指示灯、LAN指示灯、WiFi指示灯

电源参数

电源输入

标准PoE DC48V受电接口（DC44~57V输入）

满载功耗

＜16W

连接方式

RJ45（WAN口）

机械参数

外形尺寸

242.5×198.5×82(mm)（不含天线与抱箍）

安装方式

抱杆式安装

机壳防护

IP67

重量

约1.68kg（不含天线与抱箍）

工作环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±1kV；

网口：共模±4kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV）
