CIAP7102G-Exi
工业级矿用本安型千兆双频Wi- Fi 6无线AP
·支持1个RJ45千兆LAN口，1个SFP千兆WAN口
·支持Wi-Fi6双频WLAN无线局域网，2.4G理论最高速率574Mbps，5G支持160MHz带宽，理论最高速率2402Mbps
·支持路由、AP、中继、桥接和客户端五种工作模式，满足不同的应用场景
·支持Wi-Fi SON无线自组网功能
有线网口均支持10/100/1000Mbps速率
·支持虚拟SSID和SSID隐藏
·支持用户隔离和发射功率可调，支持国家码设置
·支持Wi-Fi短防护时间间隔、数据包分段阈值和RTS阈值
·支持静态路由、PPPoE、DHCP、静态IP功能
工业级矿用本安型千兆双频Wi- Fi 6无线AP
·支持1个RJ45千兆LAN口，1个SFP千兆WAN口
·支持Wi-Fi6双频WLAN无线局域网，2.4G理论最高速率574Mbps，5G支持160MHz带宽，理论最高速率2402Mbps
·支持路由、AP、中继、桥接和客户端五种工作模式，满足不同的应用场景
·支持Wi-Fi SON无线自组网功能
有线网口均支持10/100/1000Mbps速率
·支持虚拟SSID和SSID隐藏
·支持用户隔离和发射功率可调，支持国家码设置
·支持Wi-Fi短防护时间间隔、数据包分段阈值和RTS阈值
·支持静态路由、PPPoE、DHCP、静态IP功能
产品介绍

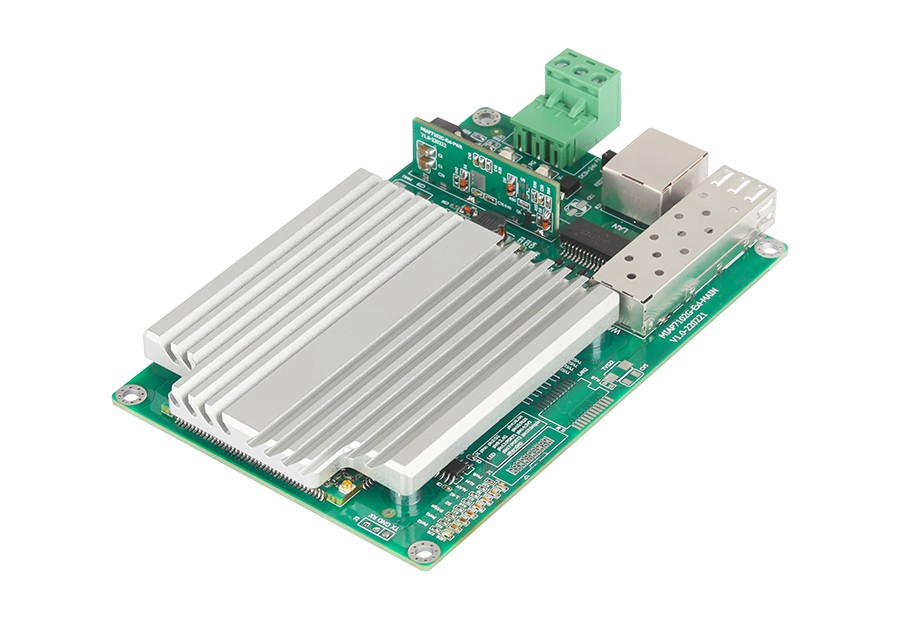

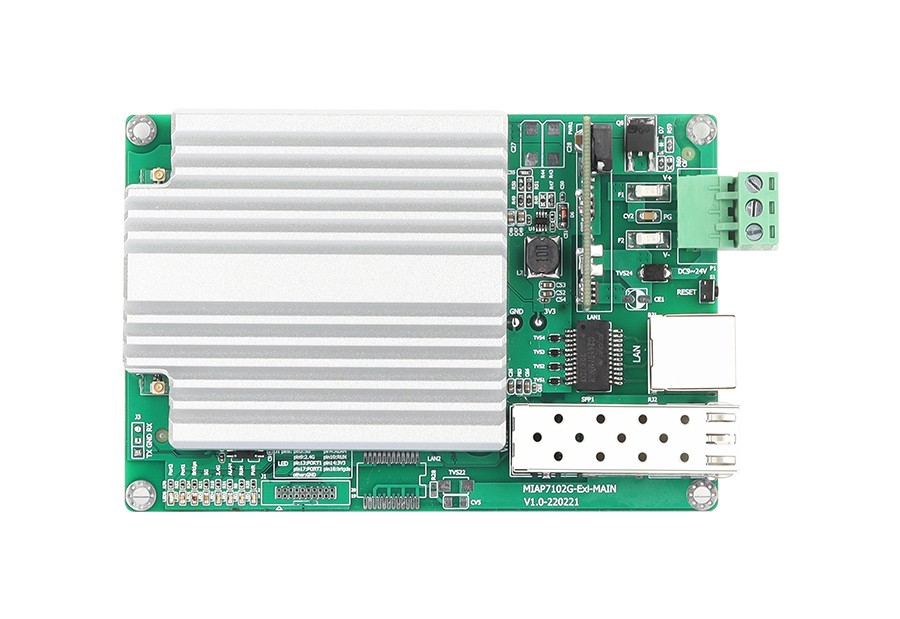

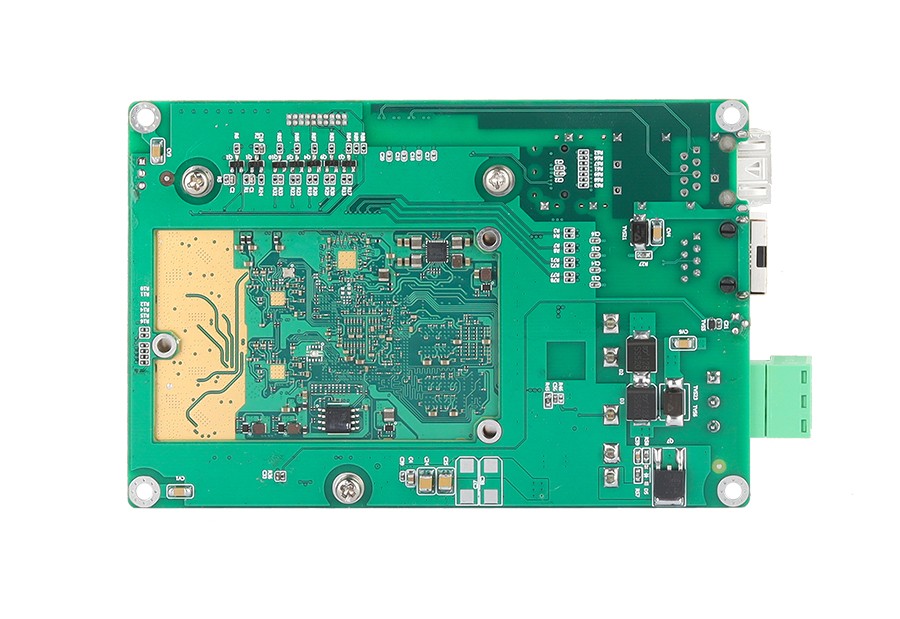

CIAP7102G-Exi是集星自主开发的千兆矿用本安型双频Wi-Fi6工业级无线AP，该产品采用专业的工业级高通芯片，可提供2 .4GHz和5GHz双频无线服务，支持高速无线连接，2.4GHz传输速率最高可达574Mbps，5GHz传输速率最高可达2402Mbps。
CIAP7102G-Exi双频基站具有高性能、高增益、高接收灵敏度、高带宽等特点，不仅能覆盖更大的范围，而且多个AP之间还支持快速无缝漫游技术能提供更高的无线传输性能及稳定性。硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于煤矿系统中无线通信、无线视频传输及其它Wi-Fi覆盖系统设计，为用户设备提供一种便捷快速的联网方案。
产品特点
l 支持防火墙、NAT、DMZ主机、访问控制黑白名单
l 支持NTP网络自动校时
l 支持花生壳内网穿透及动态域名解析DDNS
l 支持VPN虚拟专网
l 支持SNMP协议及SNMP Trap上报
l 支持LLDP协议
l AP模式支持二层及三层网络快速发现AC，自动注册上线功能
l AP模式支持AC控制器无线射频参数配置及整网管理功能
l AP模式支持上线自动同步配置参数，周期上报设备及无线终端信息
l AP模式支持AC控制器无线黑白名单配置功能
l AP模式支持AC控制器下的快速漫游功能，实现无线终端设备漫游切换功能
l AP模式支持AC控制器下的单台升级、批量升级、在线和上线自动升级等多种升级方式
l 支持有线救援网络，AP模式或网桥模式设备网络异常时，可通过有线网络登录https://6.6.6.6访问设备
l 支持SOS救援SSID，AP模式设备网络异常时自动释放SOS-XXXX救援SSID（关联密码为Admin-985#），关联后使用https://8.8.8.8访问设备
l 支持有线Mesh组网
l 支持无缝漫游，漫游切换时间提升至30ms左右
l 支持5GHz优选功能
l 支持客户端模式下增强漫游，实现无缝快速漫游，有效保障数据传输的实时性，提升无线网络的可靠性
软件功能 | |
网管功能 | 支持路由、AP、中继、桥接和客户端五种工作模式 支持静态地址、DHCP、PPPoE外网连接 Wi-Fi信号支持WPA/WPA2、WPA3等加密方式 支持虚拟SSID和SSID隐藏 支持用户隔离和发射功率可调，支持国家码设置 支持Wi-Fi短防护时间间隔、数据包分段阈值和RTS阈值 支持Wi-Fi SON组网，有线Mesh组网 支持5G优选，无缝漫游功能 支持客户端模式增强漫游功能 支持静态路由 支持花生壳内网穿透、动态DNS、SNMP、LLDP 支持PPTP/L2TP/GRE/TUN/TAP协议VPN客户端 支持PPTP/L2TP/IPSec协议VPN服务器 |
防火墙 | 支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制 支持WAN/LAN口TCP/UDP端口映射 支持IP/MAC/域名过滤、iptables、DMZ、UPnP、IP/MAC/QoS限速 |
系统管理 | 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包 支持时区、NTP客户端/服务器、管理端口、Crontab、远程/本地日志 支持用户权限管理，SSH访问 支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置 |
Wi-Fi射频参数 | |
工作频段 | 2.4GHz 802.11b/g/n/ax 5GHz 802.11a/n/ac/ax |
调制方式 | DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM、256-QAM、1024-QAM |
信道带宽 | 20MHz/40MHz/80MHz/160MHz |
最大发射功率 | 2.4GHz： +19dBm@HE40 -43dB Dynamic EVM +26dBm@HT20/40 MCS7 -30dB Dynamic EVM +28dBm@HT20/MCS0 5GHz： +18dBm@HE80/MCS11 -43dB Dynamic EVM +23dBm@VHT80/MCS9 -35dB Dynamic EVM +24dBm@HT20/40 MCS7 -30dB Dynamic EVM +26dBm@HT20/MCS0 |
接收灵敏度 | 2.4GHz： -68.5dBm（HT40/MCS7/2SS） -63.0dBm（HE40/MCS11/2SS） 5GHz：-64.5dBm（VHT80/MCS9/2SS） -59.0dBm（VHT80/MCS11/2SS） -58.0dBm（HE80/MCS11/2SS） |
PHY rate理论带宽 | 802.11ac mode: 866.7Mbps (5GHz) and 400 Mbps (2.4GHz) 802.11ax mode: 1201 Mbps (5GHz) and 573.5 Mbps (2.4GHz) 2.4GHz PHY rate: 574Mbps, TCP rate: 400Mbps 5GHz PHY rate: 2402Mbps, TCP rate: 840Mbps |
接口规格 | |
千兆WAN | 1路1000Base-X千兆SFP插槽WAN口 |
千兆LAN | 1路10/100/1000Base-T(X)自适应千兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应 |
天线接口 | 2路1代IPEX板端天线座，支持2.4GHz/5GHz双频天线 |
按键 | 一键重启或恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、告警指示灯、2.4G指示灯、5G指示灯、Bridge指示灯、LAN和WAN指示灯，支持指示灯信号外引 |
电源参数 | |
电源输入 | DC 12~24V（可定制DC12~48V输入） |
工作电流 | 平均550mA@DC12V，峰值1500mA@DC12V |
连接方式 | 5.08mm间距3PIN接线端子 |
电源保护 | 防浪涌，ESD保护，防反接，2级可控硅防护 |
机械参数 | |
外形尺寸 | 128×85×19.52(mm) |
安装方式 | 裸板嵌入式 |
重量 | 约0.16kg |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-5（Surge）：Level 2（ 电源、网口：共模±1kV，差模±0.5kV） IEC 61000-4-4（EFT）：Level 2（电源：±1kV；网口：±0.5kV） |
型号 | 版本 | 下载 |
CIAP7102G-Exi 规格书 | V1.0 |
标准型号 | 千兆SFP WAN | 千兆RJ45 LAN | 2.4GHz/5GHz天线接口 | 电源范围 |
CIAP7102G-Exi | 1 | 1 | 2 | DC 12~24V |
