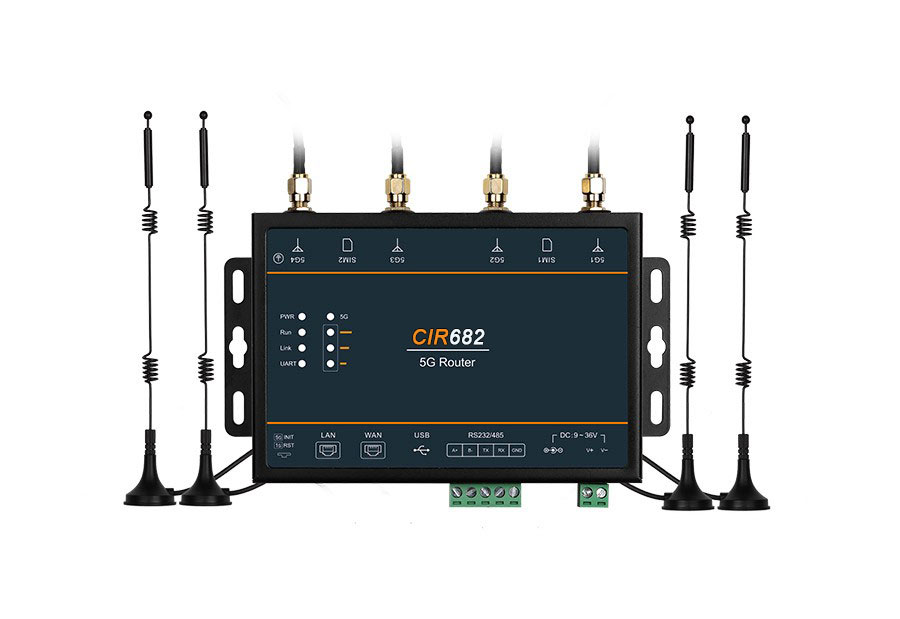

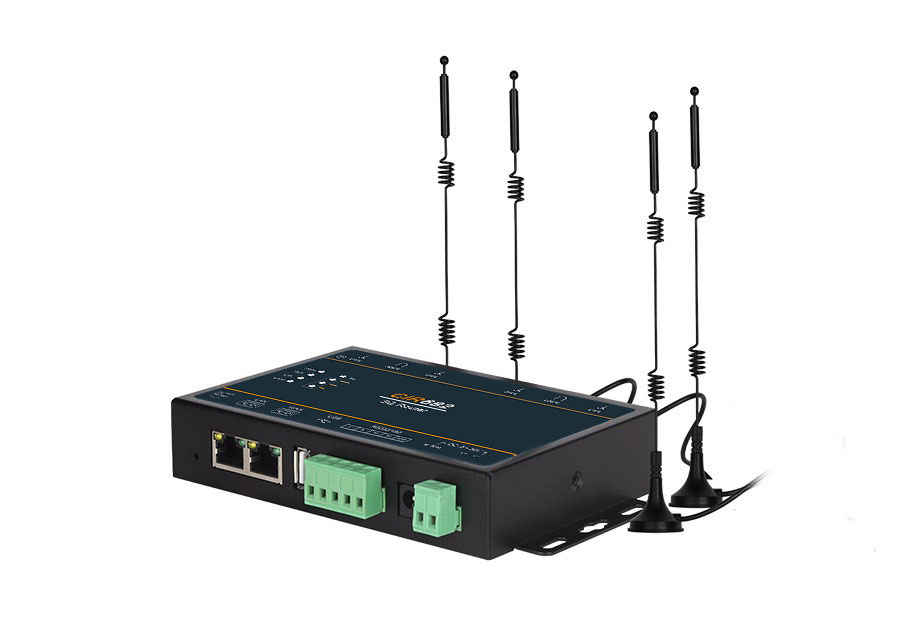

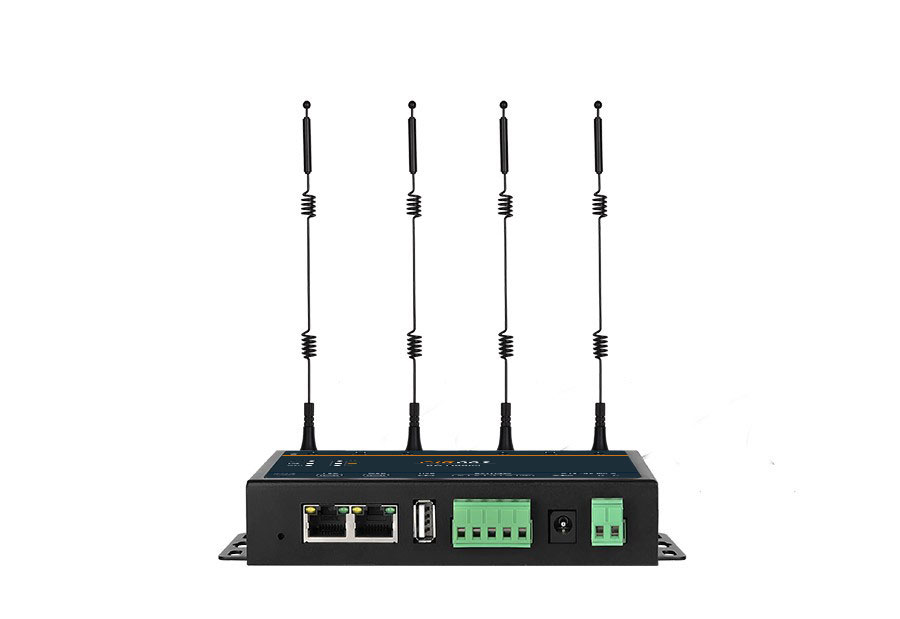

CIR682
双网口壁挂式5G工业路由器
· 支持1路百兆WAN口、1路百兆LAN口、1路RS232/485串口、4路5G天线接口、2路SIM卡槽和1路USB
· 支持5G/4G/3G蜂窝无线网络与WAN口有线网络备份
· 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
· 支持端口映射、DMZ、IP/MAC/域名过滤、DDNS、VPN、SNMP、LLDP等防火墙与服务功能
· 支持DC9~36V电源输入，支持防反接
· 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
双网口壁挂式5G工业路由器
· 支持1路百兆WAN口、1路百兆LAN口、1路RS232/485串口、4路5G天线接口、2路SIM卡槽和1路USB
· 支持5G/4G/3G蜂窝无线网络与WAN口有线网络备份
· 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
· 支持端口映射、DMZ、IP/MAC/域名过滤、DDNS、VPN、SNMP、LLDP等防火墙与服务功能
· 支持DC9~36V电源输入，支持防反接
· 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
产品介绍
CIR682是一款专为工业通信网络应用而设计开发的2口百兆壁挂式5G工业路由器，集成串口设备联网，支持WAN有线或5G蜂窝无线网络。该产品提供1路百兆WAN口、1路百兆LAN口、1路RS232/485串口、4路5G天线接口和1路USB接口，支持1路DC9~36V电源输入，采用壁挂式安装方式，满足多种网络现场的需求。
产品支持WEB配置多种网管功能，如WAN模式、PPPoE拨号、DHCP服务器、5G网络制式、APN、IP/MAC绑定、静态路由、链路检查、网络诊断、串口转网络、防火墙、VPN、SNMP、LLDP、云服务、NTP等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。支持按键一键重启或恢复出厂设置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度金属外壳，坚固耐用；低功耗、宽温设计，无风扇外壳散热，支持-40℃~+75℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
产品特点
l 支持5G/4G/3G蜂窝无线网络与WAN口有线网络，支持双网备份
l 支持MIMO多输入多输出，提高数据传输速率、扩大网络容量与无线覆盖面，减少数据丢包
l WAN口支持DHCP协议、静态地址、PPPoE拨号等方式与外网连接，或作为LAN口与内网连接
l LAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置
l 5G网络支持5G NR NSA和SA双模组网，兼容4G/3G，支持三网通用、双卡单待、APN
l 支持静态路由，可手动添加路由规则，实现路由选择和报文转发
l 支持链路检查，周期性检查5G网络链路状态，进行链路恢复
l 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析
l 防火墙支持SYN-flood防御、端口映射、IP/MAC/域名过滤、iptables指令自定义规则、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能
l 支持NTP客户端与服务器功能，可进行时钟同步或提供时钟源
l 日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控
l 串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/CS、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种串口转换模式，实现串口转以太网
l 支持动态DNS功能，可通过指定域名远程登录与管理设备
l 支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、IPSec、OpenVPN、GRE等隧道协议，服务器支持PPTP、L2TP和IPSec等协议
l 支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理
l 支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l 支持集星云平台管理，实现对设备的远程管理和现场网络状态的监控
软件功能 | |
网管功能 | 支持流量统计、运行状态、网络状态、本机地址等状态信息 支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式 支持DHCP服务器、IP/MAC绑定 支持5G/4G/3G网络、双卡管理、APN、链路检查 支持静态路由 支持串口转网络、动态DNS、SNMP、LLDP、云服务 支持PPTP/L2TP/GRE/TUN/TAP协议VPN客户端 支持PPTP/L2TP/IPSec协议VPN服务器 |
防火墙 | 支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制 支持WAN/LAN口TCP/UDP端口映射 支持IP/MAC/域名过滤、iptables、DMZ、UPnP、IP/MAC/QoS限速 |
系统管理 | 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包 支持时区、NTP客户端/服务器、管理端口、计划任务、远程/本地日志 支持用户权限管理、SSH访问 支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置 |
5G蜂窝网络 | |
网络制式 | 5G NR SA/NSA、LTE-FDD、LTE-TDD、WCDMA |
工作频段 | 5G NR SA：n1/41/77/78/79 5G NR NSA：n41/78/79 LTE-FDD：B1/2/3/5/7/8/20/28 LTE-TDD：B34/38/39/40/41 WCDMA：B1/2/5/8 |
MIMO | DL 4 × 4：n1/41/77/78/79 UL 2 × 2：n41/77/78/79 DL 2 × 2：LTE |
最大传输速率（理论值） | 5G SA Sub-6：DL 2Gbps/ UL 1Gbps 5G NSA Sub-6：DL 2.2Gbps/ UL 575Mbps LTE：DL 600Mbps/ UL 150Mbps UMTS（DC-HSDPA/HSUPA）：DL 42.2Mbps/ UL 11Mbps WCDMA：DL / UL 384 kbps |
最大发射功率 | 5G NR n1/41：23dBm±2dB 5G NR n77/78/79：23dBm+2/-3dB LTE：23dBm±2dB WCDMA：24dBm+1/-3dB |
接收灵敏度 | LTE-FDD：-96.3dBm(B1)/ -94.3dBm(B2)/ -93.3dBm(B3)/ -94.3dBm(B5/7)/ LTE-TDD：-96.3dBm(B34/38/39/40)/ -94.3dBm(B41) WCDMA：-106.7dBm(B1)/ -104.7dBm(B2/5)/ -103.7dBm(B8) |
接口规格 | |
百兆WAN | 1路10/100Base-T(X)自适应百兆RJ45 WAN口（支持LAN模式），支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离 |
百兆LAN | 1路10/100Base-T(X)自适应百兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离 |
串口 | 串口类型：1路RS232/485 连接方式：5位3.81mm间距接线端子，串口占5位 波特率：300bps-230400bps 数据位：5bit、6bit、7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even |
天线接口 | 4路SMA-K（外螺纹内孔）天线接口，用于连接5G蜂窝天线 |
SIM卡接口 | 2路标准SIM卡槽（1.8V / 3V），双卡单待，支持5G/4G三网通、3G联通 |
USB | 1路Type-A USB2.0接口，可扩展存储 |
按键 | 一键重启或恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、串口指示灯、5G指示灯、信号强度指示灯、电口速率和连接/活动指示灯 |
电源参数 | |
电源输入 | DC9~36V |
满载功耗 | ＜6.5W@DC24V |
连接方式 | 2位5.08mm间距接线端子或Φ2.5mm DC圆头 |
机械参数 | |
外形尺寸 | 162×95×29(mm)（含挂耳） |
安装方式 | 壁挂式安装 |
机壳防护 | IP40 |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 2 IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 4 |
型号 | 版本 | 资料 |
CIR682 规格书 | V1.0 |
标准型号 | 百兆WAN | 百兆LAN | RS232/485 | 5G天线接口 | 电源范围 |
CIR682 | 1 | 1 | 1 | 4 | DC9~36V |
