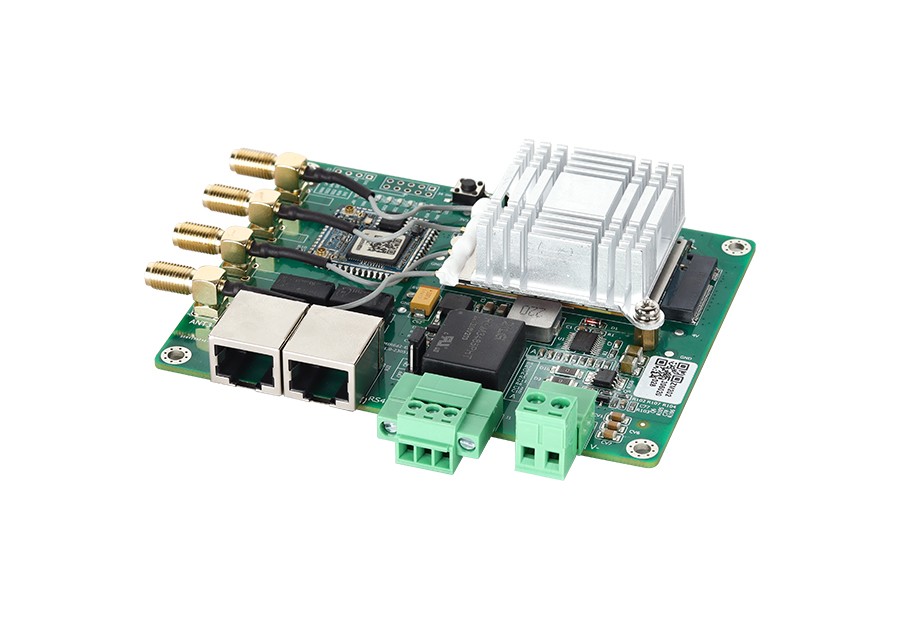

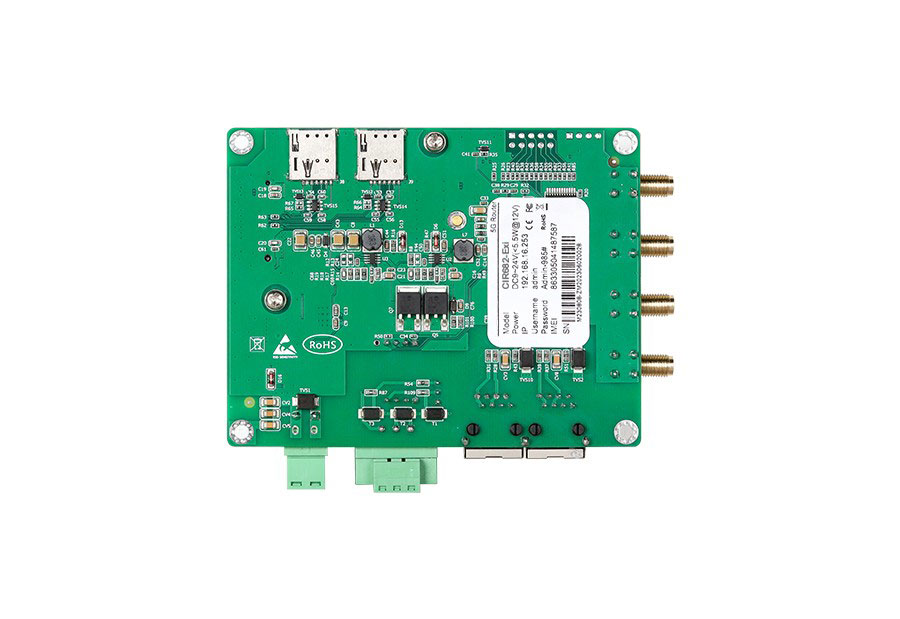

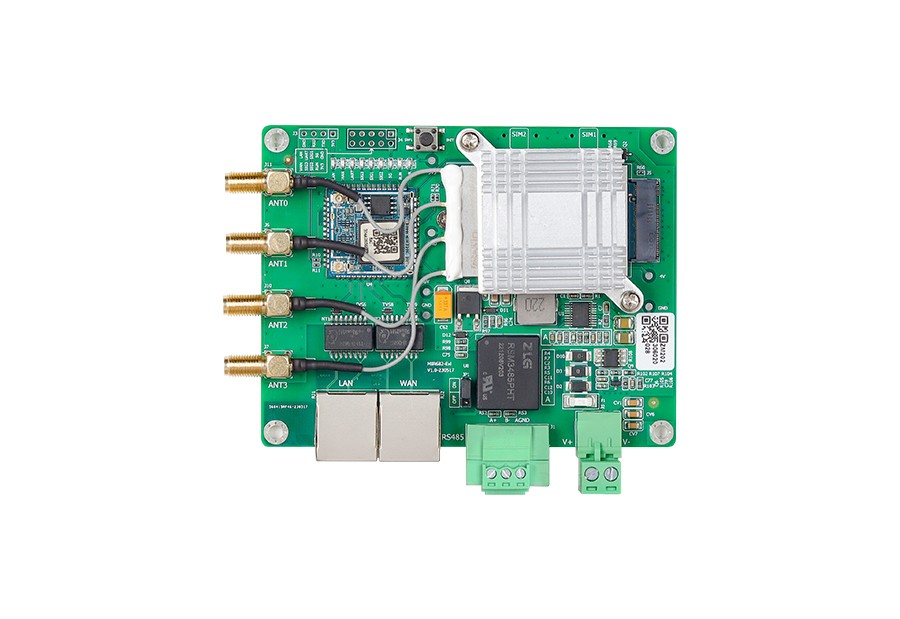

CIR682-Exi 系列
嵌入式本安型双网口5G工业无线路由器
·支持1路百兆WAN口、1路百兆LAN口、1路RS485串口、4路5G天线接口、2路Nano SIM卡插槽
·支持5G/4G/3G蜂窝无线网络与WAN口有线网络备份
·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
·支持标准MQTT协议，可连接阿里云、OneNet、腾讯云、华为云、集星云或其它云平台，实现端与云之间万物互联
·支持Modbus从机预读取、JSON上送与下发功能
·支持端口映射、DMZ、内网穿透、IP/MAC限速/过滤、DDNS、VPN、SNMP、LLDP等防火墙与服务功能
·支持DC 9~24V电源输入，支持防反接、缓启动、限流及限压保护，符合本安电路设计标准
·支持-40~+70℃工作温度，满足工业环境应用需求
嵌入式本安型双网口5G工业无线路由器
·支持1路百兆WAN口、1路百兆LAN口、1路RS485串口、4路5G天线接口、2路Nano SIM卡插槽
·支持5G/4G/3G蜂窝无线网络与WAN口有线网络备份
·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口
·支持标准MQTT协议，可连接阿里云、OneNet、腾讯云、华为云、集星云或其它云平台，实现端与云之间万物互联
·支持Modbus从机预读取、JSON上送与下发功能
·支持端口映射、DMZ、内网穿透、IP/MAC限速/过滤、DDNS、VPN、SNMP、LLDP等防火墙与服务功能
·支持DC 9~24V电源输入，支持防反接、缓启动、限流及限压保护，符合本安电路设计标准
·支持-40~+70℃工作温度，满足工业环境应用需求
产品介绍
CIR682-Exi系列是嵌入式本安型5G工业路由器，符合本质安全型设计需求，集成串口设备联网，支持WAN有线或5G蜂窝无线网络；提供1路百兆WAN口、1路百兆LAN口、1路RS485串口、4路5G天线接口和1路DC9~24V电源输入，电源支持防反接、缓启动、限流及限压保护；采用嵌入式安装方式，满足多种网络现场的需求。
产品支持WEB配置多种网管功能，如WAN模式、PPPoE拨号、DHCP服务器、5G网络制式、APN、IP/MAC绑定、静态路由、链路检查、网络诊断、串口转网络、防火墙、VPN、SNMP、LLDP、云服务、NTP等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。支持按键一键重启或恢复出厂设置，指示灯信号引脚可外引。硬件采用无风扇、本安型设计，精选工业级元器件，支持-40~+70℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。
产品特点
l支持5G/4G/3G蜂窝无线网络与WAN口有线网络，支持双网备份
l支持MIMO多输入多输出，提高数据传输速率、扩大网络容量与无线覆盖面，减少数据丢包
lWAN口支持DHCP协议、静态地址、PPPoE拨号等方式与外网连接，或作为LAN口与内网连接
lLAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置
l5G网络支持5G NR NSA和SA双模组网，兼容4G/3G，支持5G/4G三网通用、双卡单待、APN
l支持链路检查，周期性检查5G网络链路状态，进行链路恢复
l支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析
l防火墙支持SYN-flood防御、端口映射、IP/MAC/DNS地址过滤、iptables指令自定义规则、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能
l支持NTP客户端与服务器功能，可进行时钟同步或提供时钟源
l日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控
l串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种串口转换模式，实现串口转以太网
l支持花生壳内网穿透，可使用花生壳动态域名远程登录与管理设备
l支持动态DNS功能，可通过指定域名远程登录与管理设备
l支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、IPSec、OpenVPN、GRE、SSTP等隧道协议，服务器支持PPTP、L2TP和IPSec等协议
l支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理
l支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l支持集星云平台管理，实现对设备的远程管理和现场网络状态的监控
软件功能 | ||
网管功能 | 支持流量统计、运行状态、网络状态、本机地址等状态信息 支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式 支持DHCP服务器、IP/MAC绑定 支持5G/4G/3G网络、双卡管理、APN、链路检查 支持静态路由 支持串口转网络、花生壳内网穿透、动态DNS、SNMP、LLDP、云服务 支持PPTP/L2TP/GRE/TUN/TAP/SSTP协议VPN客户端 支持PPTP/L2TP/IPSec协议VPN服务器 | |
防火墙 | 支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制 支持WAN/LAN口TCP/UDP端口映射 支持IP/MAC/域名过滤、iptables、DMZ、UPnP、IP/MAC/QoS限速 | |
系统管理 | 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包 支持时区、NTP客户端/服务器、管理端口、Crontab、远程/本地日志 支持用户权限管理、SSH访问 支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置 | |
5G蜂窝网络 | CIR682-Exi-QG | CIR682-Exi-UC |
网络制式 | 5G NR SA/NSA、LTE-FDD、LTE-TDD、WCDMA | |
工作频段 | 5G NR SA：n77/78/79 5G NR NSA：n41/77/78/79 LTE-FDD： B1/2/3/4/5/7/8/12/13/ LTE-TDD： B34/38/39/40/41/42/ WCDMA：B1/2/3/4/5/8/19 | 5G NR SA：n1/41/77/78/79 5G NR NSA：n41/78/79 LTE-FDD：B1/2/3/5/7/8/20/28 LTE-TDD：B34/38/39/40/41 WCDMA：B1/2/5/8 |
MIMO | DL 4 × 4： n41/n77/n78/n79， UL 2 × 2：n41/n77/n78/n79 | DL 4 × 4：n1/41/77/78/79 UL 2 × 2：n41/77/78/79 DL 2 × 2：LTE |
最大传输速率（理论值） | 5G SA Sub-6： DL 2.1Gbps/ 5G NSA Sub-6： DL 2.5Gbps/ LTE：DL 1.0Gbps/ UL 200Mbps UMTS（DC-HSDPA/HSUPA）： WCDMA：DL / UL 384 kbps | 5G SA Sub-6： DL 2Gbps/ 5G NSA Sub-6： DL 2.2Gbps/ LTE：DL 600Mbps/ UL 150Mbps UMTS（DC-HSDPA/HSUPA）： WCDMA：DL / UL 384 kbps |
最大发射功率 | 5G NR：23dBm±2dB LTE：23dBm±2dB WCDMA：24dBm+1/-3dB | 5G NR n1/41：23dBm±2dB 5G NR n77/78/79：23dBm+2/-3dB LTE：23dBm±2dB WCDMA：24dBm+1/-3dB |
接收灵敏度 | 5G NR-TDD： -92dBm(n41)/ -92.9dBm(n77)/ LTE-FDD： -96.3dBm(B1)/ -94.3dBm(B2)/ LTE-TDD： -96.3dBm(B34/38/39/40)/ WCDMA： -106.7dBm(B1)/-104.7dBm(B2)/ | LTE-FDD： -96.3dBm(B1)/ -94.3dBm(B2)/ LTE-TDD： -96.3dBm(B34/38/39/40)/ WCDMA： -106.7dBm(B1)/ -104.7dBm(B2/5)/ |
接口规格 | ||
百兆WAN | 1路10/100Base-T(X)自适应百兆RJ45 WAN口（支持LAN模式），支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离 | |
百兆LAN | 1路10/100Base-T(X)自适应百兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离 | |
串口 | 串口类型：1路RS485 连接方式：3.81mm间距3PIN接线端子 波特率：300bps-230400bps 数据位：5bit、6bit、7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even 终端电阻：内置120Ω终端电阻，通过跳线帽设置 串口隔离：2.5kVDC | |
天线接口 | 4路SMA-K（外螺纹内孔）天线接口，用于连接5G蜂窝天线 | |
SIM卡接口 | 2路Nano SIM卡槽，双卡单待，支持5G/4G三网通、3G联通 | |
指示灯 | 电源指示灯、运行指示灯、LAN口指示灯、WAN口指示灯、串口指示灯、移动网络指示灯、移动信号强度指示灯，支持指示灯引脚外接 | |
电源参数 | ||
电源输入 | DC 9~24V | |
功耗 | ＜5.5W@DC12V（满载） MIR682-Exi-QG（高通模块）可搭配900mA@18V本安电源使用 MIR682-Exi-UC可搭配1.5A@12V本安电源使用，符合本安ib认证要求 | |
连接方式 | 5.08mm间距2PIN接线端子 | |
电源保护 | 防反接、缓启动、限流保护、限压保护 | |
机械参数 | ||
外形尺寸 | 110×85×22.6(mm)（不含接口） | |
安装方式 | 嵌入式安装 | |
重量 | 约0.13kg（不含天线） | |
工作环境 | ||
工作温度 | -40℃~+70℃ | |
存储温度 | -40℃~+85℃ | |
相对湿度 | 5%~95%（无凝露） | |
行业标准 | ||
EMC | IEC61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±1kV； 网口、串口：共模±4kV，差模±2kV） IEC61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV） | |
型号 | 版本 | 下载 |
CIR682-Exi 规格书 | V1.0 |
标准型号 | 百兆WAN | 百兆LAN | RS485 | 5G天线接口 | 电源范围 |
CIR682-Exi-QG（高通模块） | 1 | 1 | 1 | 4 | DC 9~24V |
CIR682-Exi-UC | 1 | 1 | 1 | 4 | DC 9~24V |
