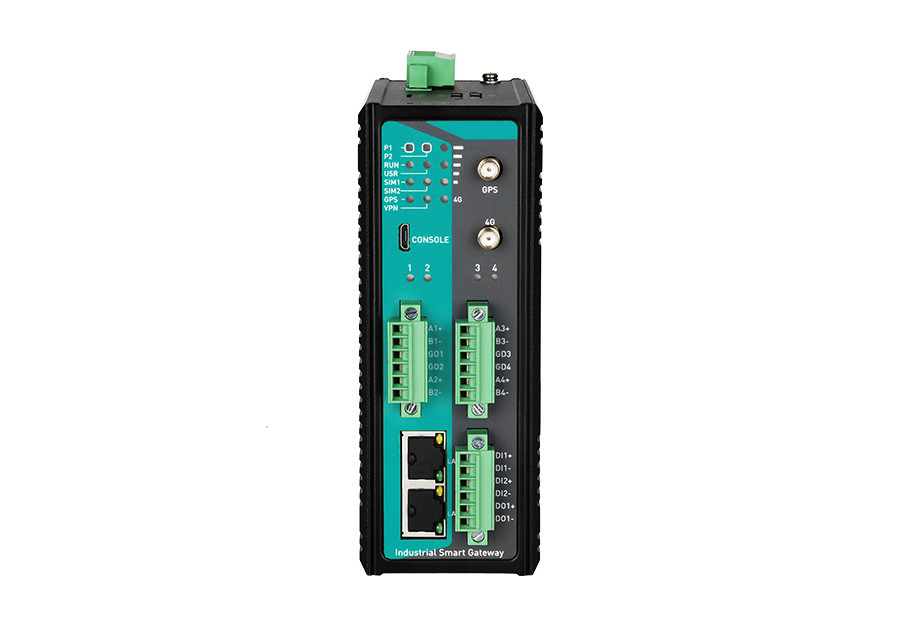

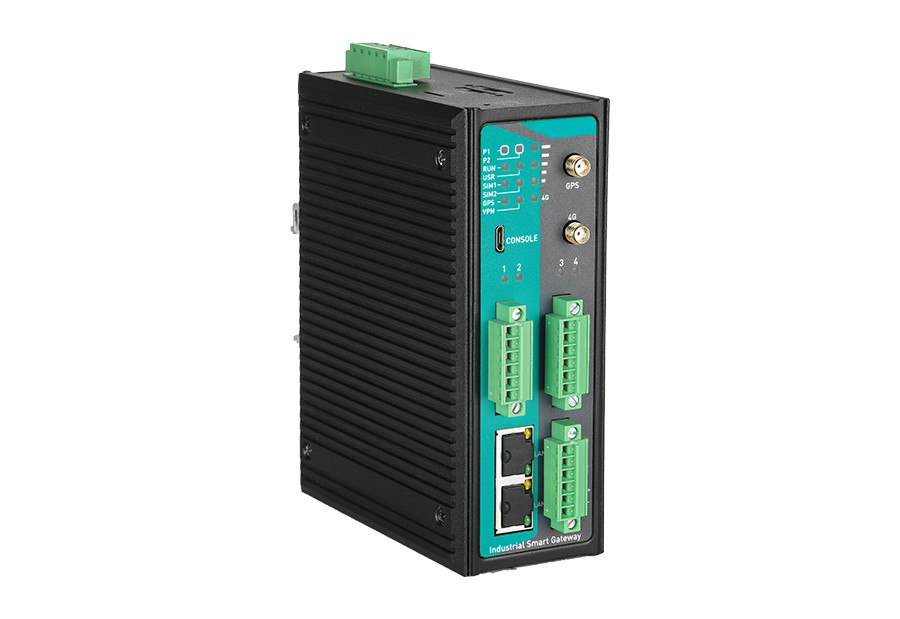

Cgate500 系列
卡轨式ARM9工业智能网关
·支持2路百兆电口、1路4G LTE天线接口、1路GPS天线接口可选、4路RS485串口、3路I/O口（2路DI+1路DO）和2路SIM卡槽，为用户提供灵活的组网方式
·提供应用层编程示例代码，方便二次开发
·支持4G蜂窝网络，4G三网通用、双卡单待、APN
·支持GPS/北斗精准定位与授时
·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket等协议，支持虚拟串口
·支持DC9~48V电源输入，双电源冗余
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
卡轨式ARM9工业智能网关
·支持2路百兆电口、1路4G LTE天线接口、1路GPS天线接口可选、4路RS485串口、3路I/O口（2路DI+1路DO）和2路SIM卡槽，为用户提供灵活的组网方式
·提供应用层编程示例代码，方便二次开发
·支持4G蜂窝网络，4G三网通用、双卡单待、APN
·支持GPS/北斗精准定位与授时
·支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket等协议，支持虚拟串口
·支持DC9~48V电源输入，双电源冗余
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
产品介绍
CGate500系列是一款卡轨式ARM9工业智能网关，支持2路百兆电口、1路4G天线、1路GPS天线（可选）、4路RS485、3路I/O口、2路SIM卡槽和1路Micro SD卡槽等多种类型接口；采用高性能低功耗的ARM926E-J处理器，搭配128MByte DDR3、8GByte eMMC（可选）32MByte SPI Nor Flash，运行流畅，配合丰富的硬件资源以及多种外围接口，能将终端设备采集的数据在本设备2个相同网段的网口或者4G蜂窝网络上进行传输，特别适合物联网行业应用。同时，本产品支持定位功能，默认支持GPS+北斗卫星导航系统，其内置低噪放大器（LNA），可实现高灵敏度、高精度定位以及对定位信号的快速跟踪和捕获。
本产品具有丰富的协议，较强的稳定性，良好的可裁剪性和扩展性，提供板载8GByte eMMC或Micro SD卡存储和外接Micro-B USB接口，方便客户二次开发。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温设计，无风扇外壳散热，支持-40℃~+75℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
产品特点
lLAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置
l支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析
l防火墙支持SYN-flood防御、端口映射、IP/MAC/DNS地址过滤、iptables指令自定义规则、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能
l支持NTP客户端与服务器功能，可进行时钟同步或提供时钟源
l日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控
l串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client等多种串口转换模式，实现串口转以太网
l支持Modbus从机预读取，可执行至多8条预读取指令，预先读取数据以实现快速响应
l支持JSON功能，可将采集的Modbus从站设备数据转化为JSON格式上送到服务端
l支持花生壳内网穿透，可使用花生壳动态域名远程登录与管理设备
l支持动态DNS功能，可通过指定域名远程登录与管理设备
l支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、OpenVPN、GRE、SSTP等隧道协议，服务器支持PPTP、L2TP和IPSec等协议
l支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理
l支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l支持登录事件、配置改变、密码改变等事件告警，支持邮件与SNMP告警方式
l支持I/O输入/输出控制
l支持短信远程控制设备重启
l支持GNSS，可通过GPS和北⽃星系获取位置信息和UTC时间（仅CGate500Pro支持）
系统信息 | |
处理器 | ARM ARM926EJ-S，主频300MHz |
操作系统 | Linux 3.0以上 |
内存 | 128MB DDR2 |
Flash | 32MB SPI Nor Flash |
存储 | 8GB eMMC（仅CGate500Pro支持），可通过Micro SD卡扩展 |
4G蜂窝网络 | |
网络制式 | LTE-FDD、LTE-TDD、WCDMA、GSM |
工作频段 | LTE-FDD：B1/3/5/8 LTE-TDD：B34/38/39/40/41 WCDMA：B1/5/8 GSM：900/1800MHz |
最大传输速率 （理论值） | LTE： LTE-FDD：DL 150Mbps/ UL 50Mbps LTE-TDD：DL 130Mbps/ UL 30Mbps UMTS： HSPA+：DL 21Mbps HSUPA：UL 5.76Mbps WCDMA：DL 384kbps/ UL 384kbps GSM： EDGE：DL 236.8kbps/ UL 236.8kbps GRPS：DL 85.6kbps/ UL 85.6kbps |
接口规格 | |
百兆电口 | 2路10/100Base-T(X)自适应百兆电口，支持全/半双工、MDI/MDI-X自适应 |
串口 | 串口类型：4路RS485 连接方式：6位3.81mm间距带锁扣接线端子 波特率：1200bps-460800bps 数据位：5bit、6bit、7bit、8bit 停止位：1bit、1.5bit、2bit 校验位：None、Odd、Even 隔离电压：2kVAC/3kVDC |
DI数字量输入 | 通道数量：2路DI输入 连接方式：6位3.81mm间距带锁扣接线端子，DI占4位 输入类型：电平信号 电平范围：湿接点（逻辑电平0：无外部电源输入； 逻辑电平1：有DC 9~30V外部电源输入） |
DO数字量输出 | 通道数量：1路DO输出 连接方式：6位3.81mm间距带锁扣接线端子，DO占2位 输出类型：继电器输出（干接点） 输出方式：默认常开 触点阻抗：1.0A @24VDC，1000MΩ (Min.) @500VDC |
4G天线接口 | 1路4G天线接口，采用SMA-K（外螺纹内孔） |
GPS天线接口 | 天线数量：1路GPS天线接口（仅MaxGate500Pro支持） 接口类型：SMA-K（外螺纹内孔） 默认星系配置：GPS+BeiDou 频段：GPS L1 C/A：1575.42±1.023MHz； BeiDou B1I：1561.098±2.046MHz |
SIM卡 | 2路标准SIM卡（1.8V/ 3V）插槽（小卡需配合卡套使用），支持移动/联通/电信4G、移动/联通2G（4模14频） |
Micro SD卡 | 1路Micro SD卡槽，可扩展存储 |
CONSOLE | 1路CONSOLE口，采用Micro-B USB2.0插座，用于设备调试 |
按键 | 一键重启或恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、USER指示灯、SIM卡指示灯、GPS指示灯、VPN指示灯、SIG指示灯、4G指示灯、串口指示灯、电口速率与连接/活动指示灯 |
电源参数 | |

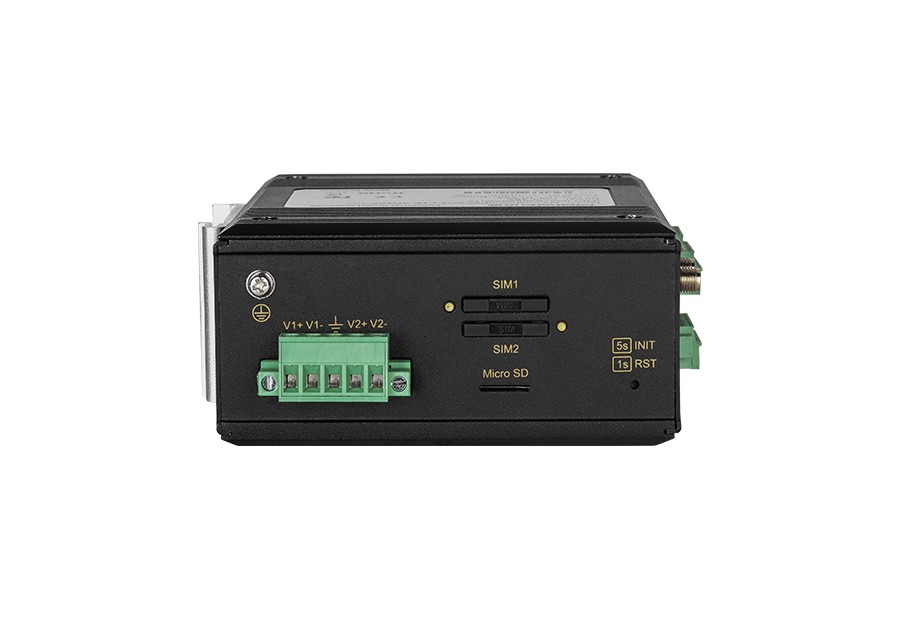

电源输入 | DC9~48V，双电源冗余 |
满载功耗 | ＜2.6W@DC12V（Pro）、＜2.1W@DC12V |
连接方式 | 5位5.08mm间距带锁扣接线端子 |
机械参数 | |
外形尺寸 | 140×54×110(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 4（ 电源：共模±4kV，差模±2kV； RS485：共模±4kV，差模±2kV； 网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；通信口：±4kV） |
型号 | 版本 | 下载 |
Cgate500 系列规格书 | V1.0 |
标准型号 | 百兆电口 | 4G天线 | GPS天线 | RS485 | DI | DO | 电源范围 |
CGate500Pro-LTE-4D485-3IO | 2 | 1 | 1 | 4 | 2 | 1 | 双路 DC9~48V |
CGate500-LTE-4D485-3IO | 2 | 1 | / | 4 | 2 | 1 |
