卡轨式ARM Cortex-A8工业智能网关
·支持2路千兆电口、1路4G LTE天线接口、8路RS485串口（带8路DC12V输出）和8路I/O口（1路DI+2路DO+5路AI），为用户提供灵活的组网方式
·提供应用层编程示例代码，方便二次开发
·支持多种网络协议，内置TCP/IP协议栈
·支持1路AC85~264V / DC110~370V交/直流电源输入，1路DC12V备用电源输入，支持双电源冗余
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
产品介绍

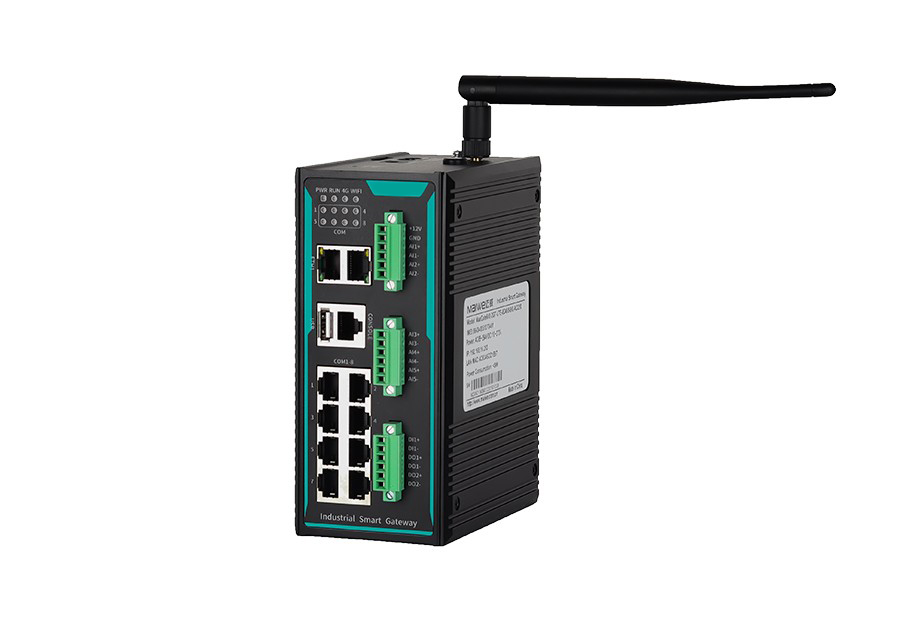

CGate600-2GT-LTE-8D485-8IO是一款卡轨式ARM Cortex-A8工业智能网关，支持2路千兆电口、1路4G天线、8路RS485、8路I/O口、1路USB2.0接口；采用主频为1GHz的高性能低功耗32位ARM Cortex-A8处理器，搭配1GByte DDR3、8GByte eMMC、64MByte SPI Nor Flash，基于Medip-X3平台设计，运行流畅，配合丰富的硬件资源以及多种外围接口，能将终端设备采集的数据在本设备2个独立IP网段的网口或者4G蜂窝网络上进行传输。
本产品具有丰富的协议，较强的稳定性，良好的可裁剪性和扩展性，各类通信接口驱动支持全面，并且支撑多种硬件平台和体系结构；提供板载8GByte eMMC存储和外接USB2.0 HOST接口，方便客户二次开发具备应用自恢复的可能，并可通过多备份方式实现系统的冗余功能。产品提供AD220V电源供电，与DC12V备用电源接口，便于应用现场电源的灵活配置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温设计，无风扇外壳散热，支持-40℃~+75℃工作温度，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
产品特点
l采用32位ARM Cortex-A8处理器，主频高达1GHz
l基于Linux4.0以上内核
l支持1GB DDR3内存与8GB eMMC存储
l支持多种文件系统、多种网络协议
l支持镜像升级功能
l支持网卡、串口、RS485、GPIO、eMMC、SPI、I2C、RTC、内置Watchdog、USB等驱动，提供应用层编程示例代码与通用的交叉编译环境，方便二次开发
l2路千兆电口支持独立的IP与MAC地址
l支持简单的WEB页面管理，可二次开发自定义WEB界面
l支持4G蜂窝无线网络，兼容3G/2G，支持移动/联通/电信4G、联通3G、移动/联通2G
| 系统信息 | |
处理器 | ARM Cortex-A8 32-Bit，主频1GHz |
操作系统 | Openwrt-18.06（Linux4.9.184内核） |
内存 | 1GB DDR3 |
存储 | 8GB eMMC |
软件功能 | |
网络 | 域名解析DNS、DHCP、静态IP功能 4G全网通拨号上网，支持运营商专网APN 支持Ping看门狗4G网络在线状态监测，掉线自动重拨，持续掉线自动重启 |
系统 | 网络诊断功能：支持Ping、Traceroute、Tcpdump(网络抓包工具) 支持WAN口模式配置为LAN模式 支持设置本地时间、NTP时间同步功能，内置RTC掉电时间保持 支持WEB本地升级、远程升级、远程监控等 支持本地日志、远程日志、日志分级显示、重要日志掉电保存 看门狗功能、联网断线自动检测，拨号失败自动重启、一键恢复出厂默认配置 支持立即重启和定时重启，支持自定义计划任务 |
其它 | 支持SSH和TELNET登录 支持FTP、SCP、NTP、DHCP、TFTP等协议 支持SNMP Agent和Trap上报功能 |
4G蜂窝网络 | |
网络制式 | LTE-FDD、LTE-TDD、WCDMA、GSM |
工作频段 | LTE-FDD：B1/3/5/8 LTE-TDD：B34/38/39/40/41 WCDMA：B1/5/8 GSM：900/1800MHz |
最大传输速率 （理论值） | LTE： Ÿ LTE-FDD：DL 150Mbps/ UL 50Mbps Ÿ LTE-TDD：DL 130Mbps/ UL 30Mbps UMTS： Ÿ HSPA+：DL 21Mbps Ÿ HSUPA：UL 5.76Mbps Ÿ WCDMA：DL 384kbps/ UL 384kbps GSM： Ÿ EDGE：DL 236.8kbps/ UL 236.8kbps Ÿ GRPS：DL 85.6kbps/ UL 85.6kbps |
最大发射功率 | LTE-FDD/TDD：23dBm±2dB WCDMA：24dBm+1/-3dB DCS1800：30dBm±2dB EGSM900：33dBm±2dB |
接收灵敏度 | LTE-FDD：-98.1dBm(B1)/ -97.1dBm(B3)/ -98.9dBm(B5)/ -97.4dBm(B8) LTE-TDD：-96.6dBm(B34)/ -96.7dBm(B38)/ -97.6dBm(B39)/ -97.4dBm(B40) / -95dBm(B41) WCDMA：-109.4dBm(B1) / -109.7dBm(B5) / -110.2dBm(B8) DCS1800：-107dBm EGSM900：-109dBm |
接口规格 | |
千兆电口 | 2路10/100/1000Base-T(X)自适应千兆电口，支持全/半双工、MDI/MDI-X自适应，各电口具有独立的IP与MAC地址 |
串口 | 串口类型：8路RS485 连接方式：RJ45 波特率：1200bps-115200bps 数据位：5bit、6bit、7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even |
DI数字量输入 | 通道数量：1路DI输入 连接方式：3.81mm间距6PIN接线端子，DI占2位 输入类型：电平信号 电平范围：湿接点（逻辑电平0：无外部电源输入； 逻辑电平1：有外部DC 9~18V外部电源输入） |
DO数字量输出 | 通道数量：2路DO输出 输出类型：继电器输出（干接点） 输出方式：常开 触点阻抗：1.0A @24VDC 接触电阻：100MΩ 初始绝缘电阻：1000MΩ (min.) @500VDC 电气寿命：100,000 operations (额定负载) |
AI模拟量输入 | 通道数量：5路AI输入 输入模式：电压模式 输入范围：0~10VDC 分辨率：1% |
天线接口 | 1路SMA-K（外螺纹内孔）天线接口，用于连接4G蜂窝天线 |
SIM卡 | 1路标准SIM卡（1.8V/ 3V）插槽，支持移动/联通/电信4G、联通3G、移动/联通2G（小卡需配合卡套使用） |
CONSOLE | 1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置 |
USB | 1路Type-A USB 2.0接口（HOST），可扩展存储 |
按键 | 一键重启或恢复出厂设置 |
指示灯 | 电源指示灯、运行指示灯、4G指示灯、WiFi指示灯（预留）、串口指示灯、电口速率与连接/活动指示灯 |
电源参数 | |
电源输入 | 1路AC85~264V / DC110~370V交/直流电源输入，2PIN AC插座（8字型）； 1路DC12V（DC9~18V）直流电源输入，可用于外置电池输入，DC圆头； 双电源同时输入时，支持电源冗余 |
电源输出 | 9路DC12V直流电源输出，其中8路与RS485串口共用RJ45，可用于串口终端设备供电；1路采用3.81mm间距6PIN接线端子，电源占2位，可用于IO终端设备供电；9路电源输出的总功率＜7.2W@DC12V |
满载功耗 | ＜5.5W@AC220V（不含DC12V输出负载） |
机械参数 | |
物理尺寸 | 160×74×122(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约1.1kg（不含天线） |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±2kV； 网口：共模±6kV，差模±2kV； 串口：共模±4kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV） |
型号 | 版本 | 下载 |
Cgate600-2GT-LTE-8D485-8IO-AD220 规格书 | V1.0 |
标准型号 | 千兆电口 | 4G天线接口 | RS485 | DI | DO | AI | 电源范围 |
CGate600-2GT-LTE-8D485-8IO-AD220 | 2 | 1 | 8 | 1 | 2 | 5 | AC85~264V / DC110~370V |
