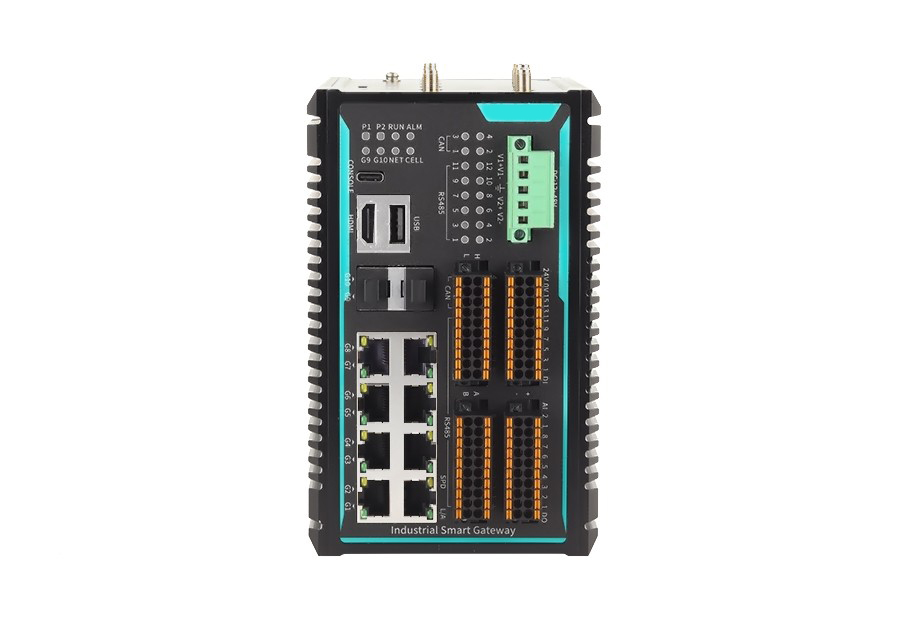

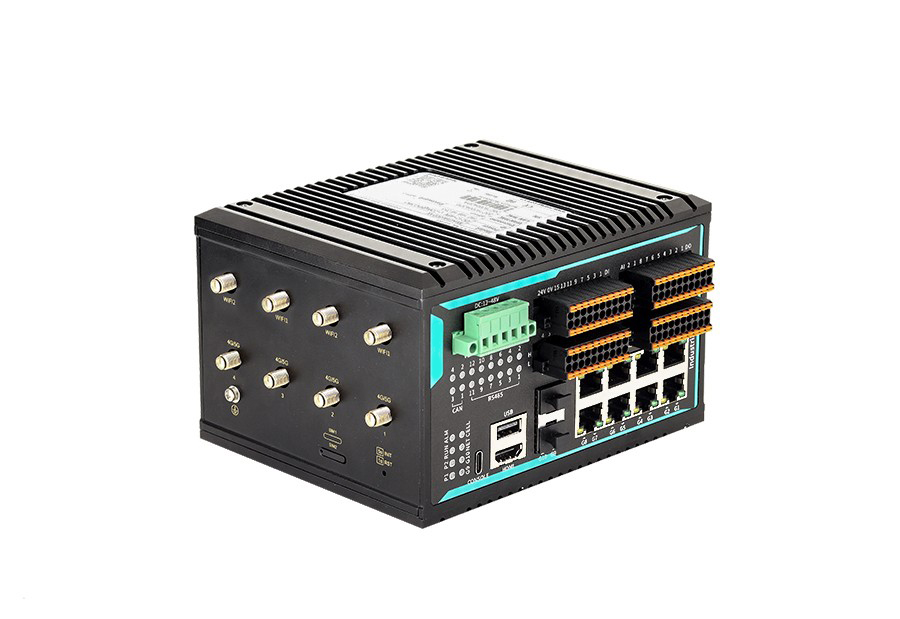

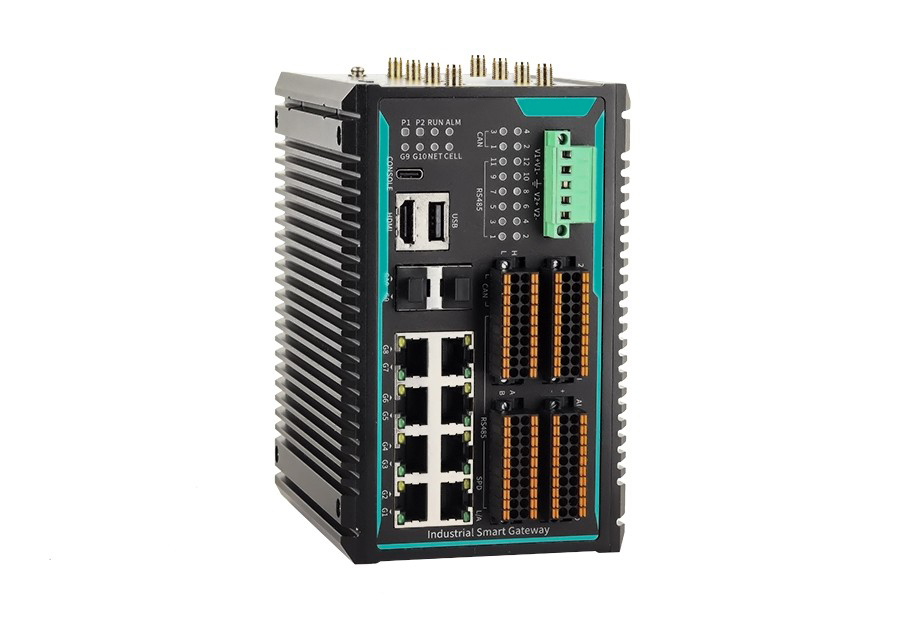

处理器

4核64位ARM Cortex-A55，主频2GHz

操作系统

Debian10 (Linux4.19.219)

内存

2GB DDR4

存储

8GB eMMC

软件功能

工业总线

支持Modbus RTU Master、Modbus RTU Slave、Modbus ASCII Master、Modbus ASCII Slave、UDP Client、UDP Server、UDP Multicast、TCP Server、TCP Client、RealCOM_MCP、RealCOM_CCP、RealCOM_MW、Pair Connection Master、Pair Connection Slave、HTTPD Client、WebSocket Client、MQTT等串口转网络模式

支持串口转发、RFC2217

支持Modbus从机映射、Modbus预读取、Modbus地址映射批量读写

支持UDP Client、UDP Server、UDP Multicast、TCP Server、TCP Client、Pair Connection Master、Pair Connection Slave、Modbus TCP Slave、HTTPD Client、WebSocket Client、MQTT等CAN转网络模式

支持分包长度、分包间隔、心跳包、SSL加密、数据加密

支持CAN ID过滤，支持无数据重启

I/O控制器

支持DI、DO、AI检测和DO控制

DO支持重启保持，AI支持电流型4-20mA和电压型0-10V

支持Modbus TCP指令读取数据和控制，DI支持02功能码，DO支持01/05/0F功能码，AI支持04功能码

路由功能

支持4G/5G蜂窝网络或Wi-Fi6无线客户端可选

支持静态路由、链路检查、网络诊断

支持端口转发、访问控制、自定义规则、DMZ、QoS

支持VPN客户端与服务器、动态DNS、云服务

交换功能

支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计

支持8021.QVLAN、端口隔离、静态单播MAC绑定

支持快速环网、ERPS、RSTP

支持IGMP-Snooping、静态组播MAC绑定

支持ACL、802.1X认证、Email日志、告警、环回检测

支持SNMP、RMON、LLDP、端口镜像、网络诊断、光模块DDM

系统管理

支持WEB、Telnet、SSH访问控制

WAN支持DHCP、静态地址、PPPoE连接

支持DNS、LAN DHCP服务器

支持本地/网络时钟同步、自动调整夏令时、系统日志、计划任务、证书管理

支持定时/立即重启、配置文件上传与下载、系统升级

Wi-Fi射频参数（CGate800-W）

无线标准

IEEE802.11b/g/n/ac/ax

工作频段

2.4GHz~2.4835GHz、5.15GHz~5.835GHz

调制方式

CCK、DQPSK、DBPSK、BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM

频段带宽

20MHz/40MHz/80MHz

最大传输速率

（理论值）

2.4GHz：574Mbps

5GHz：1201Mbps

最大发射功率

802.11b：18±1.5dBm

802.11g：15±1.5dBm

802.11n HT20/HT40：15±1.5dBm

802.11ac HT80：13±1.5dBm

接收灵敏度

1Mbps：-95dBm@PER＜8%

11Mbps：-88dBm@PER＜8%

54Mbps：-73dBm@PER＜10%

65Mbps：-71.5dBm@PER＜10%

1201Mbps：-65dBm@PER＜10%

蜂窝网络

4G蜂窝网络（CGate800-4G）

5G蜂窝网络（CGate800-5G）

网络制式

LTE-FDD、LTE-TDD、WCDMA、GSM

5G NR SA/NSA、LTE-FDD、LTE-TDD、WCDMA

工作频段

LTE-FDD：B1/3/5/8

LTE-TDD：B34/38/39/40/41

WCDMA：B1/5/8

GSM：900/1800MHz

5G NR SA：n1/28/41/77/78/79

5G NR NSA：n41/78/79

LTE-FDD：B1/2/3/5/7/8/20/28

LTE-TDD：B34/38/39/40/41

WCDMA：B1/2/5/8

MIMO

/

DL 4 × 4：n1/n41/n77/n78/n79

UL 2 × 2：n41/n77/n78/n79

DL 2 × 2：n28/LTE

最大传输速率（理论值）

 LTE-FDD：

 DL 150Mbps/ UL 50Mbps

 LTE-TDD：

 DL 130Mbps/ UL 30Mbps

 UMTS（HSPA+/HSUPA）：

 DL 21Mbps/ UL 5.76Mbps

 WCDMA：DL/ UL 384 kbps

 GRPS：DL/ UL 85.6kbps

 EDGE：DL/ UL 236.8kbps

 5G SA Sub-6：

 DL 2Gbps/ UL 1Gbps

 5G NSA Sub-6：

 DL 2.2Gbps/ UL 575Mbps

 LTE：DL 600Mbps/ UL 150Mbps

 UMTS（DC-HSDPA/HSUPA）：

 DL 42.2Mbps/ UL 11Mbps

 WCDMA：DL/ UL 384 kbps

最大发射功率

 LTE-FDD：23dBm±2dB

 LTE-TDD：23dBm±2dB

 WCDMA：24dBm+1/-3dB

 DCS1800(8-PSK)：

 26dBm±3dB

 EGSM900(8-PSK)：

 27dBm±3dB

 DCS1800：30dBm±2dB

 EGSM900：33dBm±2dB

 5G NR n1/41：23dBm±2dB

 5G NR n28：23dBm+2/-2.5dB

 5G NR n77/78/79：

 23dBm+2/-3dB

 5G NR n41/n78/n79 HPUE：26dBm+2/-3dB

 LTE：23dBm±2dB（LTE-TDD B41 HPUE：26dBm±2dB）

 WCDMA：23dBm±2dB

接收灵敏度

 LTE-FDD(10MHz)：

 -97dBm(B1)/ -97.5dBm(B3)/

 -98dBm(B5)/ -98dBm(B8)

 LTE-TDD(10MHz)：

 -96.5dBm(B34)/ -97dBm(B38)/

 -97dBm(B39)/ -97dBm(B40)/

 -96dBm(B41)

 WCDMA：

 -108dBm(B1)/ -109dBm(B5)/

 -110dBm(B8)

 DCS1800：-108dBm

 EGSM900：-108dBm

 5G NR FDD(5MHz)：

 -106.5dBm(n1)/-101dBm(n28)

 5G NR TDD(100MHz)：

 -92.5dBm(n41)/-92.5dBm(n77)/

 -93dBm(n78)/ -92.5dBm(n79)

 LTE-FDD(10MHz)：

 -101.5dBm(B1)/ -100dBm(B2)/

 -100.5dBm(B3)/-100.6dBm(B5)/

 -97.5dBm(B7)/ -101dBm(B8)/

 -101.5dBm(B20)/-101dBm(B28)

 LTE-TDD(10MHz)：

 -99.5dBm(B34)/-99.3dBm(B38)/

 -100.3dBm(B39)/

 -98.5dBm(B40)/-99.3dBm(B41)

 WCDMA：

 -112.8dBm(B1)/-112.5dBm(B2)/

 -113dBm(B5)/-113.2dBm(B8)

接口规格

千兆光口

2路1000Base-X千兆SFP插槽

千兆电口

8路10/100/1000Base-T(X)自适应千兆电口，支持全/半双工、MDI/MDI-X自适应，其中G1为WAN口，其它为LAN口

串口

串口类型：12路RS485

连接方式：2×10位3.5mm间距带锁扣接线端子

波特率：300bps~460800bps

数据位：7bit、8bit

停止位：1bit、2bit

校验位：无、奇校验、偶校验

CAN

通道数量：4路CAN

连接方式：2×10位3.5mm间距带锁扣接线端子

波特率：5kbps~1000kbps

DI数字量输入

通道数量：16路DI输入

连接方式：2×10位3.5mm间距带锁扣接线端子

信号类型：NPN

电平范围：湿接点（逻辑电平0：有DC18~30V外部电源输入；

逻辑电平1：无外部电源输入）

干接点（逻辑电平0：对地短接；逻辑电平1：悬空）

DO数字量输出

通道数量：8路DO输出

连接方式：2×10位3.5mm间距带锁扣接线端子

输出类型：继电器输出（干接点）

输出方式：常开

触点阻抗：2.0A @24VDC

接触电阻：≤100mΩ

初始绝缘电阻：1000MΩ (min.) @500VDC

电气寿命：50,000 operations (额定负载)

AI模拟量输入

通道数量：2路AI输入

连接方式：2×10位3.5mm间距带锁扣接线端子，AI占2×2位

输入模式：电压模式（0~10VDC）、电流模式（4mA~20mA）

无噪声分辨率：12位

精度：1%

Wi-Fi天线

2路SMA-K（外螺纹内孔）天线接口，用于连接2.4GHz/5GHz双频Wi-Fi天线

（MaxGate800-W）

4G天线

1路SMA-K（外螺纹内孔）天线接口，用于连接4G蜂窝天线

（MaxGate800-4G）

5G天线

4路SMA-K（外螺纹内孔）天线接口，用于连接5G蜂窝天线

（MaxGate800-5G）

SIM卡

1路双Nano SIM卡槽，双卡单待（MaxGate800-4G、MaxGate800-5G）

CONSOLE

1路CONSOLE口，采用Type-C USB接口，用于设备调试

USB

1路Type-A USB 2.0接口（HOST），可扩展存储

HDMI

1路HDMI接口，支持1080p@120Hz或4096x2304@60Hz视频输出

按键

一键重启或恢复出厂设置

指示灯

电源指示灯、运行指示灯、告警指示灯、以太网接口指示灯、电口速率指示灯、网络指示灯、CELL指示灯、CAN指示灯、串口指示灯

电源参数

电源输入

DC12~48V，支持双电源冗余，无极性

满载功耗

＜22W@DC24V（5G）

连接方式

5位5.08mm间距带锁扣接线端子

机械参数

外形尺寸

160×100×128(mm)（不含卡轨）

安装方式

35mm标准DIN卡轨式安装

机壳防护

IP40

重量

约1.75kg（不含天线）

工作环境

工作温度

-40℃~+75℃（MaxGate800-5G：-40℃~+60℃）

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±2kV;

网口：共模±6kV，差模±2kV；

串口、CAN：共模±4kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；通信口：±2kV）

Cgate800 系列规格书

V1.0

下载

CGate800

2

8

/

/

/

12

4

16

8

2

双路

DC12~48V

CGate800-W

2

8

2

/

/

12

4

16

8

2

CGate800-4G

2

8

/

1

/

12

4

16

8

2

CGate800-5G

2

8

/

/

4

12

4

16

8

2
