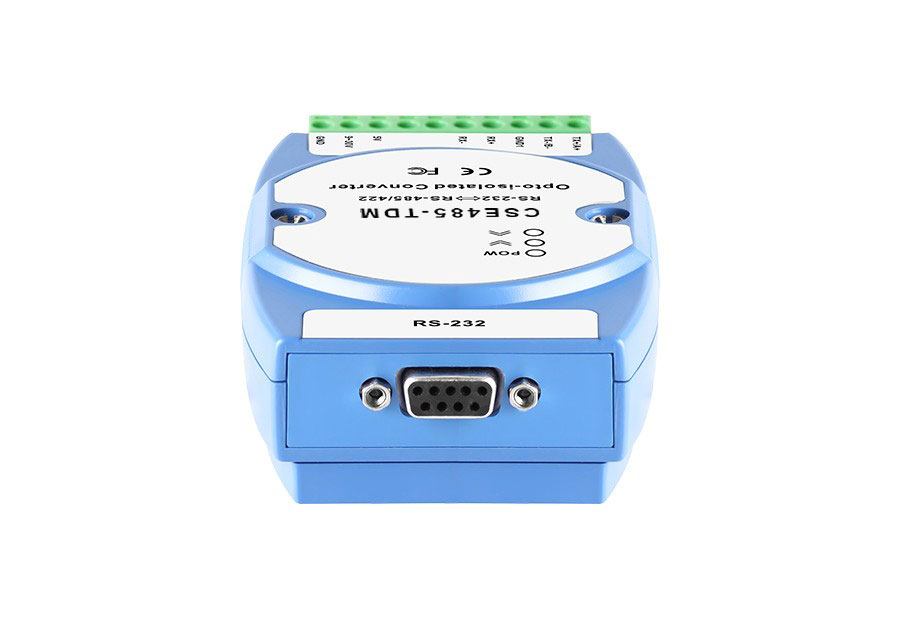

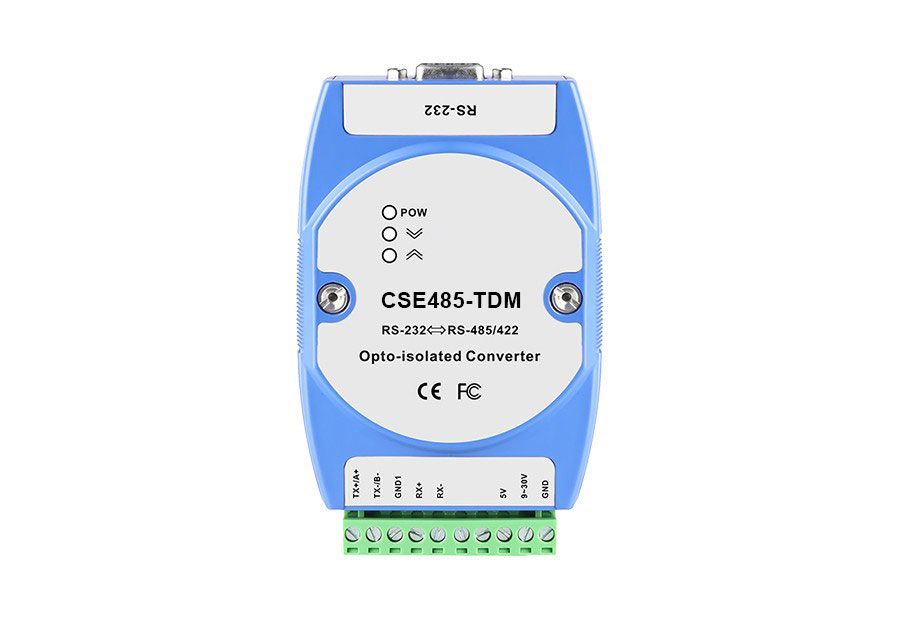

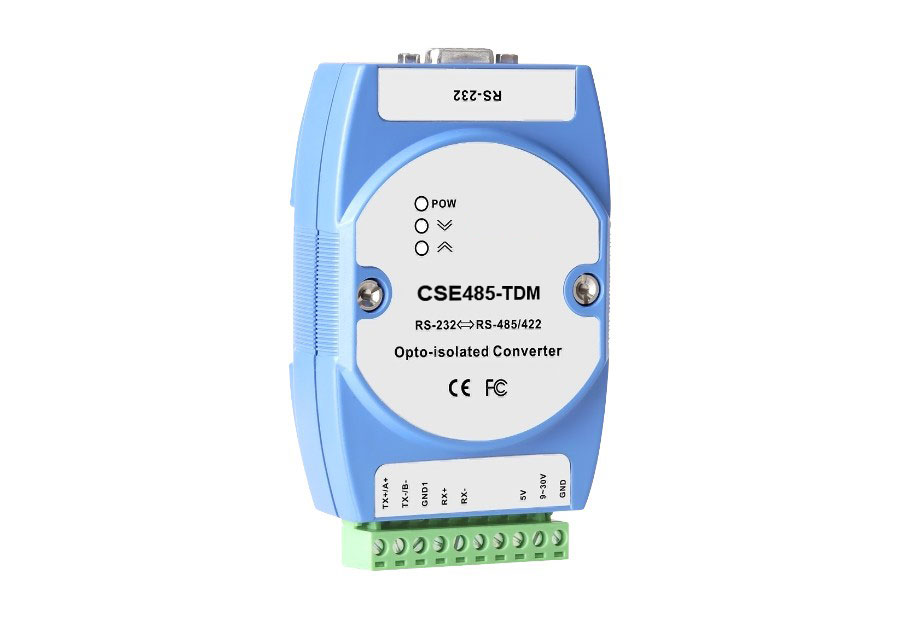

RS232转RS485/422增强型三端隔离接口转换器
· 支持1路RS232串口转1路RS485/422串口
· 支持透明传输，300bps~115200bps波特率自适应
· 支持RS485数据流方向自动控制，128节点轮询
· 支持15kV静电防护与600W/ms雷电防护
· 支持RS232、RS485/422和电源三端隔离
· 支持DC5V或DC9~30V电源输入
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CSE485-TDM接口转换器是一款RS232转RS485/422增强型三端隔离接口转换器，能够实现串口之间的数据双向转换，转换器可以自动侦测串口波特率，提供了便捷的使用优势，即使设备的波特率发生变化，数据流可以通过转换器进行传输而不会丢失。采用I/O电路自动控制数据流方向，从而不需要握手信号跳线设置，确保符合现有的通信软件和接口硬件。可以带电热插拔，具有良好的耐高温低温特性，-40℃~+85℃温度环境下也能稳定运行。硬件采用无风扇、低功耗、宽温设计，可广泛用于考勤、门禁、云台控制、售饭和停车场等室内外系统中。
接口规格 | |
串口 | 标准：符合EIA RS232、RS485、RS422标准 接口数量：1路RS232转1路RS485/422 RS232信号：TX、RX、GND RS485/422信号：A+/T+、B-/T-、GND、R+、R- 波特率：300bps-115200bps 负载能力：RS485/422支持128节点轮询 方向控制：数据流方向自动控制 通讯距离：RS485/422：1.2km（19200bps） 连接方式：RS232：DB9F RS485/422：10位5.08mm间距接线端子，串口占5位 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：2.5kV |
指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
电源参数 | |
电源输入 | DC5V或DC9~30V，带隔离 |
工作电流 | ＜15mA |
连接方式 | 10位5.08mm间距接线端子，电源占3位 |
机械参数 | |
外形尺寸 | 103×72×34(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
重量 | 约82g |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CSE485-TDM 规格书 | V1.0 | 下载 |
标准型号 | RS232 | RS485/422 | 电源 |
CSE485-TDM | 1 | 1 | DC5V或DC9~30V |
