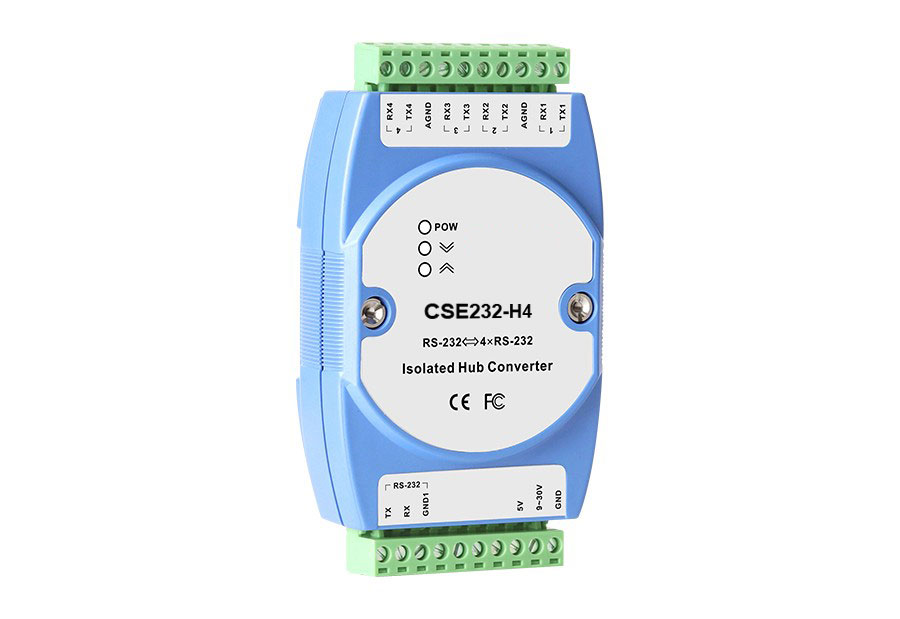

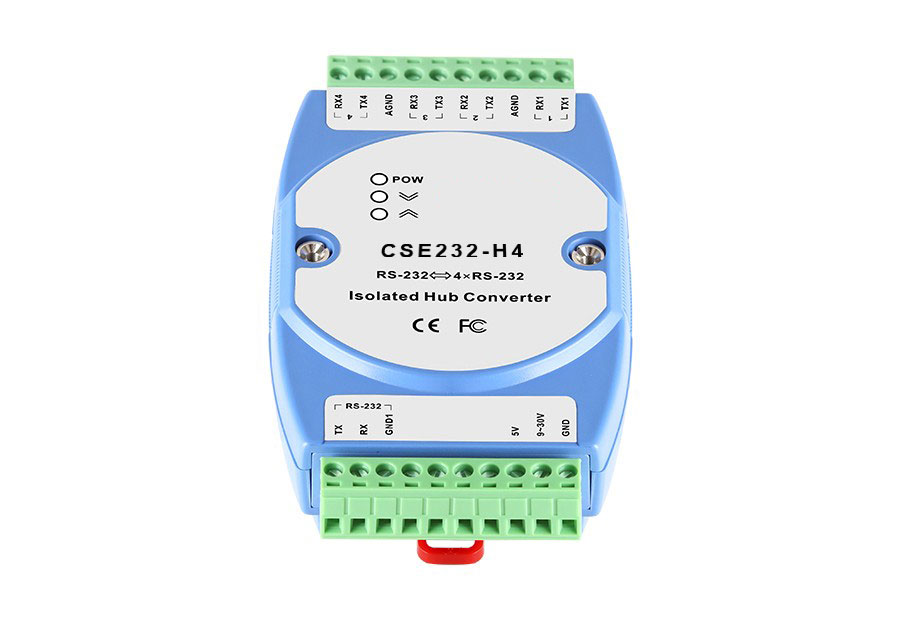

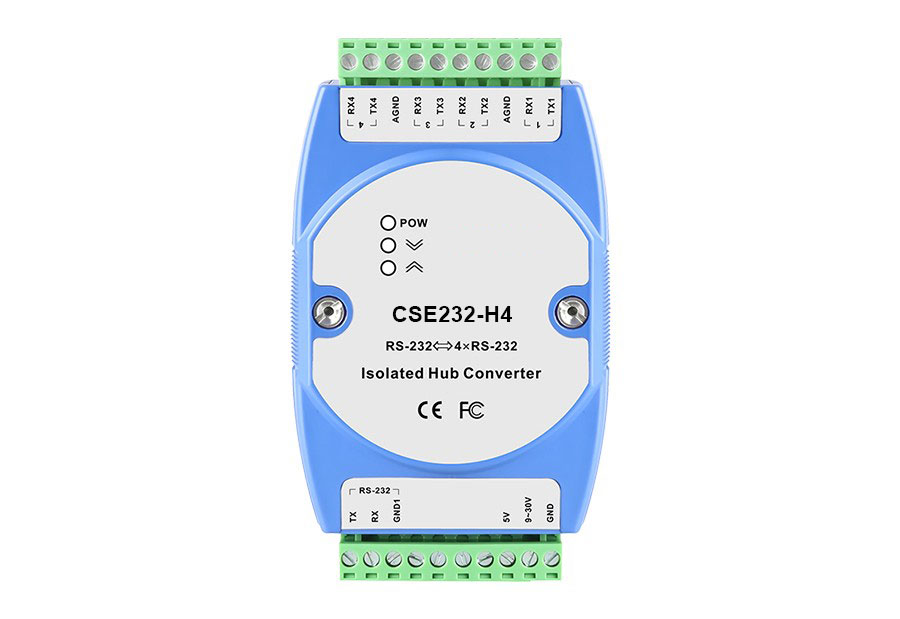

RS232四路隔离集线转换器
· 支持1路主站RS232与4路从站RS232相互转换
· 支持300bps~115200bps波特率
· 全面容错机制，一路节点损坏不影响其它节点
· 支持15kV静电保护与600W/ms雷电防护，主站与从站之间支持2.5kV光电隔离保护
· 支持DC5V或DC9~30V电源输入
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CSE232-H4是一款卡轨式串口隔离集线转换器，支持主站RS232与多个RS232从站之间双向透明转换，实现一个串口设备可与四个串口设备主从式通信。产品提供1路主站RS232与4路从站RS232串口，支持DC5V或DC9~30V电源输入，采用标准DIN卡轨式安装方式，满足多种工业总线现场的需求。提供RS232星型连接方式，改变原有一对一结构，给网络布局带来极大的便利。硬件采用无风扇、低功耗、宽温设计，支持-40℃~+85℃工作宽温，适用于各种严酷的现场环境。产品可广泛用于考勤、门禁、云台控制、售饭和停车场等室内外系统中。
接口规格 | |
串口 | 标准：符合EIA RS232标准 接口数量：1路主站RS232与4路从站RS232 RS232信号：TX、RX、AGND 波特率：300bps-115200bps 连接方式：10位5.08mm间距接线端子 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：2.5kV |
指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
电源参数 | |
电源输入 | DC5或DC9~30V |
工作电流 | ＜20mA |
连接方式 | 10位5.08mm间距接线端子，电源占3位 |
机械参数 | |
物理尺寸 | 103×72×34(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
重量 | 约0.13kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CSE232-H4 规格书 | V1.0 | 下载 |
标准型号 | 主站RS232 | 从站RS232 | 电源范围 |
CSE232-H4 | 1 | 4 | DC5V或DC9~30V |
