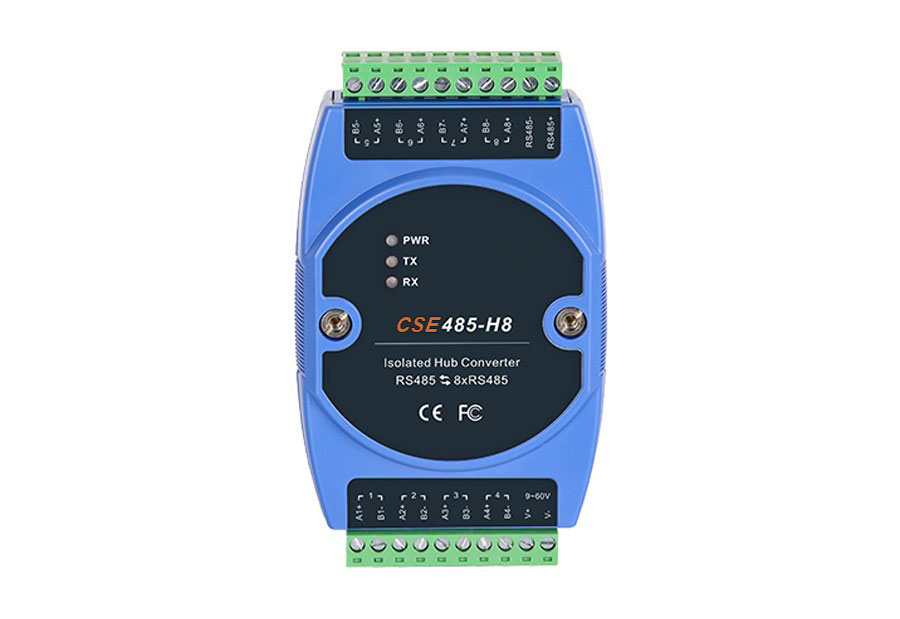

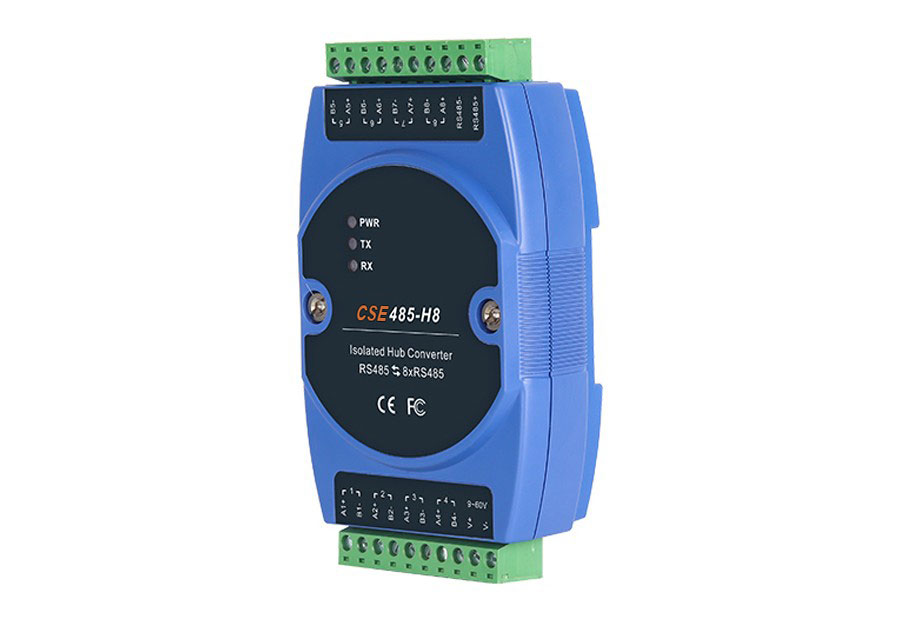

RS485八路隔离集线转换器
· 支持1路主站RS485与8路从站RS485相互转换
· 支持300~460800bps波特率，当传输距离为1km时，支持300~19200bps波特率
· 串口支持15kV静电保护与共模4kV浪涌保护，主站与从站之间支持2.5kV光电隔离保护
· 支持RS485数据流方向自动控制，32×8节点轮询
· 支持DC9~60V电源输入，防反接
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CSE485-H8是一款工业级卡轨式串口隔离集线转换器，支持RS485主站与多个RS485从站之间双向透明转换，可改善RS485总线结构，提高RS485的负载能力与传输距离。产品提供1路主站RS485与8路从站RS485串口，支持DC9~60V电源输入，采用标准DIN卡轨式安装方式，满足多种工业总线现场的需求。提供RS-485星型连接方式，改变原有总线的单一结构，给网络布局带来极大的便利。硬件采用无风扇、低功耗、宽温、宽压设计，精选工业级元器件，支持-40℃~+85℃工作宽温，适用于各种严酷的现场环境。产品可广泛用于考勤、门禁、云台控制、售饭和停车场等室内外系统中。
接口规格 | |
RS485 | 标准：符合EIA/TIA RS485标准 接口数量：1路主站RS485与8路从站RS485 RS485信号：A+、B- 波特率：300bps-460800bps 工作方式：异步半双工 通讯距离：1km（19200bps），速率越高距离越短 负载能力：每路RS485支持32节点轮询 方向控制：数据流方向自动控制 上下拉电阻：1kΩ 连接方式：2个10位5.08mm间距接线端子 接口保护：静电防护（空气放电±15kV），浪涌防护（共模±4kV） 光电隔离：2.5kV |
指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
电源参数 | |
电源输入 | DC 9~60V |
满载功耗 | ＜0.5W@DC24V |
连接方式 | 10位5.08mm间距接线端子，电源占2位 |
电源保护 | 防反接 |
机械参数 | |
物理尺寸 | 103×72.2×33.85(mm)（不含卡轨） |

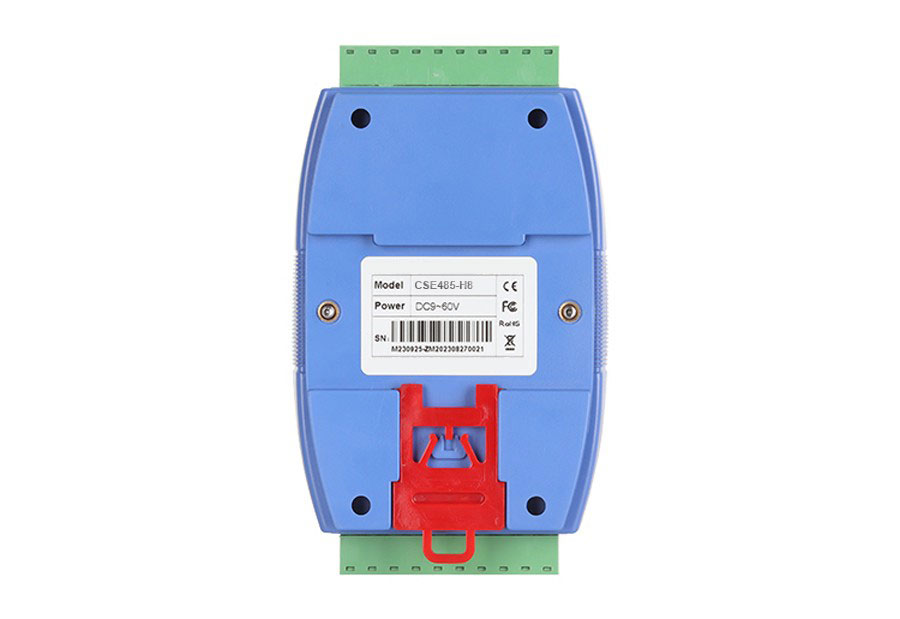

安装方式 | 35mm标准DIN卡轨式安装 |
外壳防护 | IP40 |
重量 | 约0.14kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4（空气放电±15kV） IEC 61000-4-5（Surge）：Level 4（串口：共模±4kV） |
| 型号 | 版本 | 资料 |
| CSE485-H8 规格书 | V1.0 | 下载 |
标准型号 | 主站RS485 | 从站RS485 | 电源范围 |
CSE485-H8 | 1 | 8 | DC 9~60V |
