RS232/485转RS485四路隔离集线转换器
· 支持1路主站RS232/485与4路从站RS485相互转换
· 支持300bps~115200bps波特率
· 支持RS485数据流方向自动识别，零延时自动转发
· 全面容错机制，一路节点损坏不影响其它节点
· 支持15kV静电保护与600W/ms雷电防护，主站与从站之间支持2.5kV光电隔离保护
· 支持4×128节点多机通信
· 支持DC5V或DC9~30V电源输入
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍

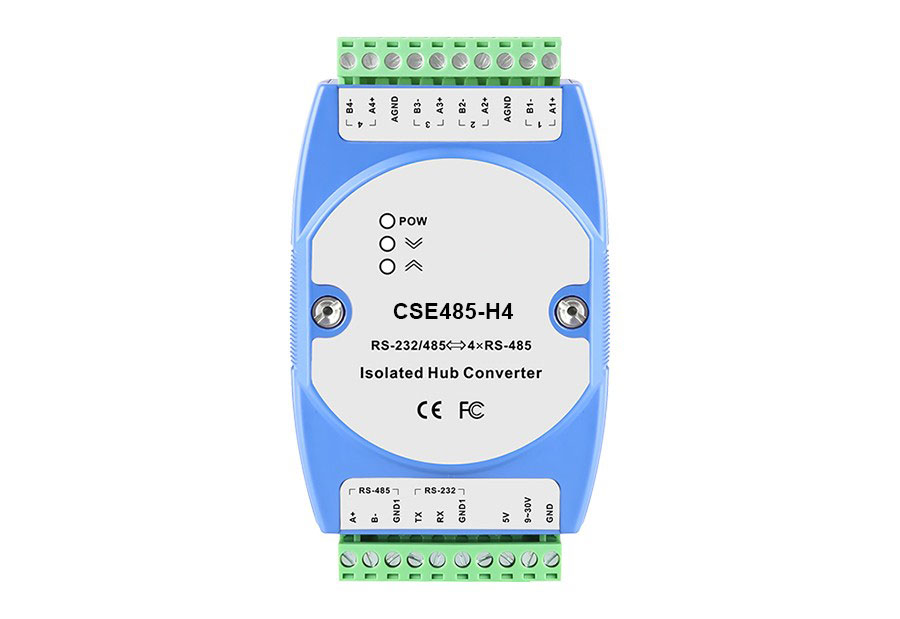

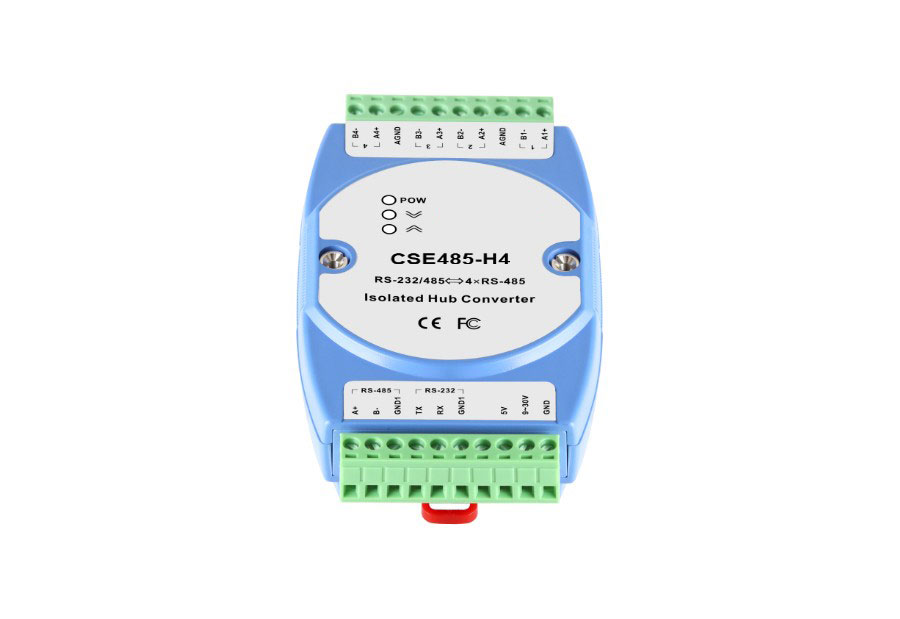

CSE485-H4是一款卡轨式串口隔离集线转换器，支持RS232/485主站与多个RS485从站之间双向透明转换，可改善RS485总线结构，提高RS485的负载能力与传输距离。产品提供1路主站RS232/485与4路从站RS485串口，支持DC5V或DC9~30V电源输入，采用标准DIN卡轨式安装方式，满足多种工业总线现场的需求。提供RS-485星型连接方式，改变原有总线的单一结构，给网络布局带来极大的便利。硬件采用无风扇、低功耗、宽压设计，支持-40℃~+85℃工作宽温，适用于各种严酷的现场环境。产品可广泛用于考勤、门禁、云台控制、售饭和停车场等室内外系统中。
接口规格 | |
串口 | 标准：符合EIA RS232、RS485标准 接口数量：1路主站RS232/485与4路从站RS485 RS232/485信号：A+、B-、GND、TX、RX RS485信号：A+、B-、AGND 波特率：300bps-115200bps 通讯距离：1.5km（9600bps），速率越高距离越短 负载能力：每路RS485支持128节点轮询 方向控制：RS485数据流方向自动识别，零延时自动转发 连接方式：2个10位5.08mm间距接线端子 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：2.5kV |
指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
电源参数 | |
电源输入 | DC5或DC9~30V |
工作电流 | ＜20mA |
连接方式 | 10位5.08mm间距接线端子，电源占3位 |
机械参数 | |
物理尺寸 | 103×72×34(mm)（不含卡轨） |

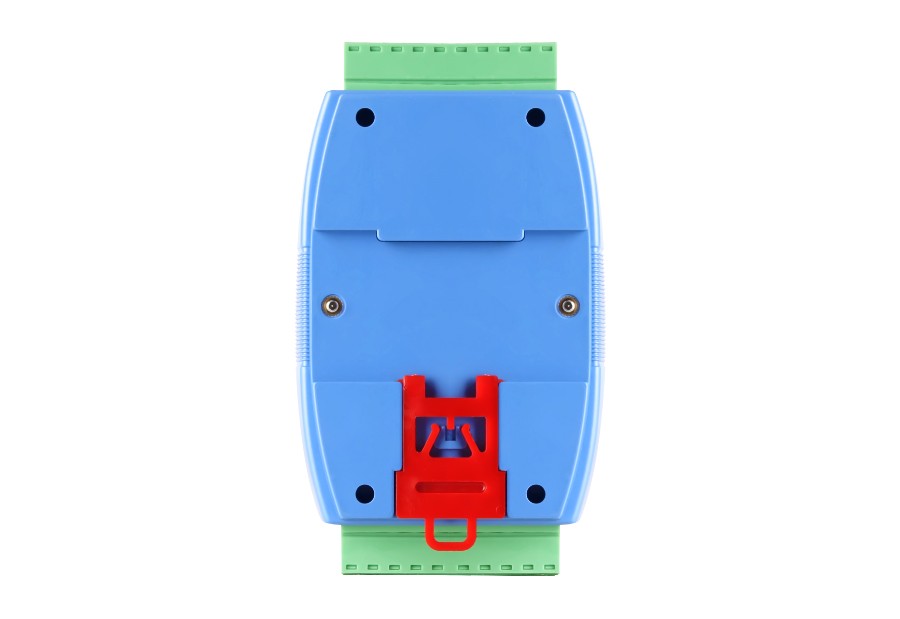

安装方式 | 35mm标准DIN卡轨式安装 |
重量 | 约0.14kg |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CSE485-H4 规格书 | V1.0 | 下载 |
标准型号 | 主站RS232/485 | 从站RS485 | 电源范围 |
CSE485-H4 | 1 | 4 | DC5V或DC9~30V |
