RS485/422信号中继器
· 支持RS485/422串口信号放大，延长传输距离
· 支持RS485与RS422接口转换
· 支持300bps~115200bps波特率
· 支持RS485数据流方向自动识别，零延时自动转发
· 支持15kV静电防护与600W/ms雷电防护
· 支持128节点多机通信
· 支持DC5V电源输入
· 支持-40℃~+85℃工作宽温
产品介绍

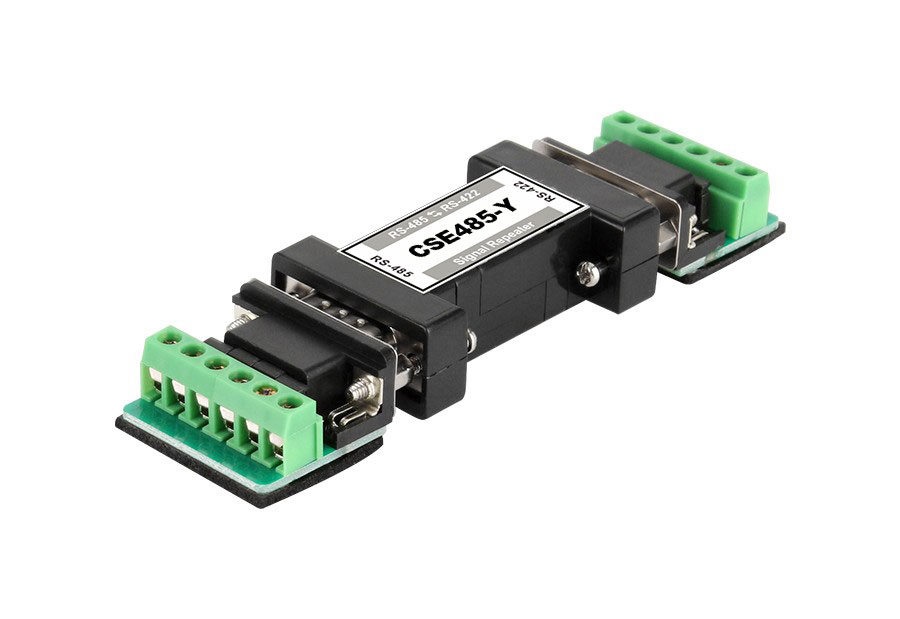

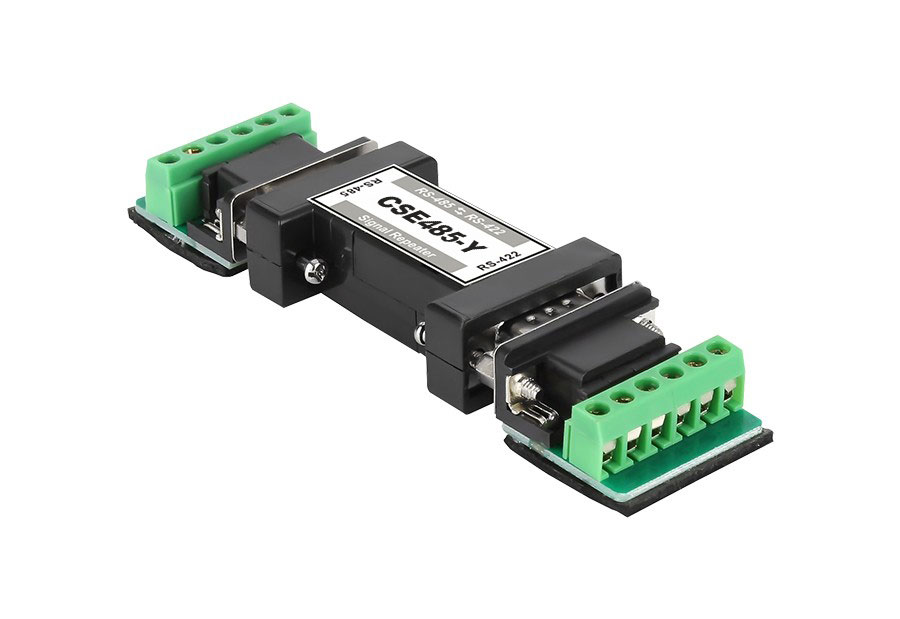

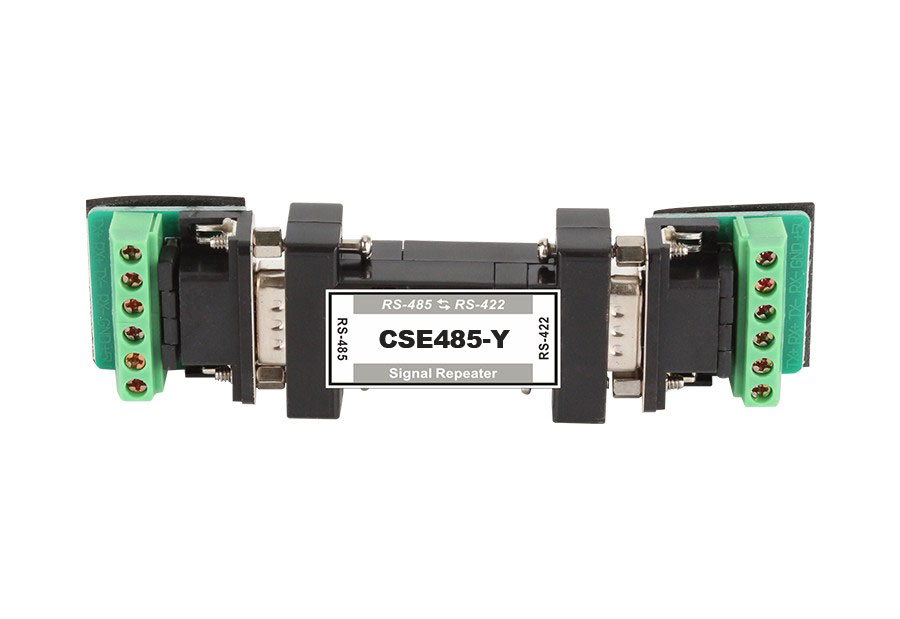

CSE485-Y信号中继器可以放大RS485/422串口信号，延长串口的传输距离与网络末端数，最远中继距离可达1.2km，串口符合EIA/TIA RS485标准，防静电、防雷击，可提高通信系统的可靠性和稳定性。支持点到多点最多可以连接128个RS485/422终端设备，采用I/O电路自动控制数据流方向，从而不需要握手信号跳线设置，确保符合现有的通信软件和接口硬件。硬件采用低功耗、宽温设计，具有良好的耐高温低温特性，-40℃~+85℃温度环境下也能稳定运行，可广泛用于电机、变压器、继电器等设备或者闪电过程中可能会产生幅度很高的瞬态干扰的场景。
规格参数
串口
RS485/422，采用DB9M / 6位接线端子，可通过跳线帽设置终端匹配电阻
波特率
300bps-115200bps
通讯距离
中继距离大于1.2km（19.2kbps）
电源输入
DC5V
工作电流
＜15mA
外形尺寸
107×33×17(mm)（含接线端子）
重量
38g（含接线端子）
工作温度
-40℃~+85℃
静电保护
15kV
雷电防护
600W/ms
标准型号
转换模式
传输速率
中继距离
电源
CSE485-Y
RS485/422到RS485/422
300bps~115200bps
1.2km
