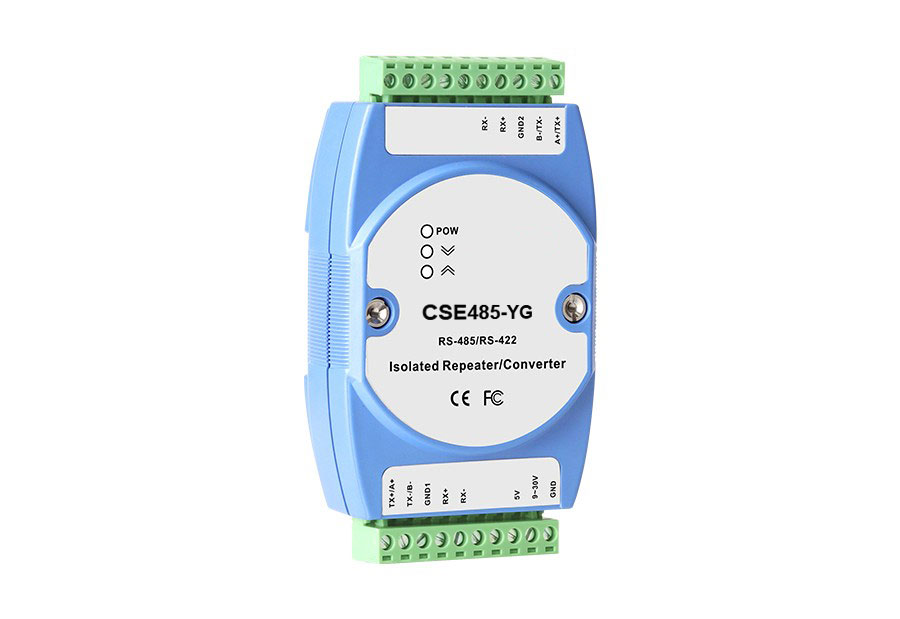

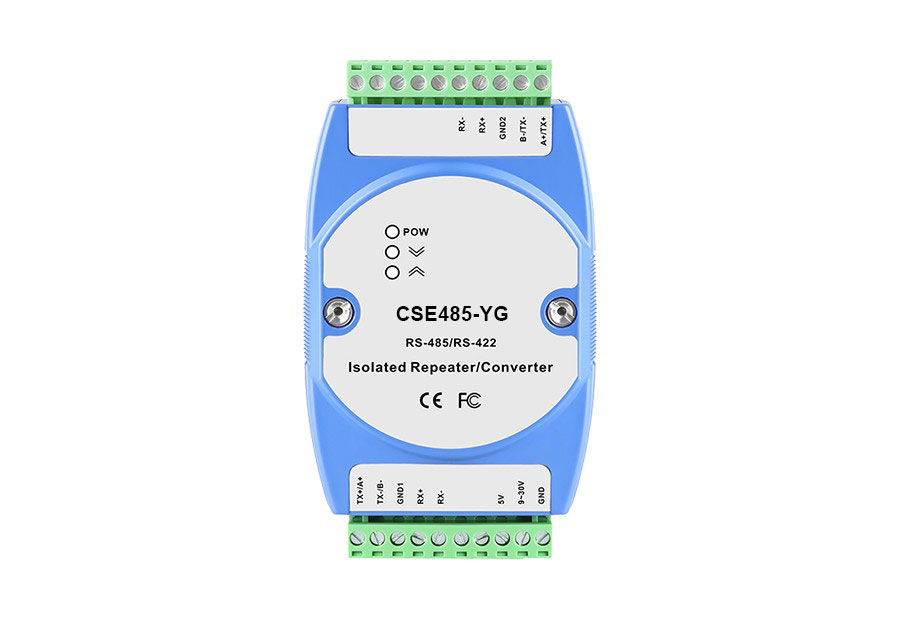

RS485/422信号高速隔离中继器
· 支持RS485/422串口信号隔离放大，延长传输距离
· 支持RS485与RS422接口转换
· 支持300bps~115200bps波特率
· 支RS485数据流方向自动识别，零延时自动转发
· 支持15kV静电防护、600W/ms雷电防护与2.5kV光电隔离保护
· 支持128节点多机通信
· 支持DC5V或DC9~30V电源输入
· 支持-40℃~+85℃工作宽温，满足工业环境应用需求
产品介绍
CSE485-YG信号高速隔离中继器可以放大RS485/422串口信号，延长串口的传输距离与网络末端数，最远中继距离可达1.2km，串口符合EIA/TIA RS485、RS422标准，能够提供高达2500Vrms的隔离保护，防静电、防雷击，可提高通信系统的可靠性和稳定性。支持点到多点最多可以连接128个RS485/422终端设备，采用I/O电路自动控制数据流方向，从而不需要握手信号跳线设置，确保符合现有的通信软件和接口硬件。硬件采用低功耗、宽温设计，具有良好的耐高温低温特性，-40℃~+85℃温度环境下也能稳定运行，可广泛用于电机、变压器、继电器等设备或者闪电过程中可能会产生幅度很高的瞬态干扰的场景。
接口规格 | |
串口 | 标准：符合EIA RS485、RS422标准 接口数量：1路RS485/422转1路RS485/422 RS485/422信号：A+/TX+、B-/TX-、GND、RX+、RX- 波特率：300bps~115200bps 负载能力：支持128节点轮询 通讯距离：中继距离大于1.2km（19200bps） 连接方式：10位5.08mm间距接线端子 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：2.5kV |
指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
电源参数 | |
电源输入 | DC5V或DC9~30V |
工作电流 | ＜20mA |
连接方式 | 10位5.08mm间距接线端子，电源占3位 |
机械参数 | |
外形尺寸 | 103×72×34(mm)（不含卡轨） |

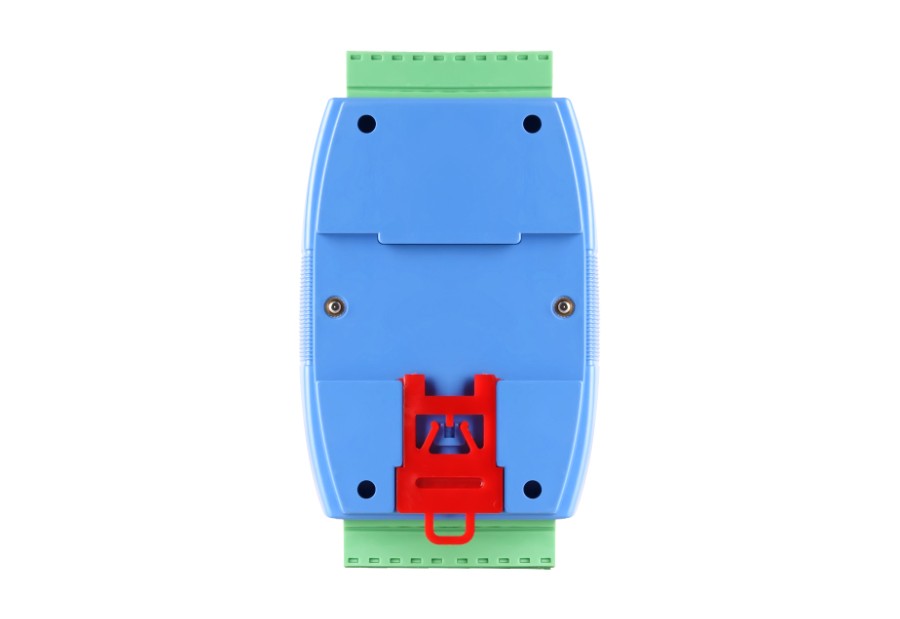

安装方式 | 35mm标准DIN卡轨式安装 |
重量 | 约82g |
工作环境 | |
工作温度 | -40℃~+85℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
| 型号 | 版本 | 资料 |
| CSE485-YG 规格书 | V1.0 | 下载 |
标准型号 | 转换模式 | 传输速率 | 隔离保护 | 电源 |
CSE485-YG | RS485/422到RS485/422 | 300bps~115200bps | 带隔离 | DC5V或DC9~30V |
