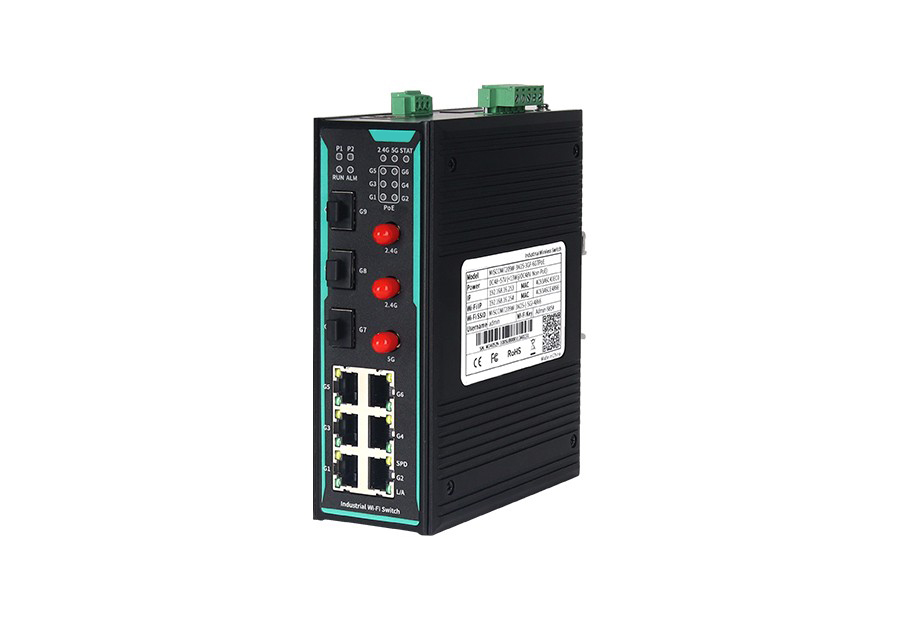

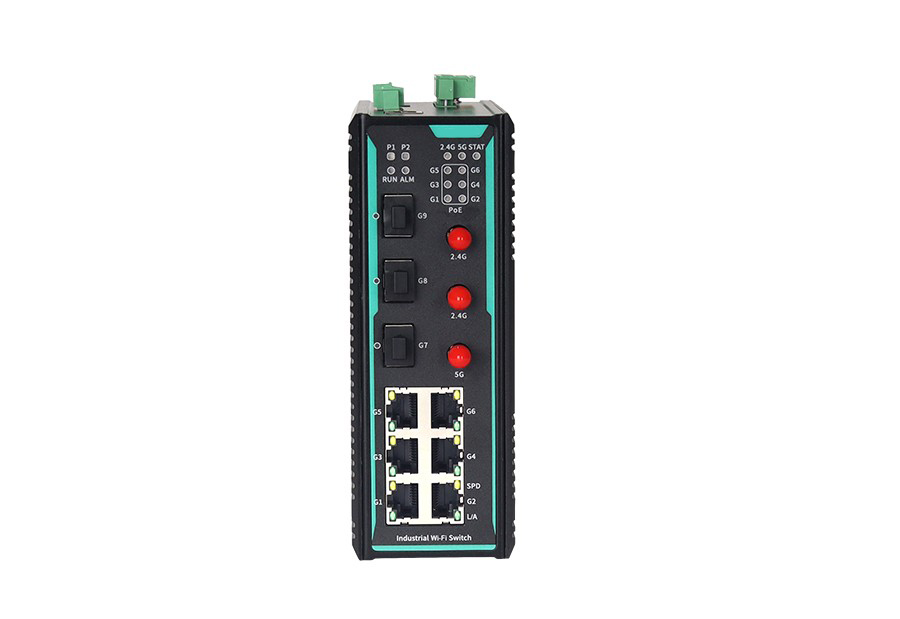

CISCOM7209W-3N25系列
7/9口二层全千兆双频Wi-Fi卡轨式工业无线PoE交换机
·支持1/3路千兆光口、6路千兆电口/PoE电口、2路2.4GHz天线和1路5GHz天线，为用户提供灵活的组网方式
·支持AP模式，可将有线网络转为无线网络，实现无线终端接入有线网络，AC可控
·支持CS-Ring、EAPS、ERPS、STP/RSTP/MSTP等环网冗余协议，提高网络可靠性
·符合IEEE802.3at标准，兼容IEEE802.3af，单口PoE最大输出功率30W，整机PoE最大输出功率180W
·支持双路直流电源输入，双输入支持电源冗余，非PoE机型支持DC12~48V输入，PoE机型支持DC48~57V输入
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
7/9口二层全千兆双频Wi-Fi卡轨式工业无线PoE交换机
·支持1/3路千兆光口、6路千兆电口/PoE电口、2路2.4GHz天线和1路5GHz天线，为用户提供灵活的组网方式
·支持AP模式，可将有线网络转为无线网络，实现无线终端接入有线网络，AC可控
·支持CS-Ring、EAPS、ERPS、STP/RSTP/MSTP等环网冗余协议，提高网络可靠性
·符合IEEE802.3at标准，兼容IEEE802.3af，单口PoE最大输出功率30W，整机PoE最大输出功率180W
·支持双路直流电源输入，双输入支持电源冗余，非PoE机型支持DC12~48V输入，PoE机型支持DC48~57V输入
·高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中
产品介绍
CISCOM7209W-3N25系列是集星通信的二层网管型全千兆双频Wi-Fi卡轨式工业无线PoE交换机，支持1/3路千兆插槽、6路千兆电口或PoE电口、2路2.4GHz天线接口和1路5GHz天线接口；采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，35mm标准DIN卡轨式安装，高强度铝合金外壳，坚固耐用，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
CISCOM7209W-3N25系列支持WEB网管功能和多种网络协议，如AP模式、AC控制、快速漫游、射频设置、黑白名单、PoE、CS-RingV2、EAPS、ERPS、STP/RSTP/MSTP、VLAN、GVRP、QoS、LACP、LLDP、SNMPv1/v2c、RMON、IGMP Snooping、GMRP、802.1X、ACL、静态汇聚、端口镜像、静态MAC地址绑定、网络诊断、环回检测、SNTP、系统日志和系统在线升级等，可以提高网络的性能、可靠性和安全性，满足各复杂网络的需求。产品通过严格的功能、高低温、安规与EMC等测试，满足复杂的网络和严酷的工业环境应用需求，可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。
产品特点
l 支持AP模式，可将有线网络转为无线网络，实现无线终端接入有线网络，AC可控
l 支持802.11k/v/r快速漫游，通过FT协议减少信息交互数，实现低延时，提高用户上网体验
l 支持多个国家码切换，适用于不同区域的信道
l 支持发送功率调节、连接用户数量限制、SSID隐藏、用户隔离、WDS桥接等
l 支持WEP-OPEN/SHARE-AUTH、WPA/WPA2-PSK加密方式，CCMP、TKIP加密算法
l 支持无线用户管理，黑/白名单可进行无线用户过滤，禁止/允许指定无线用户接入
l 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析
l 支持广播、组播和未知单播报文的风暴抑制，支持广播与组播数据包风暴检测，防止网络风暴
l 支持链路静态汇聚和动态汇聚LACP，可以增加传输带宽、提高链路可靠性和实现网络负载分担
l 支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性
l 支持基于端口、MAC、协议、IP子网等方式划分VLAN，可适用于不同环境的网络
l 支持GVRP协议，实现动态分发、注册和传播VLAN属性，维护动态VLAN
l 支持MAC地址表与老化时间限制，静态MAC地址与接口绑定，保证合法用户的使用
l 支持IGMP Snooping与GMRP等组播协议，减少组播数据在网络中的广播，节省网络资源
l 支持LLDP链路层发现协议，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位
l 支持ERPS以太网多环保护技术，提供多环组网，进行链路备份，实现快速收敛，提高网络稳定性
l 支持EAPS环路保护协议和CS-RingV2私有环网协议，增强了系统通信的可靠性
l 支持STP、RSTP、MSTP生成树协议，可消除网络环路，提高网络可靠性
l 支持环回检测，防止网络成环引发网络风暴
l 支持SNMPv1/v2c，通过MIB网络管理系统可进行信息查询、信息修改和故障排查，实现集中管理
l 支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞
l 支持ACL访问控制列表，基于源/目的IP与MAC地址，对TCP/ UDP/ ICMP/ IGMP等报文进行过滤
l 支持RMON远程网络监视，对各种类型数据帧进行统计和告警，可用于网络管理系统远程监控和管理
l 支持PoE以太网供电，可自定义接口供电优先级，通过网线为标准PD设备供电，节省电源布线成本
软件功能 | |
交换功能 | 支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计 支持802.1Q VLAN、基于端口/MAC/协议/子网的VLAN、GVRP、端口隔离 支持MAC地址老化与学习限制、静态MAC地址绑定和过滤 |
无线AP | 支持AC控制、SSID隐藏、用户隔离、WDS、802.11k/v/r快速漫游 支持无线用户列表、黑白名单 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包 支持时区、NTP客户端/服务器、Crontab计划任务、远程/本地日志 支持用户权限管理，SSH访问、HTTP/HTTPS端口、证书上传 支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置 |
冗余技术 | 支持CS-RingV2私有环网技术 支持MSTP，兼容RSTP/STP 支持EAPS 支持ERPS |
组播技术 | 支持IGMP Snooping 支持GMRP |
安全管理 | 支持HTTP、HTTPS、TELNET、SSH访问方式 支持ACL访问控制列表 支持802.1X端口认证和MAC地址认证 支持环回检测、双电源告警、环告警以及IP冲突告警 |
管理与维护 | 支持PoE管理，最大功率、优先级配置 支持QoS、SNMP v1/v2c、SNMPv1/v2c TRAP、RMON、LLDP 支持端口镜像、Ping、Traceroute 支持不同权限用户管理、系统日志、本地时间同步、SNTP客户端 支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载 支持CS-NMPv2、CSView、CSViewPro管理 |
Wi-Fi5射频参数 | |
无线标准 | 2.4GHz 802.11b/g/n，5GHz 802.11a/n/ac |
频率范围 | 2.412GHz~2.484GHz，5.18GHz~5.825GHz |
频段带宽 | 20MHz/40MHz/80MHz |
最大发射功率 | IEEE 802.11ac：12±2dBm @Ht80 MCS9 /5GHz band IEEE 802.11ac：16±2dBm @Ht80 MCS0 /5GHz band IEEE 802.11n：13-16dBm @HT20/40 MCS7 IEEE 802.11g：14-17dBm @54MHz IEEE 802.11b：16-20dBm @11MHz |
接收灵敏度 | VHT80 MCS9：-58dBm@10%PER(MCS9) /5GHz band HT40 MCS7：-69dBm@10% PER(MCS7) HT20 MCS7：-71dBm@10% PER(MCS7) 54M：-75dBm@10% PER 11M：-88dBm@ 8% PER |
最大传输速率 （理论值） | 2.4GHz频段2T2R在40MHz频宽下最大传输速率为300Mbps 5GHz频段1T1R在80MHz频宽下最大传输速率为433Mbps 无线总速率733Mbps |
交换属性 | |
交换方式 | 存储转发 |
背板带宽 | 24Gbps |
缓存大小 | 4Mbit |
巨型帧 | 16379byte |
MAC地址表 | 8K |
接口规格 | |
千兆光口 | 1/3路1000Base-X千兆SFP插槽可选 |
千兆电口 | 6路10/100/1000Base-T(X)自适应千兆电口可选，采用RJ45，支持全/半双工、MDI/ MDI-X自适应 |
千兆PoE电口 | 6路10/100/1000Base-T(X)自适应千兆PoE电口可选，采用RJ45，支持全/半双工、MDI/ MDI-X自适应；PoE供电符合IEEE802.3af/at标准，单口PoE最大输出功率30W；PoE供电引脚：1、2为正，3、6为负 |
天线接口 | 2路2.4GHz天线接口和1路5GHz天线接口，均采用SMA-K（外螺纹内孔） |
继电器 | 1路继电器告警输出，3位5.08mm间距带锁扣接线端子 |
CONSOLE | 1路CONSOLE口，RS232信号RJ45口，用于设备调试 |
按键 | 恢复出厂设置按键 |
指示灯 | 电源指示灯、运行指示灯、告警指示灯、2.4G指示灯、5G指示灯、STAT指示灯、PoE指示灯（仅PoE机型）、光口指示灯、电口速率与连接状态指示灯 |
电源参数 | |

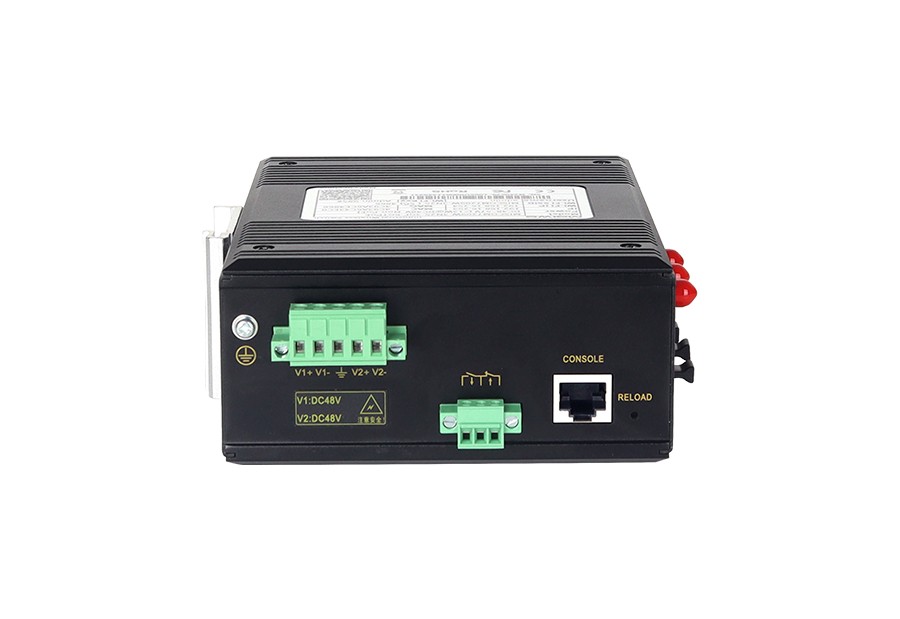

电源输入 | 非PoE机型：DC12~48V，双电源冗余、无极性 PoE机型：DC48~57V，双电源冗余、防反接 |
满载功耗 | 非PoE机型：＜13W@DC12V PoE机型：＜13W@DC48V（无PD），整机PoE最大输出功耗180W |
连接方式 | 5位5.08mm间距带锁扣接线端子 |
电源保护 | 内置过流保护 |
机械参数 | |
外形尺寸 | 160×58×122(mm)（不含卡轨） |
安装方式 | 35mm标准DIN卡轨式安装 |
机壳防护 | IP40 |
重量 | 约0.92kg（非PoE机型不含天线）、约0.96kg（PoE机型不含天线） |
工作环境 | |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+85℃ |
相对湿度 | 5%~95%（无凝露） |
行业标准 | |
EMC | IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 4（ 电源：共模±4kV，差模±2kV； IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV） *PoE机型Surge级别为3级 |
型号 | 版本 | 资料 |
CISCOM7209W-3N25系列 规格书 | V1.0 |
标准型号 | 千兆光口 | 千兆电口 | 千兆PoE电口 | 2.4GHz天线 | 5GHz天线 | 电源范围 |
CISCOM7209W-3N25-GF-6GT | 1 | 6 | / | 2 | 1 | 双路 DC12~48V |
CISCOM7209W-3N25-3GF-6GT | 3 | 6 | / | 2 | 1 | |
CISCOM7209W-3N25-GF-6GTPoE | 1 | / | 6 | 2 | 1 | 双路 DC48~57V |
CISCOM7209W-3N25-3GF-6GTPoE | 3 | / | 6 | 2 | 1 |
